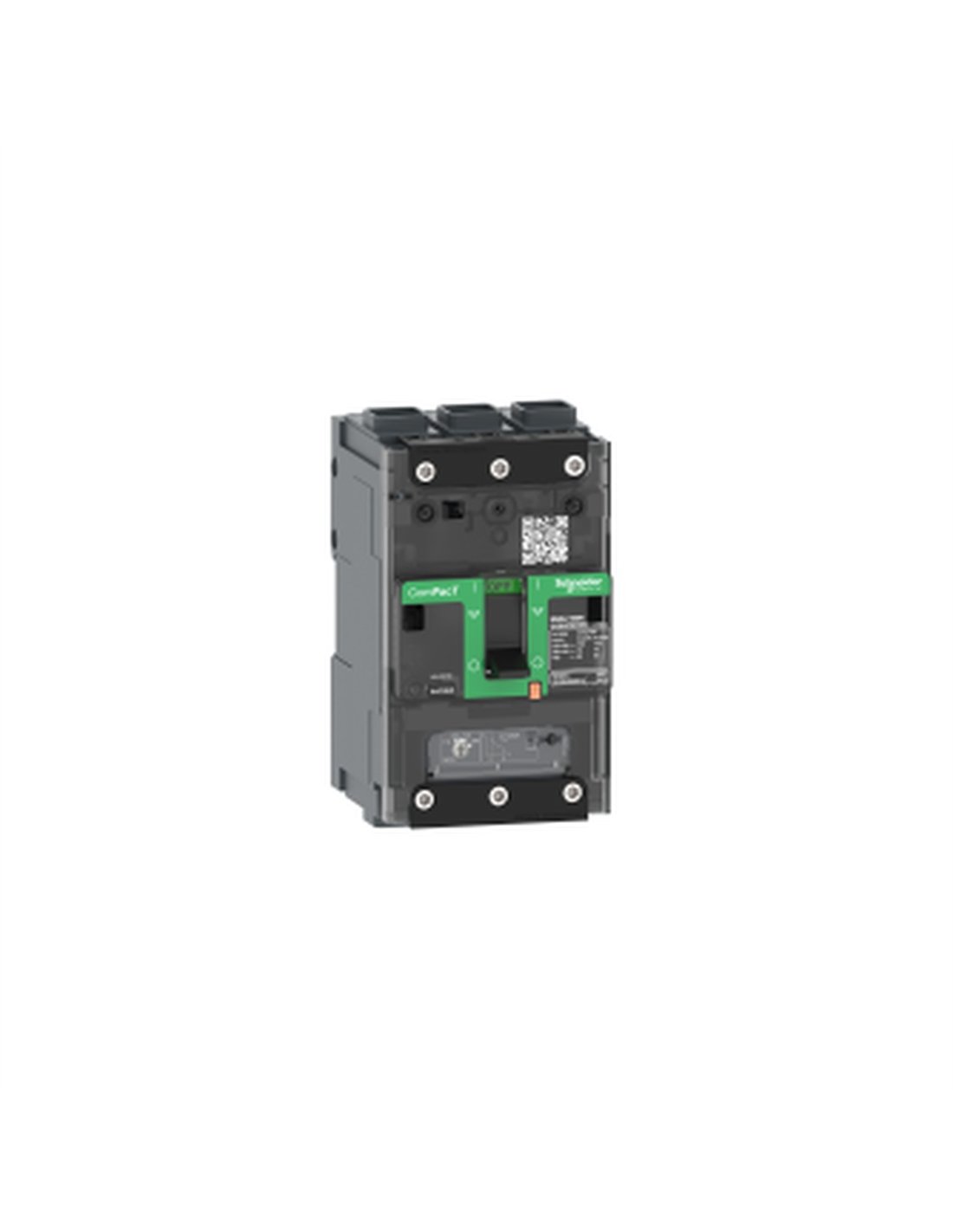

El interruptor automático NSXm160B 25kA AC 3P 160A TMD ELINK forma parte de la gama ComPacT nueva generación, diseñada para ofrecer soluciones de protección eléctrica de alta eficiencia. Este dispositivo, perteneciente a la gama Compact NS KIT, es ideal para aplicaciones con corrientes superiores a 0,1 A y cuenta con una configuración de 3 polos (3P) que protege 3 circuitos eléctricos.
Con una corriente nominal de 160 A a 40 °C y una tensión nominal de empleo de 690 V AC en frecuencias de 50/60 Hz, el NSXm160B garantiza un rendimiento robusto y fiable. Su capacidad de corte es notable, alcanzando hasta 50 kA Icu en 220...240 V AC y 25 kA Icu en 380...415 V AC, lo que lo convierte en una opción segura para entornos industriales exigentes.
Este interruptor automático está equipado con una unidad de control TM-D y utiliza tecnología de disparo térmico-magnético, proporcionando funciones de protección LIG. Su diseño permite un montaje fijo en posiciones horizontal y vertical, con conexiones superiores y hacia abajo, facilitando su integración en diversas instalaciones eléctricas.
- Durabilidad mecánica: 20,000 ciclos
- Durabilidad eléctrica: 10,000 ciclos en 440 V In
- Temperatura de funcionamiento: -25…70 °C
- Grado de protección: IP40
- Resistencia a picos de tensión: 8 kV
- Dimensiones: 81 mm (ancho) x 137 mm (alto) x 80 mm (profundidad)
- Peso: 1,06 kg
- Conexiones: 2,5…70 mm² flexible, 2,5…95 mm² rígido
- Grado de contaminación: 3
- Altitud máxima de funcionamiento: 2000 m
