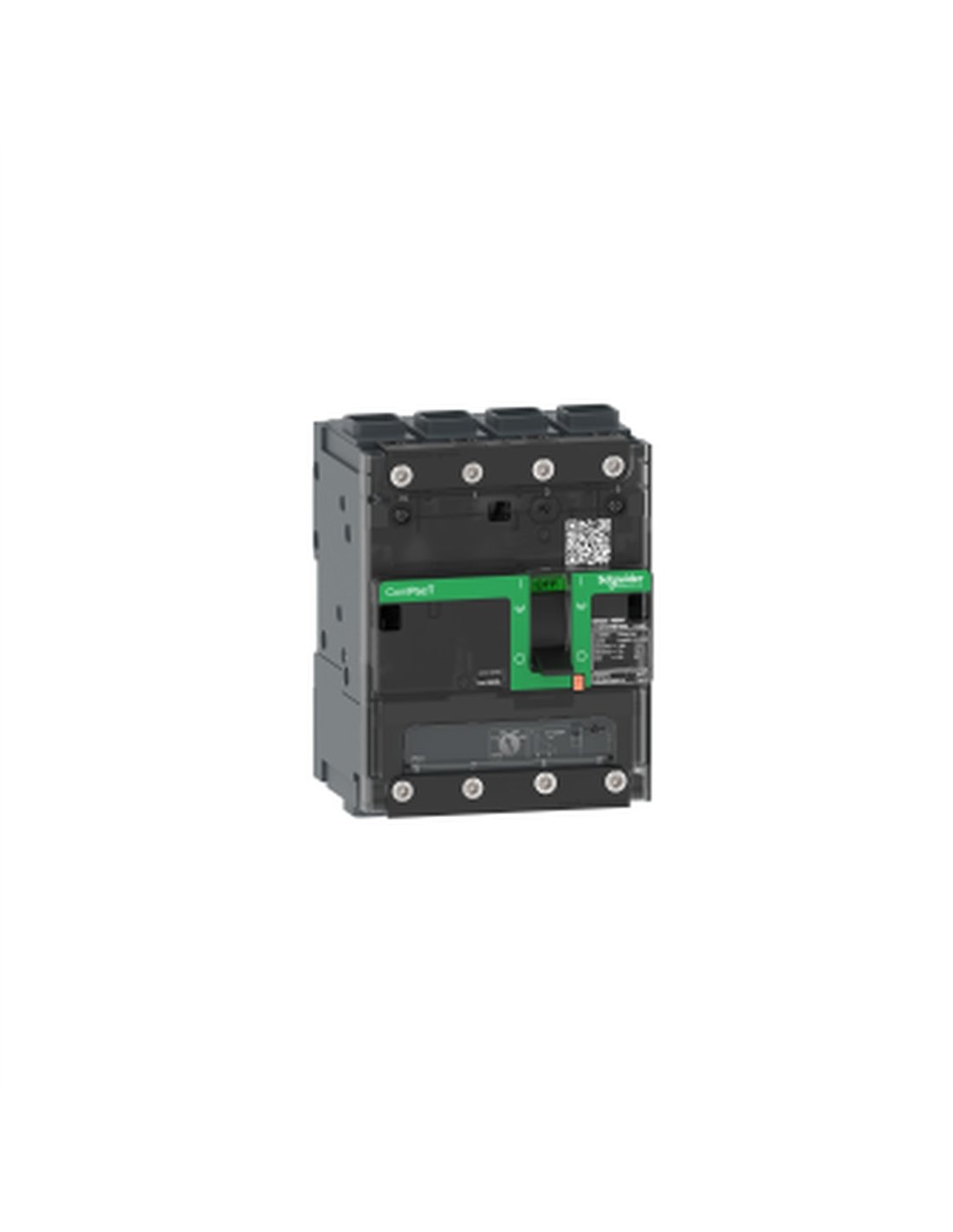

Interruptor automático SCHNEIDER COMPACT NSX 80A 4P 36kA 690V AC Térmico-magnético

El NSXm100F 36kA AC 4P4R 80A TMD ELINK es un interruptor automático de la gama ComPacT de nueva generación, diseñado para aplicaciones de corriente superior a 0,1 A. Este dispositivo, perteneciente a la gama Compact NS KIT, ofrece una solución robusta y confiable para la protección de circuitos eléctricos en entornos industriales y comerciales.

Con una corriente nominal de 80 A a 40 °C y una tensión nominal de empleo de 690 V AC (50/60 Hz), el NSXm100F se adapta a diversas configuraciones de red AC. Su capacidad de corte es notable, alcanzando hasta 85 kA Icu en 220...240 V AC y 36 kA Icu en 380...415 V AC, garantizando una protección efectiva contra sobrecargas y cortocircuitos.

Este interruptor automático cuenta con una unidad de control TM-D y tecnología de disparo térmico-magnético, lo que permite una respuesta rápida y precisa ante condiciones anormales. Su diseño incluye cuatro polos (4P) y cuatro polos protegidos (4R), con la posición de neutro a la izquierda, lo que facilita su integración en diferentes sistemas eléctricos.

• Durabilidad mecánica: 20,000 ciclos
• Durabilidad eléctrica: 10,000 ciclos en 440 V
• Grado de protección: IP40
• Temperatura de funcionamiento: -25…70 °C
• Conexiones: 2,5…95 mm² rígido o trenzado
• Dimensiones: 108 mm (ancho) x 137 mm (alto) x 80 mm (profundidad)
• Peso: 1,42 kg
• Color: Gris (RAL 7016)
• Grado de contaminación: 3
• Altitud máxima de funcionamiento: 2000 m
