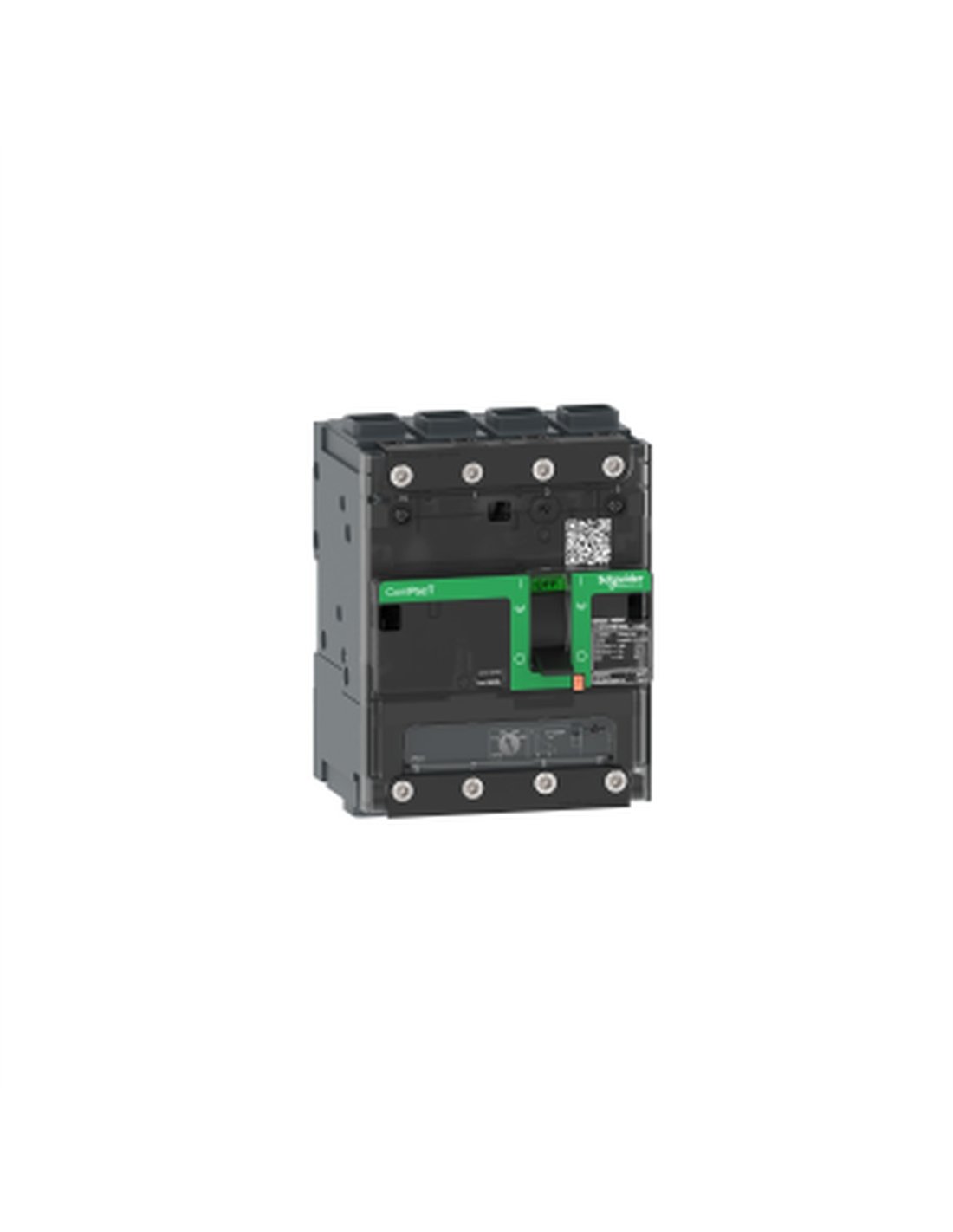

Interruptor automático termomagnético SCHNEIDER COMPACT NSX 80A 4P 36kA 690V AC

O NSXm100F 36kA AC 4P4R 80A TMD ELINK é um disjuntor de última geração da linha ComPacT, projetado para aplicações com correntes acima de 0,1 A. Este dispositivo, parte da linha Compact NS KIT, oferece uma solução robusta e confiável para a proteção de circuitos elétricos em ambientes industriais e comerciais.

Com uma corrente nominal de 80 A a 40 °C e uma tensão nominal de operação de 690 V CA (50/60 Hz), o NSXm100F é adequado para diversas configurações de redes CA. Sua capacidade de interrupção é notável, atingindo até 85 kA Icu a 220-240 V CA e 36 kA Icu a 380-415 V CA, garantindo proteção eficaz contra sobrecargas e curtos-circuitos.

Este O disjuntor possui uma unidade de controle TM-D e tecnologia de disparo termomagnético, permitindo uma resposta rápida e precisa a condições anormais. Seu design inclui quatro polos (4P) e quatro polos protegidos (4R), com o neutro à esquerda, facilitando sua integração em diferentes sistemas elétricos.

• Durabilidade mecânica: 20.000 ciclos
• Durabilidade elétrica: 10.000 ciclos a 440 V
• Grau de proteção: IP40
• Temperatura de operação: -25…70 °C
• Conexões: 2,5…95 mm² rígidas ou flexíveis
• Dimensões: 108 mm (largura) x 137 mm (altura) x 80 mm (profundidade)
• Peso: 1,42 kg
• Cor: Cinza (RAL) 7016)
• Grau de poluição: 3
• Altitude máxima de operação: 2000 m
