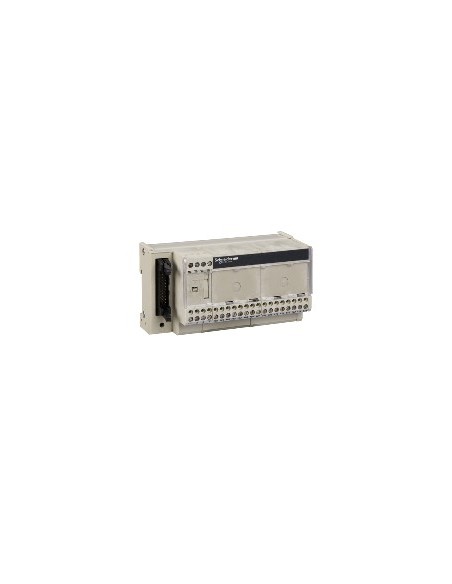

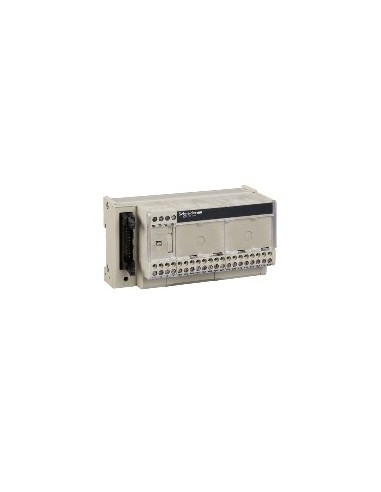

Sub-base E/S pasiva 16 canales Modicon Atrium

Sub-base pasiva de E/S discreta para sistemas Modicon Atrium, con 16 canales independientes. Diseñada para conexión de dispositivos mediante terminales tipo tornillo, compatible con carril DIN 35 mm. Alimentación DC 19...30 V, con fusible interno de 2 A y corriente máxima por canal de 0,5 A. Grado de protección IP41, resistente a choques, vibraciones y descargas electroestáticas. Cumple con normativas IEC 61131-2, IEC 60068 e IEC 61000. Fabricada con materiales resistentes al filamento incandescente hasta 750 °C. Peso: 0,274 kg, anchura: 125 mm.

Características técnicas

• Número de canales: 16
• Número de terminales por canal: 1
• Tensión nominal de alimentación: 19...30 V (acorde a IEC 61131-2)
• Tipo de circuito de alimentación: DC
• Conexiones - terminales: Terminales tipo tornillo, con capacidad para cables flexibles y sólidos de sección 0,09...2,5 mm² (AWG 28...AWG 12)
• LED de estado: Encendido, estado 1, tipo de cable verde
• Protección contra cortocircuito: Fusible interno de 2 A, 5 x 20 mm, fundido rápido
• Tipo de conector: HE-10
• Número de pin: 20 patillas
• Modo de fijación: Por clips (carril DIN simétrico de 35 mm) o por tornillos (plaza maciza + kit de fijación)
• Corriente máxima: 1,8 A
• Corriente por canal: 0,5 A
• Caída de tensión fusible alimentación: 0,3 V
• Tensión nominal de aislamiento: 2000 V
• Grado de protección IP: 410 ()
• Resistencia al filamento incandescente: 750 °C (acorde a IEC 60695-2-11)
• Resistencia a los choques: 15 gn durante 11 ms (acorde a IEC 60068-2-27)
• Resistencia a las vibraciones: 2 gn (f = 10…150 Hz) (acorde a IEC 60068-2-6)
• Resistencia a descargas electroestáticas: 4 kV (contacto) y 8 kV (aire), nivel 3 (acorde a IEC 61000-4-2)
• Resistencia a campos irradiados: 10 V/m (26 MHz a 1 GHz) (acorde a IEC 61000-4-3, nivel 3)
• Resistencia a transitorios rápidos: 2 kV, nivel 3 (acorde a IEC 61000-4-4)
• Temperatura ambiente de funcionamiento: -5…60 °C (acorde a IEC 61131-2)
• Temperatura ambiente de almacenamiento: -40…80 °C (acorde a IEC 61131-2)
• Grado de contaminación: 2 (acorde a IK07)
• Par de apriete: 0,6 N·m con capacidad de sujeción: plano Ø 3,5 mm
• Anchura: 125 mm
• Peso del producto: 0,274 kg
• Certificaciones: LROS, CSA, UL, BV, GL, DNV generador
• Estado de oferta sostenible: Producto Green Premium
• Conforme con REACh sin SVHC: Sí
• Directiva RoHS UE: Cumplimiento proactivo (fuera del alcance de la normativa RoHS UE)
• Sin mercurio: Sí
• Información sobre exenciones de RoHS: Sí
• Normativa de RoHS China: X
• RAEE: Debe desecharse según sistema específico de recolección de residuos en la UE
