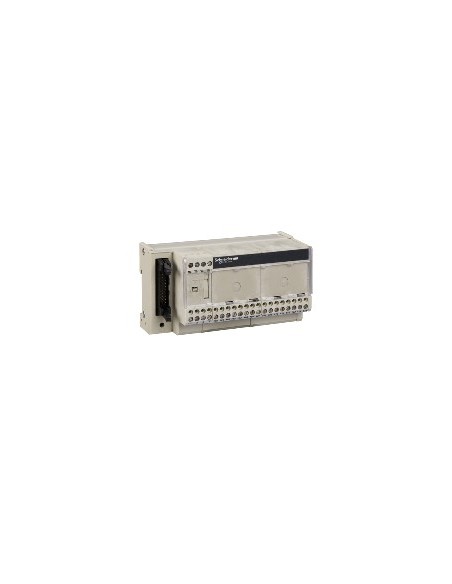

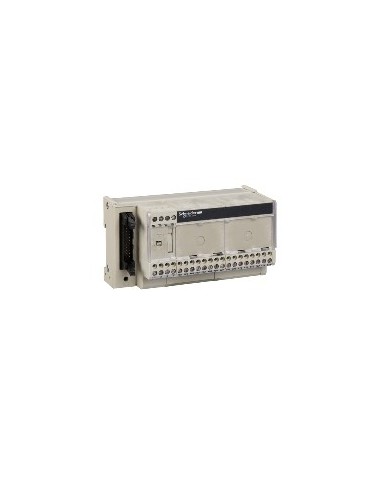

Passive E/S-Unterbaugruppe 16 Kanäle Modicon Atrium

Passive E/S-Unterbaugruppe für diskrete Systeme Modicon Atrium mit 16 unabhängigen Kanälen. Für die Anschluss von Geräten über Schraubklemmen ausgelegt, kompatibel mit 35 mm DIN-Schiene. Versorgungsspannung DC 19...30 V, mit internem Sicherung von 2 A und maximaler Stromstärke pro Kanal 0,5 A. Schutzart IP41, widerstandsfähig gegen Schocks, Vibrationen und elektrostatische Entladungen. Entspricht den Normen IEC 61131-2, IEC 60068 und IEC 61000. Aus Materialien hergestellt, die bis 750 °C gegen Glühfadenfeuer beständig sind. Gewicht: 0,274 kg, Breite: 125 mm.

Technische Daten

• Anzahl Kanäle: 16
• Anzahl Klemmen pro Kanal: 1
• Nennspannung der Versorgung: 19...30 V (entsprechend IEC 61131-2)
• Art der Versorgungsschaltung: Gleichstrom (DC)
• Anschlüsse - Klemmen: Schraubklemmen, geeignet für flexible und feste Leiter mit Querschnitt 0,09...2,5 mm² (AWG 28...AWG 12)
• LED-Anzeige: Eingeschaltet, Zustand 1, grüner Kabeltyp
• Kurzschluss-Schutz: Interner Sicherung 2 A, 5 x 20 mm, schnellauslösend
• Steckertyp: HE-10
• Anzahl Pins: 20 Pins
• Montageart: Mit Clips (symmetrische 35 mm DIN-Schiene) oder mit Schrauben (Massivbohrung + Befestigungssatz)
• Maximaler Gesamtstrom: 1,8 A
• Stromstärke pro Kanal: 0,5 A
• Spannungsabfall der Sicherung: 0,3 V
• Nennisolationsspannung: 2000 V
• IP-Schutzart: 410 (entsprechend Aktivieren/Deaktivieren Ig)
• Beständigkeit gegen Glühfadenfeuer: 750 °C (entsprechend IEC 60695-2-11)
• Beständigkeit gegen Schocks: 15 gn während 11 ms (entsprechend IEC 60068-2-27)
• Beständigkeit gegen Vibrationen: 2 gn (f = 10…150 Hz) (entsprechend IEC 60068-2-6)
• Beständigkeit gegen elektrostatische Entladungen: 4 kV (Kontakt) und 8 kV (Luft), Stufe 3 (entsprechend IEC 61000-4-2)
• Beständigkeit gegen elektromagnetische Strahlung: 10 V/m (26 MHz bis 1 GHz) (entsprechend IEC 61000-4-3, Stufe 3)
• Beständigkeit gegen schnelle Transienten: 2 kV, Stufe 3 (entsprechend IEC 61000-4-4)
• Betriebstemperatur: -5…60 °C (entsprechend IEC 61131-2)
• Lagerungstemperatur: -40…80 °C (entsprechend IEC 61131-2)
• Schmutzgrad: 2 (entsprechend IK07)
• Drehmoment: 0,6 N·m mit Haltekraft: flach Ø 3,5 mm
• Breite: 125 mm
• Gewicht des Produkts: 0,274 kg
• Zertifizierungen: LROS, CSA, UL, BV, GL, DNV Generator
• Status nachhaltiges Angebot: Green Premium Produkt
• Entsprechung REACh ohne SVHC: Ja
• EU-RoHS-Richtlinie: Proaktive Einhaltung (außerhalb des Anwendungsbereichs der RoHS-Richtlinie)
• Ohne Quecksilber: Ja
• Informationen zu RoHS-Ausnahmen: Ja
• RoHS-China-Norm: X
• Elektroschrott: Entsorgung gemäß spezifischem Sammel- und Entsorgungssystem in der EU
