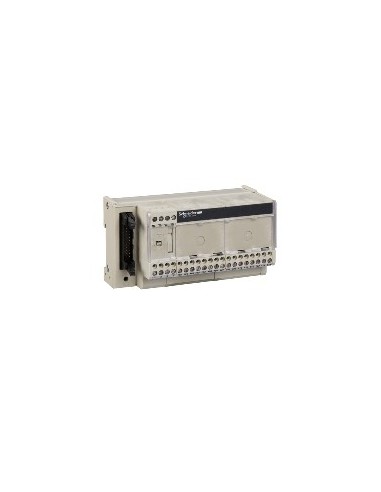

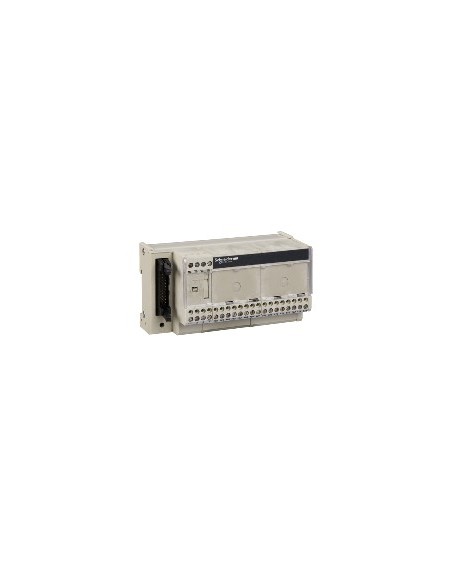

Base sous-plateforme E/S passive 16 canaux Modicon Atrium

Base sous-plateforme passive E/S discrète pour systèmes Modicon Atrium, avec 16 canaux indépendants. Conçue pour la connexion de dispositifs par bornes à vis, compatible avec rail DIN 35 mm. Alimentation CC 19...30 V, avec fusible interne de 2 A et courant maximal par canal de 0,5 A. Degré de protection IP41, résistante aux chocs, aux vibrations et aux décharges électrostatiques. Conforme aux normes IEC 61131-2, IEC 60068 et IEC 61000. Fabriquée avec des matériaux résistants au filament incandescent jusqu'à 750 °C. Poids : 0,274 kg, largeur : 125 mm.

Caractéristiques techniques

• Nombre de canaux : 16
• Nombre de bornes par canal : 1
• Tension nominale d'alimentation : 19...30 V (conforme à IEC 61131-2)
• Type de circuit d'alimentation : CC
• Connexions - bornes : Bornes à vis, capacité pour câbles souples et rigides de section 0,09...2,5 mm² (AWG 28...AWG 12)
• LED d'état : Allumé, état 1, câble vert
• Protection contre les courts-circuits : Fusible interne de 2 A, 5 x 20 mm, rapide
• Type de connecteur : HE-10
• Nombre de broches : 20 broches
• Méthode de fixation : Par clips (rail DIN symétrique de 35 mm) ou par vis (embase pleine + kit de fixation)
• Courant maximal : 1,8 A
• Courant par canal : 0,5 A
• Chute de tension du fusible d'alimentation : 0,3 V
• Tension nominale d'isolation : 2000 V
• Degré de protection IP : 410 (conforme à)
• Résistance au filament incandescent : 750 °C (conforme à IEC 60695-2-11)
• Résistance aux chocs : 15 gn pendant 11 ms (conforme à IEC 60068-2-27)
• Résistance aux vibrations : 2 gn (f = 10…150 Hz) (conforme à IEC 60068-2-6)
• Résistance aux décharges électrostatiques : 4 kV (contact) et 8 kV (air), niveau 3 (conforme à IEC 61000-4-2)
• Résistance aux champs rayonnés : 10 V/m (26 MHz à 1 GHz) (conforme à IEC 61000-4-3, niveau 3)
• Résistance aux transitoires rapides : 2 kV, niveau 3 (conforme à IEC 61000-4-4)
• Température ambiante de fonctionnement : -5…60 °C (conforme à IEC 61131-2)
• Température ambiante de stockage : -40…80 °C (conforme à IEC 61131-2)
• Niveau de contamination : 2 (conforme à IK07)
• Couple de serrage : 0,6 N·m avec capacité de serrage : plan Ø 3,5 mm
• Largeur : 125 mm
• Poids du produit : 0,274 kg
• Certifications : LROS, CSA, UL, BV, GL, DNV générateur
• État de l'offre durable : Produit Green Premium
• Conforme à REACh sans SVHC : Oui
• Directive RoHS UE : Conformité proactive (hors du champ d'application de la norme RoHS UE)
• Sans mercure : Oui
• Informations sur les exemptions RoHS : Oui
• Norme RoHS Chine : X
• RAEE : Doit être éliminé selon le système spécifique de collecte des déchets en UE
