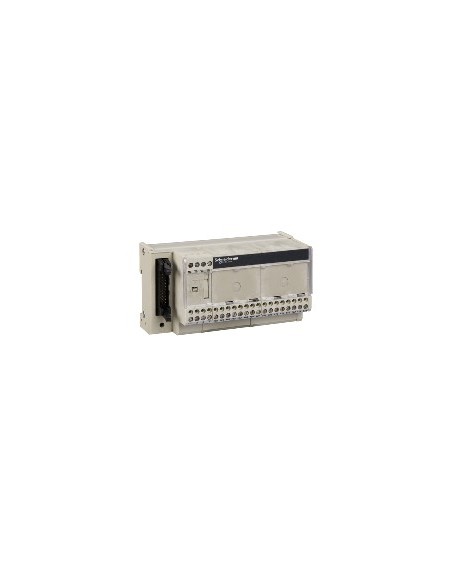

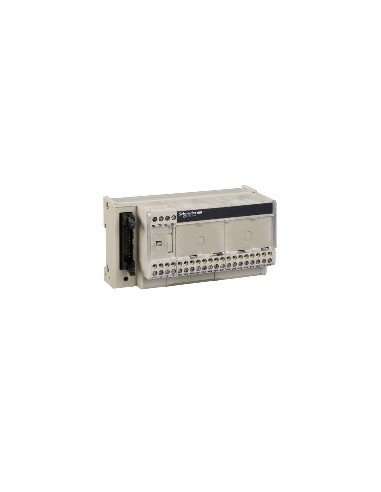

Sottobase E/S passiva 16 canali Modicon Atrium

Sottobase passiva per sistemi di controllo discreto Modicon Atrium, con 16 canali indipendenti. Progettata per la connessione di dispositivi tramite morsetti a vite, compatibile con profilo DIN 35 mm. Alimentazione DC 19...30 V, con fusibile interno da 2 A e corrente massima per canale 0,5 A. Grado di protezione IP41, resistente a urti, vibrazioni e scariche elettrostatiche. Conforme alle normative IEC 61131-2, IEC 60068 e IEC 61000. Realizzata con materiali resistenti al filamento incandescente fino a 750 °C. Peso: 0,274 kg, larghezza: 125 mm.

Caratteristiche tecniche

• Numero di canali: 16
• Numero di morsetti per canale: 1
• Tensione nominale di alimentazione: 19...30 V (conforme a IEC 61131-2)
• Tipo di circuito di alimentazione: DC
• Connessioni - morsetti: Morsetti a vite, con capacità per cavi flessibili e rigidi da 0,09...2,5 mm² (AWG 28...AWG 12)
• LED di stato: Acceso, stato 1, cavo verde
• Protezione contro cortocircuiti: Fusibile interno da 2 A, 5 x 20 mm, fusibile rapido
• Tipo di connettore: HE-10
• Numero di pin: 20 contatti
• Modalità di fissaggio: Con clip (profilo DIN simmetrico da 35 mm) o con viti (piastra piena + kit di fissaggio)
• Corrente massima: 1,8 A
• Corrente per canale: 0,5 A
• Caduta di tensione fusibile alimentazione: 0,3 V
• Tensione nominale di isolamento: 2000 V
• Grado di protezione IP: 410 (conforme a Attivare / Disattivare Ig)
• Resistenza al filamento incandescente: 750 °C (conforme a IEC 60695-2-11)
• Resistenza agli urti: 15 gn per 11 ms (conforme a IEC 60068-2-27)
• Resistenza alle vibrazioni: 2 gn (f = 10…150 Hz) (conforme a IEC 60068-2-6)
• Resistenza alle scariche elettrostatiche: 4 kV (contatto) e 8 kV (aria), livello 3 (conforme a IEC 61000-4-2)
• Resistenza ai campi irradiati: 10 V/m (26 MHz a 1 GHz) (conforme a IEC 61000-4-3, livello 3)
• Resistenza ai transitori rapidi: 2 kV, livello 3 (conforme a IEC 61000-4-4)
• Temperatura ambiente di funzionamento: -5…60 °C (conforme a IEC 61131-2)
• Temperatura ambiente di stoccaggio: -40…80 °C (conforme a IEC 61131-2)
• Grado di inquinamento: 2 (conforme a IK07)
• Coppia di serraggio: 0,6 N·m con capacità di serraggio: piano Ø 3,5 mm
• Larghezza: 125 mm
• Peso prodotto: 0,274 kg
• Certificazioni: LROS, CSA, UL, BV, GL, DNV generatore
• Stato offerta sostenibile: Prodotto Green Premium
• Conforme con REACh senza SVHC: Sì
• Direttiva RoHS UE: Rispetto proattivo (fuori dal campo di applicazione della normativa RoHS UE)
• Senza mercurio: Sì
• Informazioni sulle esenzioni RoHS: Sì
• Normativa RoHS Cina: X
• RAEE: Deve essere smaltito secondo il sistema specifico di raccolta dei rifiuti nell'UE
