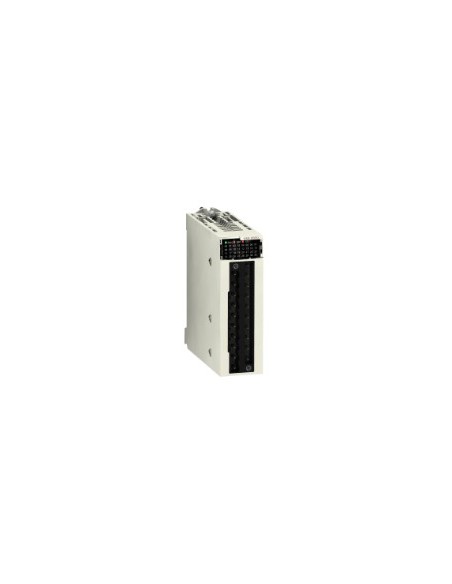

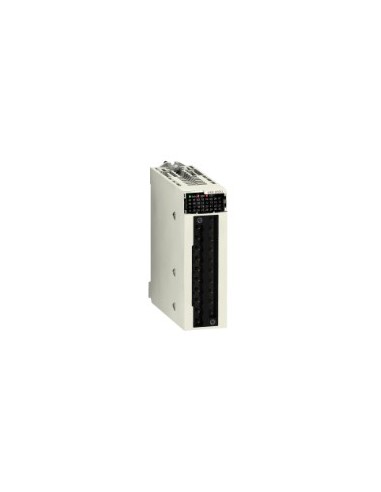

Modulo ingresso analogico 8 canali isolato 16 bit

Modulo ingresso analogico a 8 canali con isolamento galvanico, progettato per l'acquisizione di segnali analogici in sistemi di controllo industriale della gamma Modicon X80. Compatibile con tensioni e correnti in diversi intervalli, inclusi ±10 V, 0...10 V, 0...5 V, 1...5 V, 0...20 mA e 4...20 mA.

Caratteristiche tecniche

• Numero di ingressi analogici: 8
• Tipo di ingresso analogico: Corrente ±20 mA, 0...20 mA, 4...20 mA, Tensione ±10 V, ±5 V, 0...10 V, 0...5 V, 1...5 V
• Conversione analogico-digitale: 16 bit
• Risoluzione ingresso analogico: 15 bit + segno
• Risoluzione misura: 0,36 mV (±10 V, 0...10 V, 0...5 V, 1...5 V), 1,4 µA (±20 mA, 0...20 mA, 4...20 mA)
• Valore massimo conversione: ±11,4 V (±10 V, 0...10 V, 0...5 V, 1...5 V), 0...0,30 mA (±20 mA, 0...20 mA, 4...20 mA)
• Errori misura: 0,075% del fondo scala (±10 V, 0...10 V, 0...5 V, 1...5 V, ±5 V), 0,15% del fondo scala (0...20 mA, 4...20 mA, ±20 mA)
• Varianza termica: 30 ppm/°C (±10 V, ±5 V, 0...10 V, 0...5 V, 1...5 V), 50 ppm/°C (±20 mA, 0...20 mA, 4...20 mA)
• Filtro: Digitale di primo ordine
• Tempo di lettura nominale: 9 ms per 8 canali
• Tempo di lettura rapida: 1 ms + 1 ms × numero di canali utilizzati
• Isolamento: Isolato
• Attenuazione minima crosstalk: 80 dB
• Rifiuto modo comune: 80 dB
• Formato valore digitale: -32768 a +32767 in scala massima, ±10000 per impostazione predefinita
• Resistenza tra canali: 300 V CC
• Resistenza tra canali e massa: 1400 V CC
• Resistenza tra canali e bus: 1400 V CC
• Consumo tipico: 1,06 W (24 V CC), 0,32 W (3,3 V CC)
• Peso: 0,165 kg
• Temperatura di funzionamento: 0…60 °C
• Temperatura di stoccaggio: -40…85 °C
• Umidità relativa: 5…95 % a 55 °C senza condensa
• Grado di protezione: IP20
• Resistenza a vibrazioni: 3 gn
• Resistenza a urti: 30 gn
• LED: RUN (verde), Diagnostica canale (verde), ERR (rosso), I/O (rosso)
• Normative: 2014/35/EU (basso voltaggio), 2014/30/EU (EMC)
• Certificazioni: CE, RCM, CSA, UL, generatore Merchant Navy
• Norme: EN/IEC 61010-2-201, EN/IEC 61131-2, UL 61010-2-201, CSA C22.2 No 61010-2-201
• Prodotto Green Premium
• Conforme con REACh senza SVHC
• Direttiva RoHS UE: Rispetto proattivo (fuori portata)
• Senza mercurio
• Esclusioni RoHS: Sì
• RAEE: Deve essere smaltito tramite sistema specifico nell'UE
