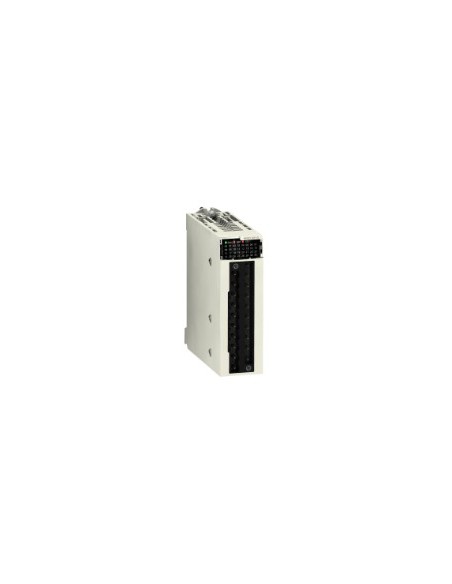

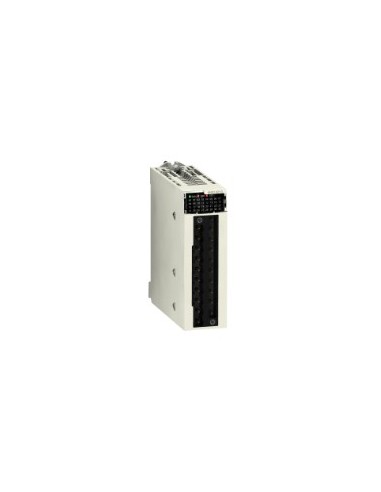

Modulo uscita analogica a 2 canali per sistema Modicon X80, con isolamento galvanico tra canali e terra. Progettato per applicazioni industriali, consente di configurare ogni canale come uscita di corrente (0...20 mA, 4...20 mA) o tensione (±10 V), con risoluzione a 15 bit + segnale. Ideale per l'integrazione in sistemi automatici di controllo che richiedono precisione in ambienti industriali.
Caratteristiche tecniche
- Numero di uscita analogica: 2
- Tipo di uscita analogica: Corrente (0...20 mA, 4...20 mA), Tensione (±10 V)
- Risoluzione di uscita analogica: 15 bit + segnale
- Alimentazione: Alimentazione interna via rack
- Tempo di conversione: ≤ 1 ms
- Errore di misura: 0...60 °C, 25 °C, 0,1% scala completa
- Variazione della temperatura: 30 ppm/°C
- Ricalibrazione: Taratura di fabbrica
- Minimo attenuazione di crostalk: 90 dB
- Rifiutato in modo comune: 100 dB
- Contatto rondella: 1400 V corrente continua tra canali e terra, 1400 V corrente continua tra canali e barra, 750 V corrente continua tra canali
- Impedenza omica del carico: ≥ 1000 Ohm per ±10 V
- Tipo di rilevamento: Circuito aperto (0...20 mA, 4...20 mA), Curto-circuito (±10 V)
- Valore massimo di conversione: ±10 V, ±11,25 V, 0..20 mA, 0...0,24 mA, 4...20 mA, 0...0,24 mA
- Modalità di contingenza: Predefinito, configurabile
- Altitudine massima di funzionamento: 0...2000 m, 2000...5000 m con
- LED di stato: RUN (verde), Diagnosi del canale (verde), ERR (rosso), I/O (rosso)
- Temperatura ambiente di funzionamento: 0...60 °C
- Temperatura ambiente di stoccaggio: -40...85 °C
- Umidità relativa: 5...95 % in 55 °C senza condensazione
- Grado di protezione IP: IP20
- Resistenza alle vibrazioni: 3 gn
- Resistenza agli urti: 30 gn
- Peso del prodotto: 0,144 kg
- Consumo energetico: 2,1 W (24 V cc tipico), 2,8 W (24 V cc massimo), 0,35 W (3,3 V cc tipico), 0,48 W (3,3 V cc massimo)
- Direttive: 2014/35/EU (a bassa tensione), 2014/30/EU (EMC)
- Certificati: CE, RCM, CSA, UL, generatore Merchant Navy
- Norme: EN/IEC 61010-2-201, EN/IEC 61131-2, UL 61010-2-201, CSA C22.2 N. 61010-2-201
- Stato di offerta sostenibile: Prodotto Green Premium
- Regolamento REACh: Non contiene HCV
- Conformemente a REACh senza SHCV: Si'.
- Direttiva RoHS UE: Rispetto proattivo (fuori portata)
- non contenenti mercurio: Si'.
- Informazioni sulle esenzioni da RoHS: Si'.
- Disposizioni di RoHS Cina: X
- RAEE: Da eliminare secondo un sistema specifico nell'UE, non in contenitori per rifiuti
