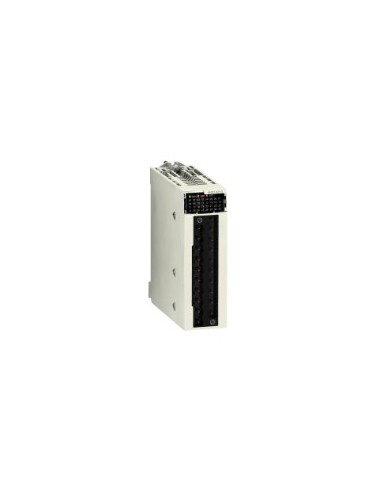

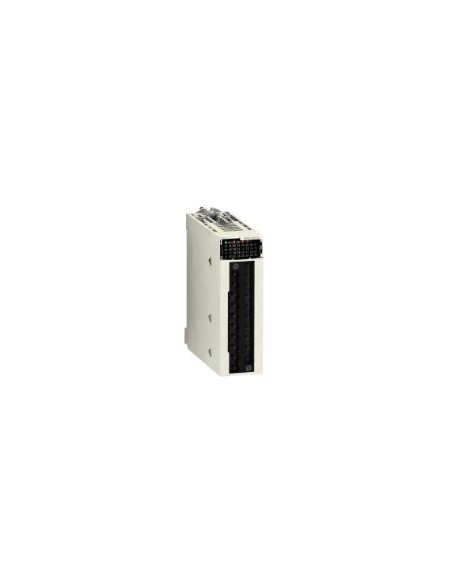

Módulo salida analógica de 2 canales para sistema Modicon X80, con aislamiento galvánico entre canales y tierra. Diseñado para aplicaciones industriales, permite configurar cada canal como salida de corriente (0...20 mA, 4...20 mA) o tensión (±10 V), con resolución de 15 bits + señal. Ideal para integración en sistemas de control automatizado que requieren precisión en entornos industriales.
Características técnicas
- Número de salida analógica: 2
- Tipo de salida analógica: Corriente (0...20 mA, 4...20 mA), Tensión (±10 V)
- Resolución de salida analógica: 15 bits + señal
- Alimentación: Fuente de alimentación interna vía rack
- Tiempo de conversión: ≤ 1 ms
- Error de medida: 0...60 °C, 25 °C, 0,1% de escala completa
- Variación de temperatura: 30 ppm/°C
- Recalibración: Calibrado de fábrica
- Mínimo atenuación de crosstalk: 90 dB
- Rechazo de modo común: 100 dB
- Contacto arandela: 1400 V corriente continua entre canales y tierra, 1400 V corriente continua entre canales y barramento, 750 V corriente continua entre canales
- Impedancia ohmica de la carga: ≥ 1000 Ohm para ±10 V
- Tipo de detección: Circuito abierto (0...20 mA, 4...20 mA), Curto-circuito (±10 V)
- Valor máximo de conversión: ±10 V, ±11,25 V, 0...20 mA, 0...0,24 mA, 4...20 mA, 0...0,24 mA
- Modo de contingencia: Predefinido, Configurable
- Altitud máxima de funcionamiento: 0...2000 m, 2000...5000 m con
- LED de estado: RUN (verde), Diagnóstico de canal (verde), ERR (rojo), I/O (rojo)
- Temperatura ambiente de funcionamiento: 0...60 °C
- Temperatura ambiente de almacenamiento: -40...85 °C
- Humedad relativa: 5...95 % en 55 °C sin condensación
- Grado de protección IP: IP20
- Resistencia a las vibraciones: 3 gn
- Resistencia a los choques: 30 gn
- Peso del producto: 0,144 kg
- Consumo de energía: 2,1 W (24 V cc típico), 2,8 W (24 V cc máximo), 0,35 W (3,3 V cc típico), 0,48 W (3,3 V cc máximo)
- Directivas: 2014/35/EU (bajo voltaje), 2014/30/EU (EMC)
- Certificaciones: CE, RCM, CSA, UL, generador Merchant Navy
- Normas: EN/IEC 61010-2-201, EN/IEC 61131-2, UL 61010-2-201, CSA C22.2 No 61010-2-201
- Estado de oferta sostenible: Producto Green Premium
- Reglamento REACh: No contiene SVHC
- Conforme con REACh sin SVHC: Sí
- Directiva RoHS UE: Cumplimiento proactivo (fuera del alcance)
- Sin mercurio: Sí
- Información sobre exenciones de RoHS: Sí
- Normativa de RoHS China: X
- RAEE: Debe desecharse según sistema específico en la UE, no en contenedores de basura
