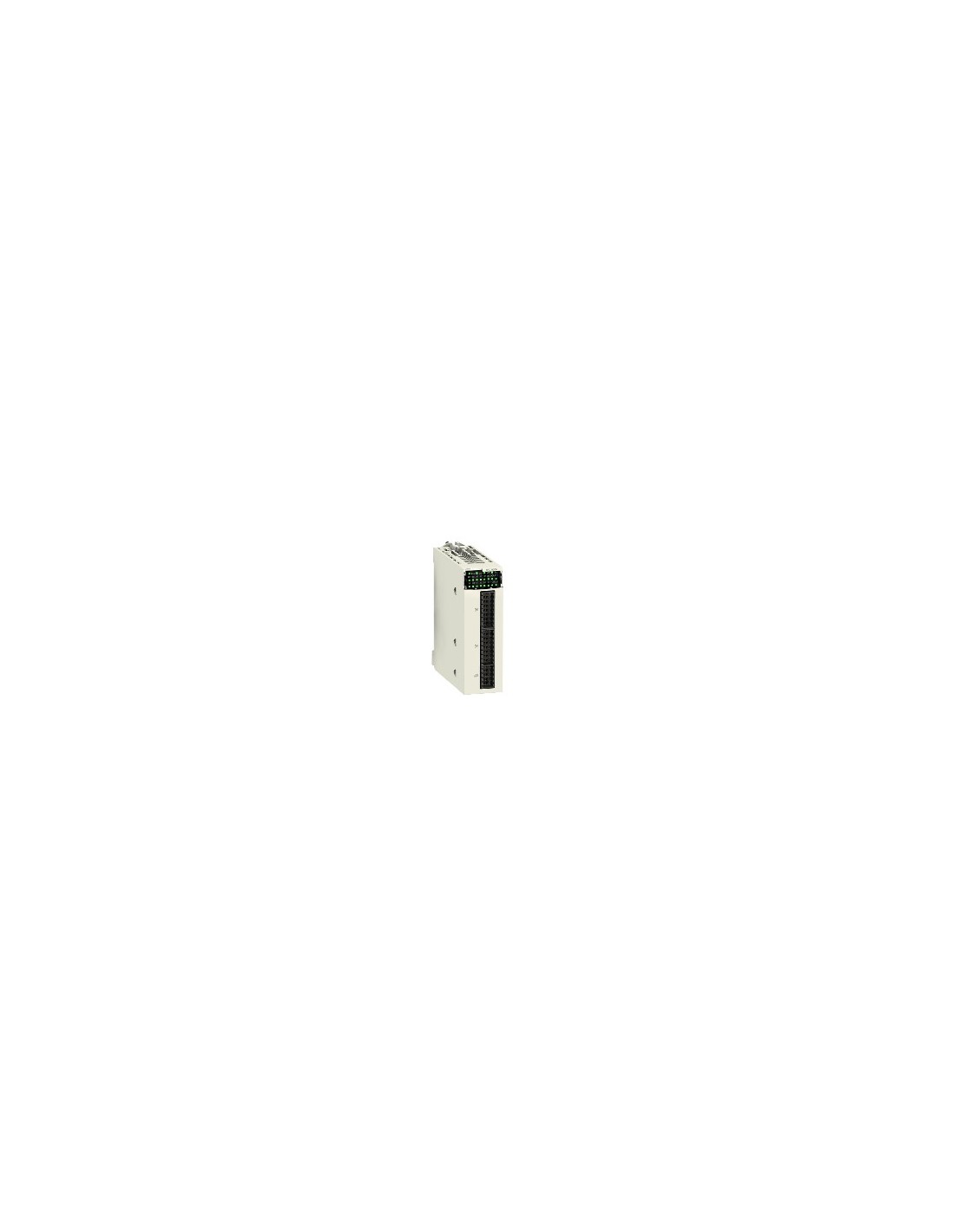

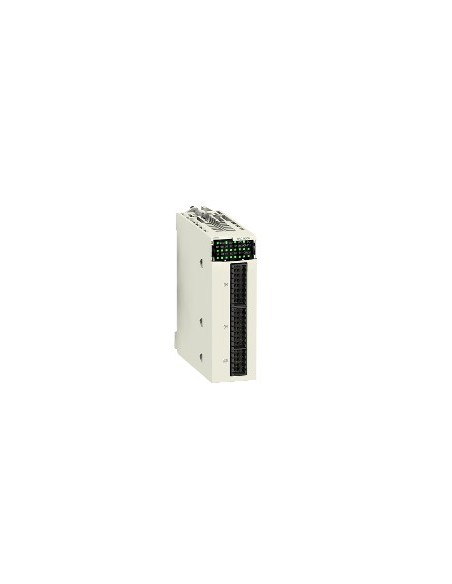

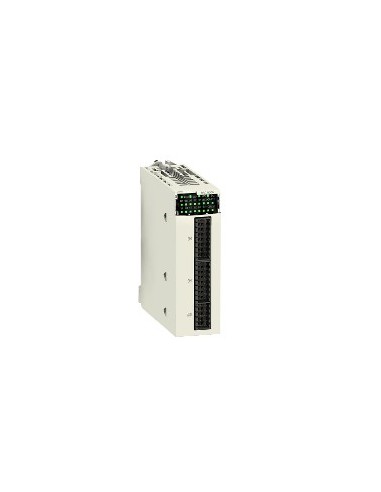

Modulo di conteggio 2 canali 60 kHz

Modulo di conteggio per la piattaforma automatica Modicon M340, progettato per gestire due canali di ingresso con una frequenza massima di conteggio fino a 60 kHz. Compatibile con sensori di prossimità a 2 o 3 cavi ed encoder ingrandibili. Le uscite sono tipo push-pull con tensione di 24 V CC e logica configurabile positiva o negativa.

Caratteristiche tecniche

• Numero di canali: 2
• Frequenza massima di conteggio: 60000 Hz
• Numero di voci: 6
• Tensione di ingresso: 24 V CC tipo 3
• Numero di uscite: 2
• Tensione di uscita: 24 V CC
• Funzioni di contatore: Conteggio (modulo), ciclo, modulazione di larghezza, conteggio in basso, misurazione del periodo, rapporto, eventi, contatore a 32 bit, misuratore di frequenza
• Tempo del ciclo: 1 ms
• Protezione contro i sovraccarichi: Integrato
• Protezione da cortocircuito: 1,5 A integrato
• Corrente di ingresso: 2 mA a 11 V
• Stato di tensione 1 garantito: 11...30 V
• Stato attuale 1 garantito: >= 6 mA
• Stato di tensione 0 garantito: < 5 V
• Stato attuale 0 garantito: <= 1.5 mA
• Logica di uscita discreta: Configurabile (positiva o negativa)
• Intensità di uscita massima: 2 A per modulo (0,5 A per uscita)
• Corrente massima di carico: 1 A per modulo (0,5 A per uscita)
• Caduta massima di tensione: <3 V allo stato 1
• Tempo di sovrapposizione: 0,2 ms
• Collegamenti: 1 connettore da 10 pini (entrata ausiliaria e alimentazione sensore), 2 connettori da 16 pini (sensori contatore 0 e 1)
• Consumo di corrente: 200 mA in 3,3 V DC barra, 40 mA in 24 V DC telaio, 80 mA in 24 V DC sensore
• Temperatura ambiente di funzionamento: 0...60 °C
• Umidità relativa: 10...95 % senza condensazione
• Grado di protezione IP: IP20
• Direttive: 2014/35/EU (a bassa tensione), 2014/30/EU (EMC)
• Trattamento protettivo: TC
• Stato di offerta sostenibile: Prodotto Green Premium
• Conformemente a REACh senza SHCV: Si'.
• Direttiva RoHS UE: Rispetto proattivo (fuori portata)
• non contenenti mercurio: Si'.
• Esenzioni da RoHS: Si'.
• Disposizioni di RoHS Cina: X
• RAEE: Da eliminare secondo un sistema specifico nell'UE
