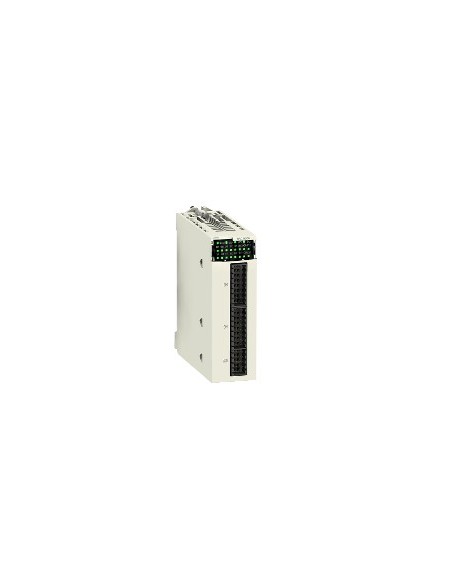

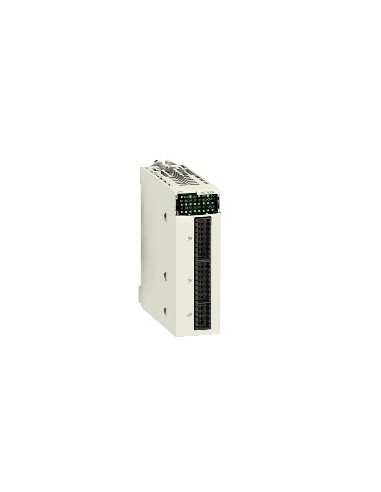

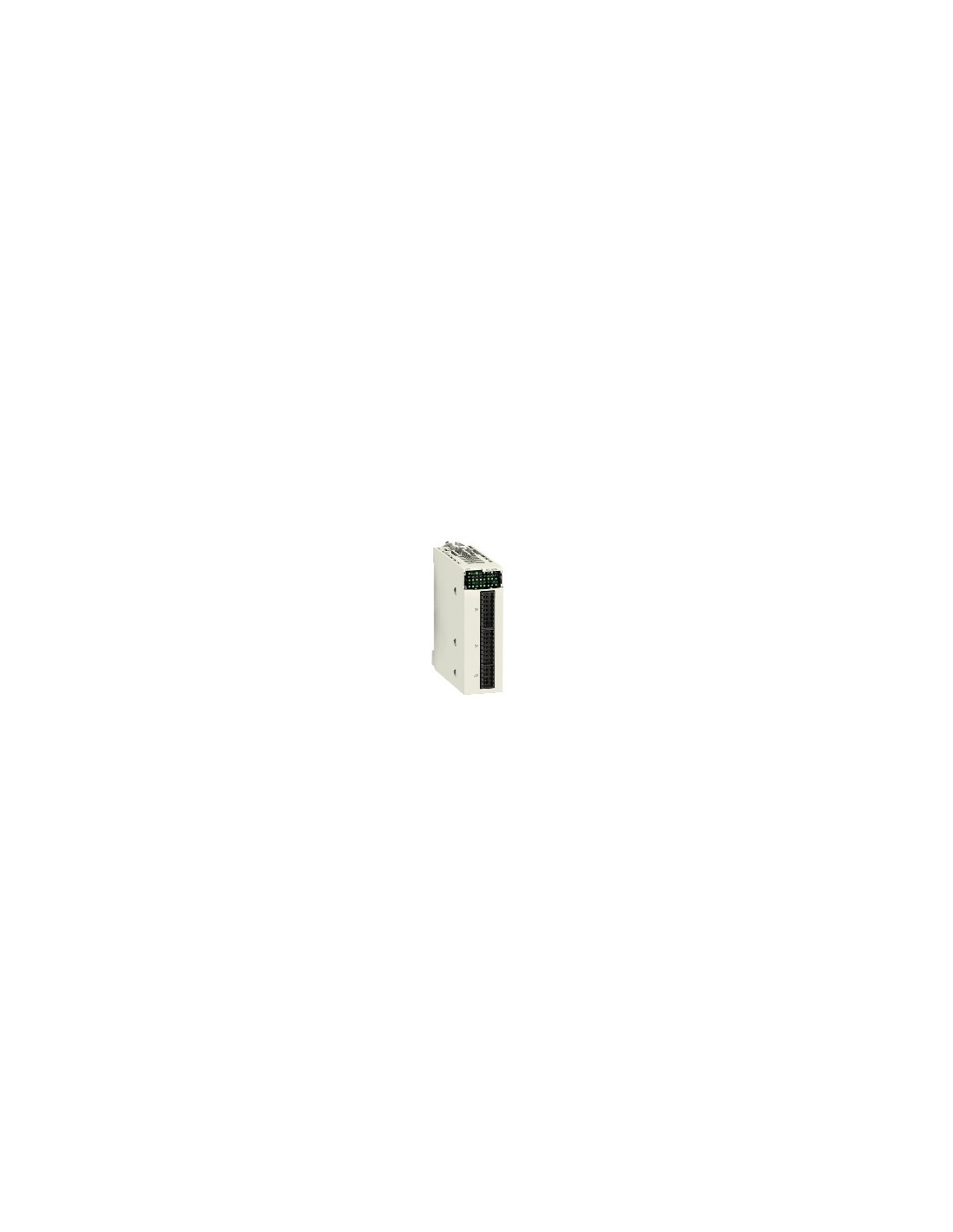

Module de comptage 2 canaux 60 kHz

Module de comptage pour la plateforme automatisée Modicon M340, conçu pour gérer deux canaux d'entrée avec une fréquence maximale de comptage de jusqu'à 60 kHz. Compatible avec des capteurs de proximité à 2 ou 3 fils et des encodeurs incrémentaux. Les sorties sont du type push-pull avec une tension de 24 V CC et une logique configurable positive ou négative.

Caractéristiques techniques

• Nombre de canaux : 2
• Fréquence maximale de comptage : 60000 Hz
• Nombre d'entrées : 6
• Tension d'entrée : 24 V CC type 3
• Nombre de sorties : 2
• Tension de sortie : 24 V CC
• Fonctions de compteur : Comptage (module), boucle, modulation de largeur, comptage décroissant, mesure de période, rapport, événements, compteur 32 bits, mesure de fréquence
• Période de cycle : 1 ms
• Protection contre les surcharges : Intégrée
• Protection contre les courts-circuits : 1,5 A intégré
• Intensité d'entrée : 2 mA à 11 V
• Tension d'état 1 garantie : 11...30 V
• Intensité d'état 1 garantie : >= 6 mA
• Tension d'état 0 garantie : < 5 V
• Intensité d'état 0 garantie : <= 1,5 mA
• Logique de sortie discrète : Configurable (positive ou négative)
• Intensité de sortie maximale : 2 A par module (0,5 A par sortie)
• Intensité de charge maximale : 1 A par module (0,5 A par sortie)
• Chute de tension maximale : <3 V en état 1
• Temps de chevauchement : 0,2 ms
• Connexions : 1 connecteur à 10 broches (entrée auxiliaire et alimentation capteur), 2 connecteurs à 16 broches (capteurs compteur 0 et 1)
• Consommation électrique : 200 mA sur bus 3,3 V CC, 40 mA sur rail 24 V CC, 80 mA sur alimentation capteur 24 V CC
• Température ambiante de fonctionnement : 0…60 °C
• Humidité relative : 10…95 % sans condensation
• Protection IP : IP20
• Directives : 2014/35/UE (Basse tension), 2014/30/UE (EMC)
• Traitement de protection : TC
• État de disponibilité durable : Produit Green Premium
• Conforme avec REACh sans SVHC : Oui
• Directive RoHS UE : Conformité proactive (hors champ)
• Sans mercure : Oui
• Exemptions RoHS : Oui
• Norme RoHS Chine : X
• DEEE : Doit être éliminé selon le système spécifique en UE
