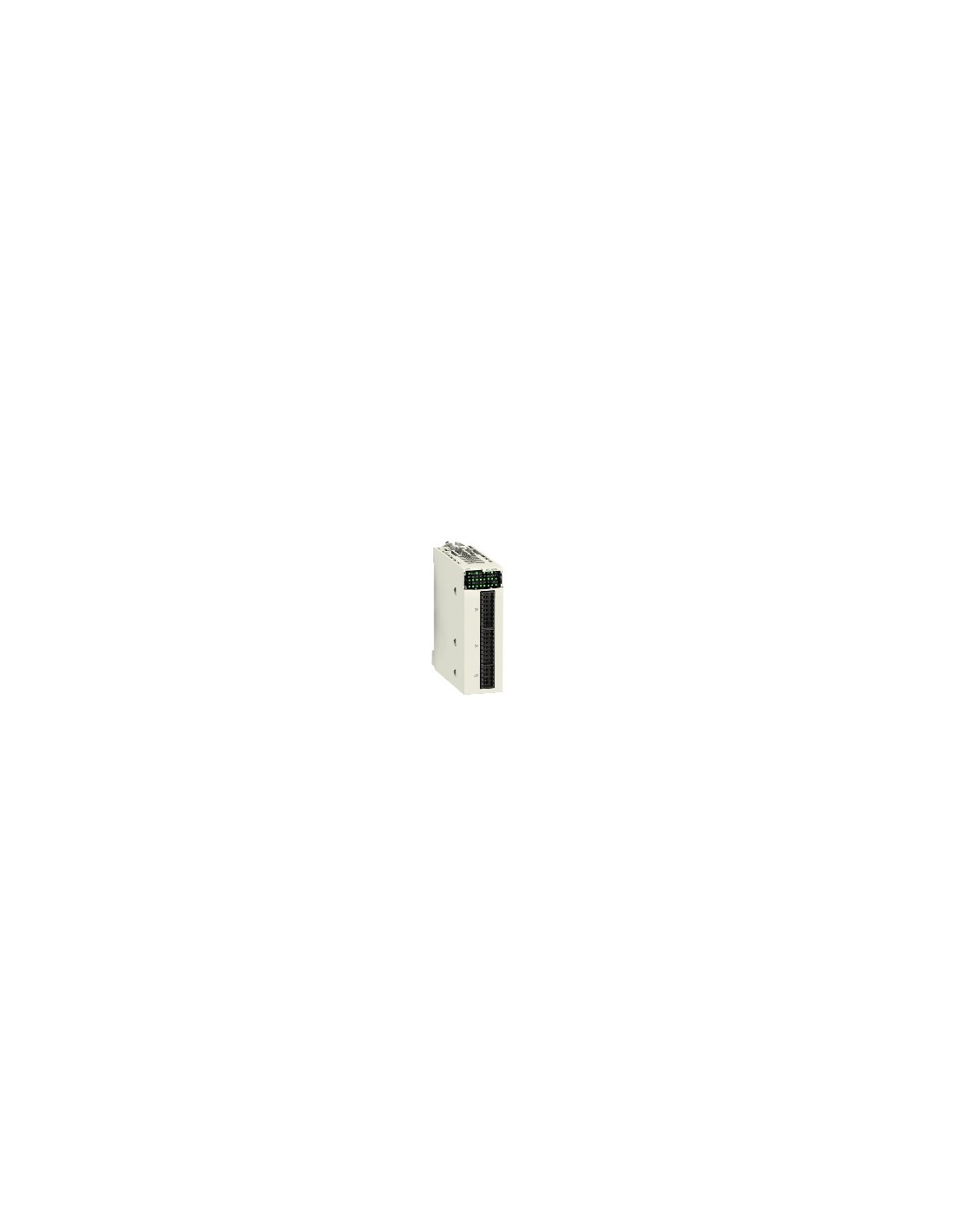

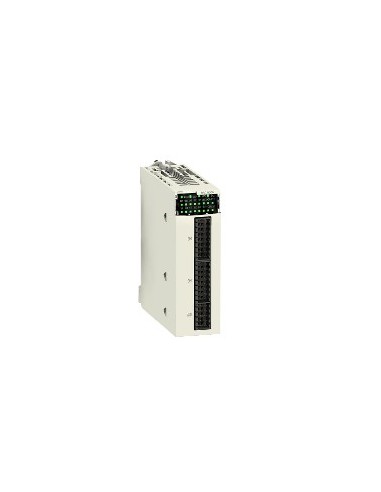

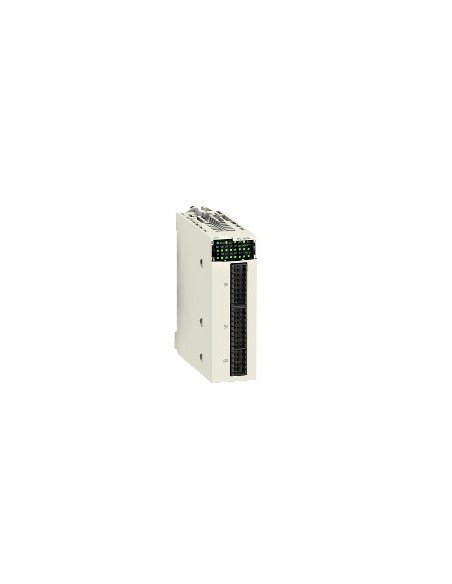

Módulo de contaje 2 canales 60 kHz

Módulo de contaje para la plataforma automática Modicon M340, diseñado para gestionar dos canales de entrada con una frecuencia máxima de conteo de hasta 60 kHz. Compatible con sensores de proximidad de 2 o 3 cables y codificadores incrementales. Las salidas son tipo push-pull con tensión de 24 V CC y lógica configurable positiva o negativa.

Características técnicas

• Número de canales: 2
• Frecuencia máxima de conteo: 60000 Hz
• Número de entradas: 6
• Tensión de entrada: 24 V CC tipo 3
• Número de salidas: 2
• Tensión de salida: 24 V CC
• Funciones de contador: Conteo (módulo), bucle, modulación de ancho, conteo abajo, medición de período, relación, eventos, contador de 32 bits, medidor de frecuencia
• Tiempo de ciclo: 1 ms
• Protección contra sobrecargas: Integrado
• Protección contra cortocircuitos: 1,5 A integrado
• Corriente de entrada: 2 mA a 11 V
• Estado de tensión 1 garantizado: 11...30 V
• Estado actual 1 garantizado: >= 6 mA
• Estado de tensión 0 garantizado: < 5 V
• Estado actual 0 garantizado: <= 1.5 mA
• Lógica de salida discreta: Configurable (positiva o negativa)
• Intensidad de salida máxima: 2 A por módulo (0,5 A por salida)
• Corriente de carga máxima: 1 A por módulo (0,5 A por salida)
• Caída de tensión máxima: <3 V en estado 1
• Tiempo de superposición: 0,2 ms
• Conexiones: 1 conector de 10 pinos (entrada auxiliar y alimentación sensor), 2 conectores de 16 pinos (sensores contador 0 y 1)
• Consumo de corriente: 200 mA en 3,3 V DC barramento, 40 mA en 24 V DC bastidor, 80 mA en 24 V DC sensor
• Temperatura ambiente de funcionamiento: 0…60 °C
• Humedad relativa: 10…95 % sin condensación
• Grado de protección IP: IP20
• Directivas: 2014/35/EU (bajo voltaje), 2014/30/EU (EMC)
• Tratamiento de protección: TC
• Estado de oferta sostenible: Producto Green Premium
• Conforme con REACh sin SVHC: Sí
• Directiva RoHS UE: Cumplimiento proactivo (fuera del alcance)
• Sin mercurio: Sí
• Exenciones de RoHS: Sí
• Normativa de RoHS China: X
• RAEE: Debe desecharse según sistema específico en la UE
