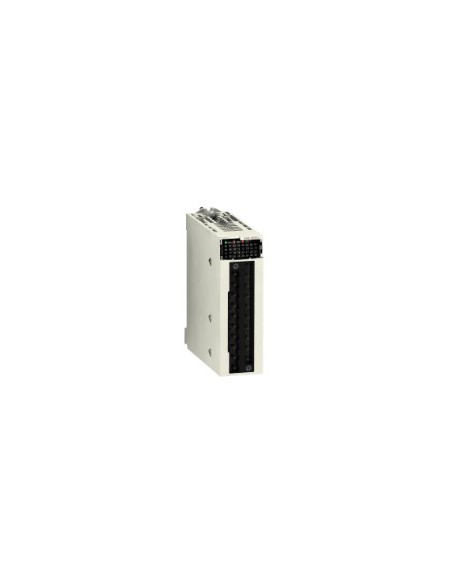

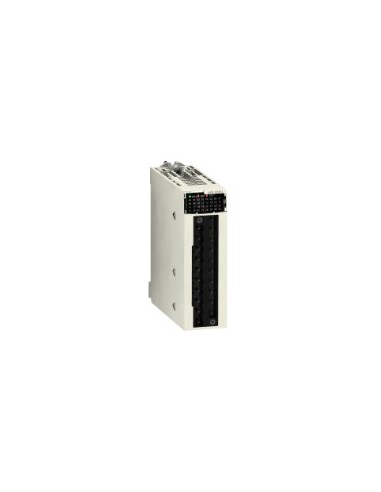

Módulo entrada analógica 8 canales aislado 16 bits

Módulo entrada analógica de 8 canales con aislamiento galvánico, diseñado para la adquisición de señales analógicas en sistemas de control industrial de la gama Modicon X80. Compatible con tensiones y corrientes en múltiples rangos, incluyendo ±10 V, 0...10 V, 0...5 V, 1...5 V, 0...20 mA y 4...20 mA.

Características técnicas

• Número de entradas analógicas: 8
• Tipo de entrada analógica: Corriente ±20 mA, 0...20 mA, 4...20 mA, Tensión ±10 V, ±5 V, 0...10 V, 0...5 V, 1...5 V
• Conversión analógico-digital: 16 bits
• Resolución de entrada analógica: 15 bits + signo
• Resolución de medida: 0,36 mV (±10 V, 0...10 V, 0...5 V, 1...5 V), 1,4 µA (±20 mA, 0...20 mA, 4...20 mA)
• Valor máximo de conversión: ±11,4 V (±10 V, 0...10 V, 0...5 V, 1...5 V), 0...0,30 mA (±20 mA, 0...20 mA, 4...20 mA)
• Errores de medida: 0,075% de escala completa (±10 V, 0...10 V, 0...5 V, 1...5 V, ±5 V), 0,15% de escala completa (0...20 mA, 4...20 mA, ±20 mA)
• Varianza térmica: 30 ppm/°C (±10 V, ±5 V, 0...10 V, 0...5 V, 1...5 V), 50 ppm/°C (±20 mA, 0...20 mA, 4...20 mA)
• Filtro: Digital de primer orden
• Tiempo de lectura nominal: 9 ms para 8 canales
• Tiempo de lectura rápida: 1 ms + 1 ms × número de canales utilizados
• Aislamiento: Isolado
• Atenuación de crosstalk mínima: 80 dB
• Rechazo de modo común: 80 dB
• Formato valor digital: -32768 a +32767 en escala máxima, ±10000 por defecto
• Resistencia entre canales: 300 V CC
• Resistencia entre canales y tierra: 1400 V CC
• Resistencia entre canales y barramento: 1400 V CC
• Consumo típico: 1,06 W (24 V CC), 0,32 W (3,3 V CC)
• Peso: 0,165 kg
• Temperatura de funcionamiento: 0…60 °C
• Temperatura de almacenamiento: -40…85 °C
• Humedad relativa: 5…95 % en 55 °C sin condensación
• Grado de protección: IP20
• Resistencia a vibraciones: 3 gn
• Resistencia a choques: 30 gn
• LEDs: RUN (verde), Diagnóstico canal (verde), ERR (rojo), I/O (rojo)
• Directivas: 2014/35/EU (bajo voltaje), 2014/30/EU (EMC)
• Certificaciones: CE, RCM, CSA, UL, generador Merchant Navy
• Normas: EN/IEC 61010-2-201, EN/IEC 61131-2, UL 61010-2-201, CSA C22.2 No 61010-2-201
• Producto Green Premium
• Conforme con REACh sin SVHC
• Directiva RoHS UE: Cumplimiento proactivo (fuera de alcance)
• Sin mercurio
• Exenciones RoHS: Sí
• RAEE: Debe desecharse mediante sistema específico en la UE
