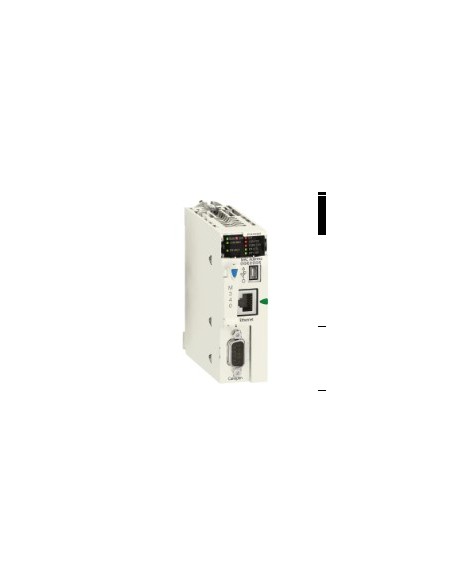

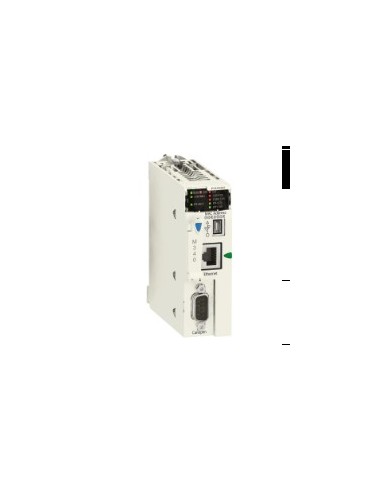

Module processeur de la plateforme Modicon M340 avec capacité pour 1024 entrées/sorties numériques et 256 entrées/sorties analogiques en configuration multirack, compatible avec la communication CANopen Transparent Ready. Conçu pour des applications industrielles nécessitant une intégration directe dans des réseaux d'automatisation via bus maître CANopen et Ethernet TCP/IP. Prise en charge jusqu'à 4 racks et 11 emplacements, avec contrôle de mouvement par axe indépendant CANopen et 36 canaux spécifiques d'application.
Caractéristiques techniques
- Nombre de racks : 4
- Nombre d'emplacements : 11
- Capacité d'entrées/sorties numériques : 1024 entrées/sorties (configuration multirack), 704 entrées/sorties (configuration rack simple)
- Capacité d'entrées/sorties analogiques : 256 entrées/sorties (configuration multirack), 66 entrées/sorties (configuration rack simple)
- Nombre de canaux spécifiques d'application : 36
- Canal de contrôle : Retours programmables
- Contrôle de mouvement : Axe indépendant CANopen
- Connexion intégrée : Port USB 12 Mbit/s, bus maître CANopen SUB-D 9, Ethernet TCP/IP RJ45
- Mode de transmission : 2 paires torsadées blindées (20 kbit/s à 1 Mbit/s), 1 paire torsadée (10/100 Mbit/s)
- Processeur de module de communication : 2 module de communication Ethernet, 4 module AS-Interface
- Services de communication : Gestion de réseau (NMT), PDO, SDO, fonctions spéciales (SYNC, EMCY, TIME), gestion de bande passante, éditeur de données, messagerie TCP, Modbus, Rack Viewer, SNMP
- Port Ethernet : 10BASE-T/100BASE-TX
- Vitesse de transmission : 1 Mbit/s (0–20 m), 125 kbit/s (0–500 m), 20 kbit/s (0–2500 m), 250 kbit/s (0–250 m), 50 kbit/s (0–1000 m), 500 kbit/s (0–100 m), 800 kbit/s (0–40 m)
- Type de bus : CANopen M20 DS 301 V4.02, DS 303-2, DS 405, dispositifs connectés en chaîne ou connexions CSMA/CA
- Nombre d'esclaves : 63 CANopen
- Nombre de dispositifs par segment : 0–16, 0–32, 0–64 (jusqu'à <160 m)
- Mémoire : Cartouche mémoire BMXRMS008MP, RAM interne 4096 kB, données RAM interne 3584 kB, symboles et constantes du programme
- Taille maximale des zones d'objets : 256 kB données internes non localisées
- Taille standard des zones d'objets : 1024%MWi, 256%KWi, 512 %Mi bits internes localisés
- Structure d'application : 1 tâche principale cyclique/périodique, 1 tâche rapide périodique, aucune tâche auxiliaire, 64 tâches d'événements
- Temps d'exécution par instruction : 0,12 µs (booléen), 0,17 µs (mots doubles), 0,25 µs (mots simples), 1,16 µs (virgule flottante)
- Nombre d'instructions par ms : 6,4 Kinst/ms (65 % booléen + 35 % arithmétique fixe), 8,1 Kinst/ms (100 % booléen)
- Surcharge du système : 0,13 ms (tâche rapide), 0,7 ms (tâche principale)
- Consommation électrique : 135 mA à 24 V CC
- Alimentation : Alimentation interne via rack
- LED d'état : ETH ACT, CAN RUN, RUN, ETH STS, ETH 100 (vert), E/S, CAN ERR, CARD ERR, ERR (rouge), SER COM (jaune)
- Poids : 0,215 kg
- Température ambiante de fonctionnement : 0–60 °C
- Humidité relative : 10–95 % sans condensation
- Protection IP : IP20
- Traitement de protection : TC
- Directives : 2014/35/UE (basse tension), 2014/30/UE (EMC)
- Certifications : CE, UL, CSA, RCM, Générateur Merchant Navy
- Normes : EN 61131-2, EN/IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, EN/IEC 61000-6-5, EN/IEC 61850-3
- Caractéristiques environnementales : Lieux dangereux classe I division 2
- État de l'offre durable : Produit Green Premium
- REACH : Ne contient pas de SVHC, conforme sans SVHC
- RoHS UE : Conformité proactive (hors portée), sans mercure, exemptions appliquées
- RoHS Chine : X
- RAEE : Doit être éliminé selon le système de collecte spécifique en UE
