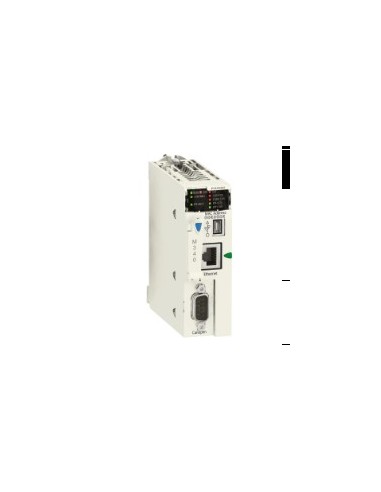

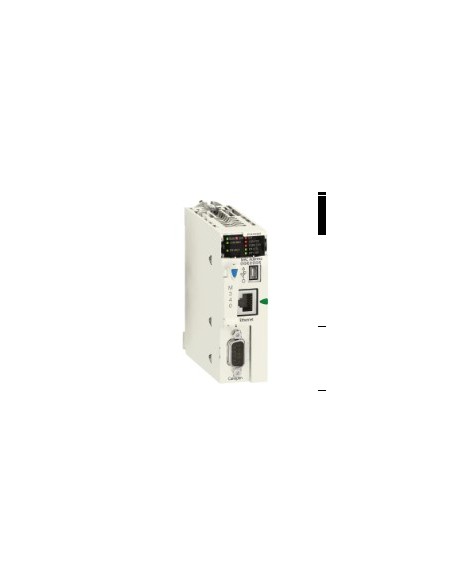

Modulo processore della piattaforma Modicon M340 con capacità per 1024 ingressi/uscite digitali e 256 ingressi/uscite analogiche in configurazione multirack, compatibile con comunicazione CANopen Transparent Ready. Progettato per applicazioni industriali che richiedono integrazione diretta in reti di automazione tramite bus maestro CANopen e Ethernet TCP/IP. Supporta fino a 4 rack e 11 slot, con controllo del movimento per asse indipendente CANopen e 36 canali specifici per applicazione.
Caratteristiche tecniche
- Numero di rack: 4
- Numero di slot: 11
- Capacità ingressi/uscite digitali: 1024 ingressi/uscite (configurazione multirack), 704 ingressi/uscite (configurazione rack singolo)
- Capacità ingressi/uscite analogiche: 256 ingressi/uscite (configurazione multirack), 66 ingressi/uscite (configurazione rack singolo)
- Numero di canali specifici per applicazione: 36
- Canale di controllo: Ritorni programmabili
- Controllo del movimento: Asse indipendente CANopen
- Connessione integrata: Porta USB 12 Mbit/s, bus maestro CANopen SUB-D 9, Ethernet TCP/IP RJ45
- Modalità di trasmissione: 2 coppie schermate intrecciate (20 kbit/s a 1 Mbit/s), 1 coppia intrecciata (10/100 Mbit/s)
- Processore del modulo di comunicazione: 2 modulo di comunicazione Ethernet, 4 modulo AS-Interface
- Servizi di comunicazione: Gestione rete (NMT), PDO, SDO, funzioni speciali (SYNC, EMCY, TIME), gestione larghezza banda, editor dati, messaggistica TCP, Modbus, Rack Viewer, SNMP
- Porta Ethernet: 10BASE-T/100BASE-TX
- Velocità di trasmissione: 1 Mbit/s (0–20 m), 125 kbit/s (0–500 m), 20 kbit/s (0–2500 m), 250 kbit/s (0–250 m), 50 kbit/s (0–1000 m), 500 kbit/s (0–100 m), 800 kbit/s (0–40 m)
- Tipo di bus: CANopen M20 DS 301 V4.02, DS 303-2, DS 405, dispositivi collegati in catena o connessioni CSMA/CA
- Numero di slave: 63 CANopen
- Numero di dispositivi per segmento: 0–16, 0–32, 0–64 (fino a <160 m)
- Memoria: Modulo di memoria BMXRMS008MP, RAM interna 4096 kB, dati RAM interna 3584 kB, simboli e costanti programma
- Dimensione massima aree oggetto: 256 kB dati interni non localizzati
- Dimensione standard aree oggetto: 1024%MWi, 256%KWi, 512 %Mi bit interni localizzati
- Struttura applicazione: 1 task principale ciclico/periodico, 1 task rapido periodico, nessun task ausiliario, 64 task eventi
- Tempo di esecuzione per istruzione: 0,12 µs (booleano), 0,17 µs (parole doppie), 0,25 µs (parole semplici), 1,16 µs (virgola mobile)
- Numero di istruzioni per ms: 6,4 Kinst/ms (65% booleano + 35% aritmetica fissa), 8,1 Kinst/ms (100% booleano)
- Carico sistema: 0,13 ms (task rapido), 0,7 ms (task principale)
- Consumo corrente: 135 mA a 24 V DC
- Alimentazione: Alimentatore interno tramite rack
- LED stato: ETH ACT, CAN RUN, RUN, ETH STS, ETH 100 (verde), E/S, CAN ERR, CARD ERR, ERR (rosso), SER COM (giallo)
- Peso: 0,215 kg
- Temperatura ambiente funzionamento: 0–60 °C
- Umidità relativa: 10–95 % senza condensa
- Grado protezione IP: IP20
- Trattamento protezione: TC
- Direttive: 2014/35/UE (basso voltaggio), 2014/30/UE (EMC)
- Certificazioni: CE, UL, CSA, RCM, Generatore Merchant Navy
- Norme: EN 61131-2, EN/IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, EN/IEC 61000-6-5, EN/IEC 61850-3
- Caratteristiche ambientali: Zone pericolose classe I divisione 2
- Stato offerta sostenibile: Prodotto Green Premium
- REACH: Non contiene SVHC, conforme senza SVHC
- RoHS UE: Conformità proattiva (fuori dallo scopo), senza mercurio, esenzioni applicate
- RoHS Cina: X
- RAEE: Deve essere smaltito secondo sistema raccolta specifico nell'UE
