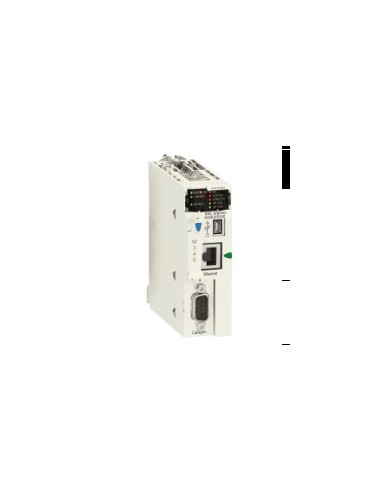

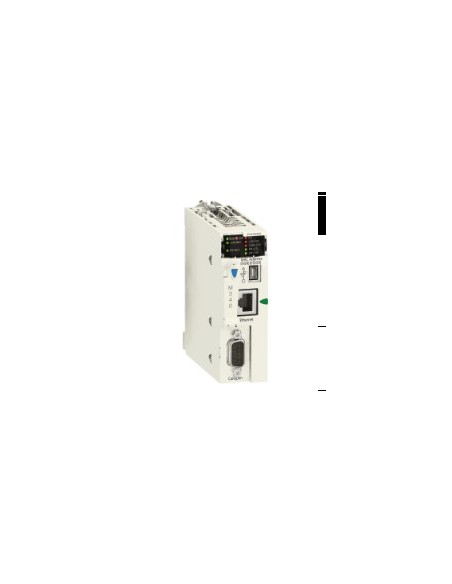

Módulo processador da plataforma Modicon M340 com capacidade para 1024 E/S digitais e 256 E/S analógicas em configuração multirrack, compatível com comunicação CANopen Transparent Ready. Projetado para aplicações industriais que exigem integração direta em redes de automação por meio de barramento mestre CANopen e Ethernet TCP/IP. Suporta até 4 racks e 11 slots, com controle de movimento por eixo independente CANopen e 36 canais específicos de aplicação.
Características técnicas
- Número de racks: 4
- Número de slots: 11
- Capacidade de E/S digital: 1024 E/S (configuração multirrack), 704 E/S (configuração rack simples)
- Capacidade de E/S analógica: 256 E/S (configuração multirrack), 66 E/S (configuração rack simples)
- Número de canais específicos de aplicação: 36
- Canal de controle: Retornos programáveis
- Controle de movimento: Eixo independente CANopen
- Conexão integrada: Porta USB 12 Mbit/s, barramento mestre CANopen SUB-D 9, Ethernet TCP/IP RJ45
- Modo de transmissão: 2 pares trançados blindados (20 kbit/s a 1 Mbit/s), 1 par trançado (10/100 Mbit/s)
- Processador do módulo de comunicação: 2 Módulo de comunicação Ethernet, 4 Módulo AS-Interface
- Serviços de comunicação: Gestão de rede (NMT), PDO, SDO, funções especiais (SYNC, EMCY, TIME), gestão de largura de banda, editor de dados, mensageria TCP, Modbus, Rack Viewer, SNMP
- Porta Ethernet: 10BASE-T/100BASE-TX
- Velocidade de transmissão: 1 Mbit/s (0–20 m), 125 kbit/s (0–500 m), 20 kbit/s (0–2500 m), 250 kbit/s (0–250 m), 50 kbit/s (0–1000 m), 500 kbit/s (0–100 m), 800 kbit/s (0–40 m)
- Tipo de barramento: CANopen M20 DS 301 V4.02, DS 303-2, DS 405, dispositivos ligados em cadeia ou conexões CSMA/CA
- Número de escravos: 63 CANopen
- Número de dispositivos por segmento: 0–16, 0–32, 0–64 (até <160 m)
- Memória: Cartucho de memória BMXRMS008MP, RAM interna 4096 kB, dados RAM interna 3584 kB, símbolos e constantes do programa
- Tamanho máximo de áreas de objeto: 256 kB dados internos não localizados
- Tamanho padrão de áreas de objeto: 1024%MWi, 256%KWi, 512 %Mi bits internos localizados
- Estrutura de aplicação: 1 tarefa mestra cíclica/periódica, 1 tarefa rápida periódica, sem tarefa auxiliar, 64 tarefas de eventos
- Tempo de execução por instrução: 0,12 µs (booleano), 0,17 µs (palavras duplas), 0,25 µs (palavras simples), 1,16 µs (ponto flutuante)
- Número de instruções por ms: 6,4 Kinst/ms (65% booleano + 35% aritmética fixa), 8,1 Kinst/ms (100% booleano)
- Sobrecarga do sistema: 0,13 ms (tarefa rápida), 0,7 ms (tarefa principal)
- Consumo de corrente: 135 mA a 24 V CC
- Alimentação: Fonte de alimentação interna via rack
- LED de estado: ETH ACT, CAN RUN, RUN, ETH STS, ETH 100 (verde), E/S, CAN ERR, CARD ERR, ERR (vermelho), SER COM (amarelo)
- Peso: 0,215 kg
- Temperatura ambiente de funcionamento: 0–60 °C
- Umidade relativa: 10–95 % sem condensação
- Grado de proteção IP: IP20
- Tratamento de proteção: TC
- Directivas: 2014/35/UE (baixa tensão), 2014/30/UE (EMC)
- Certificações: CE, UL, CSA, RCM, Generador Merchant Navy
- Normas: EN 61131-2, EN/IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, EN/IEC 61000-6-5, EN/IEC 61850-3
- Características ambientais: Locais perigosos classe I divisão 2
- Estado de oferta sustentável: Produto Green Premium
- REACH: Não contém SVHC, conforme sem SVHC
- RoHS UE: Cumprimento proativo (fora do escopo), sem mercúrio, isenções aplicadas
- RoHS China: X
- RAEE: Deve ser descartado de acordo com o sistema de coleta específico na UE
