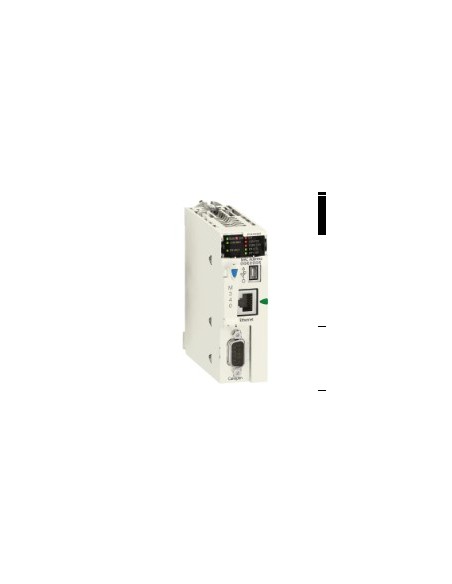

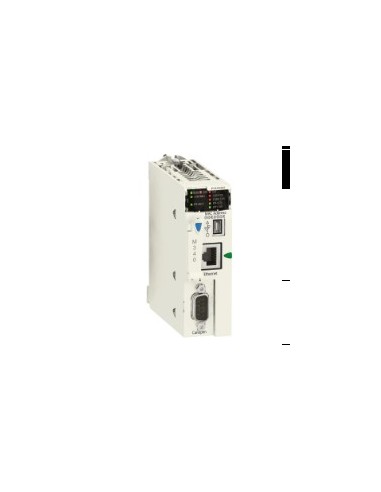

Módulo procesador de la plataforma Modicon M340 con capacidad para 1024 E/S digitales y 256 E/S analógicas en configuración multirrack, compatible con comunicación CANopen Transparent Ready. Diseñado para aplicaciones industriales que requieren integración directa en redes de automatización mediante bus maestro CANopen y Ethernet TCP/IP. Soporta hasta 4 racks y 11 ranuras, con control de movimiento por eje independiente CANopen y 36 canales de aplicación específica.
Características técnicas
- Número de racks: 4
- Número de ranuras: 11
- Capacidad de E/S digital: 1024 E/S (configuración multirrack), 704 E/S (configuración rack simple)
- Capacidad de E/S analógica: 256 E/S (configuración multirrack), 66 E/S (configuración rack simple)
- Número de canales específicos de aplicación: 36
- Canal de control: Retornos programables
- Control de movimiento: Eje independiente CANopen
- Conexión integrada: Puerto USB 12 Mbit/s, Bus maestro CANopen SUB-D 9, Ethernet TCP/IP RJ45
- Modo de transmisión: 2 pares trenzados blindados (20 kbit/s a 1 Mbit/s), 1 par trenzado (10/100 Mbit/s)
- Procesador de módulo de comunicación: 2 Módulo de comunicación Ethernet, 4 Módulo AS-Interface
- Servicios de comunicación: Gestión de red (NMT), PDO, SDO, funciones especiales (SYNC, EMCY, TIME), gestión de ancho de banda, editor de datos, mensajería TCP, Modbus, Rack Viewer, SNMP
- Puerto Ethernet: 10BASE-T/100BASE-TX
- Velocidad de transmisión: 1 Mbit/s (0–20 m), 125 kbit/s (0–500 m), 20 kbit/s (0–2500 m), 250 kbit/s (0–250 m), 50 kbit/s (0–1000 m), 500 kbit/s (0–100 m), 800 kbit/s (0–40 m)
- Tipo de bus: CANopen M20 DS 301 V4.02, DS 303-2, DS 405, dispositivos enlazados por encadenamiento o conexiones CSMA/CA
- Número de esclavos: 63 CANopen
- Número de dispositivos por segmento: 0–16, 0–32, 0–64 (hasta <160 m)
- Memoria: Cartucho de memoria BMXRMS008MP, RAM interna 4096 kB, datos RAM interna 3584 kB, símbolos y constantes del programa
- Tamaño máximo de áreas de objeto: 256 kB datos internos no localizados
- Tamaño estándar de áreas de objeto: 1024%MWi, 256%KWi, 512 %Mi bits internos localizados
- Estructura de aplicación: 1 tarea maestra cíclica/periódica, 1 tarea rápida periódica, sin tarea auxiliar, 64 tareas de eventos
- Tiempo de ejecución por instrucción: 0,12 µs (booleano), 0,17 µs (palabras dobles), 0,25 µs (palabras simples), 1,16 µs (coma flotante)
- Número de instrucciones por ms: 6,4 Kinst/ms (65% booleano + 35% aritmética fija), 8,1 Kinst/ms (100% booleano)
- Sobrecarga del sistema: 0,13 ms (tarea rápida), 0,7 ms (tarea principal)
- Consumo de corriente: 135 mA a 24 V DC
- Alimentación: Fuente de alimentación interna vía rack
- LED de estado: ETH ACT, CAN RUN, RUN, ETH STS, ETH 100 (verde), E/S, CAN ERR, CARD ERR, ERR (rojo), SER COM (amarillo)
- Peso: 0,215 kg
- Temperatura ambiente de funcionamiento: 0–60 °C
- Humedad relativa: 10–95 % sin condensación
- Grado de protección IP: IP20
- Tratamiento de protección: TC
- Directivas: 2014/35/EU (bajo voltaje), 2014/30/EU (EMC)
- Certificaciones: CE, UL, CSA, RCM, Generador Merchant Navy
- Normas: EN 61131-2, EN/IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, EN/IEC 61000-6-5, EN/IEC 61850-3
- Características ambientales: Lugares peligrosos class I division 2
- Estado de oferta sostenible: Producto Green Premium
- REACH: No contiene SVHC, conforme sin SVHC
- RoHS UE: Cumplimiento proactivo (fuera del alcance), sin mercurio, exenciones aplicadas
- RoHS China: X
- RAEE: Debe desecharse según sistema de recolección específico en la UE
