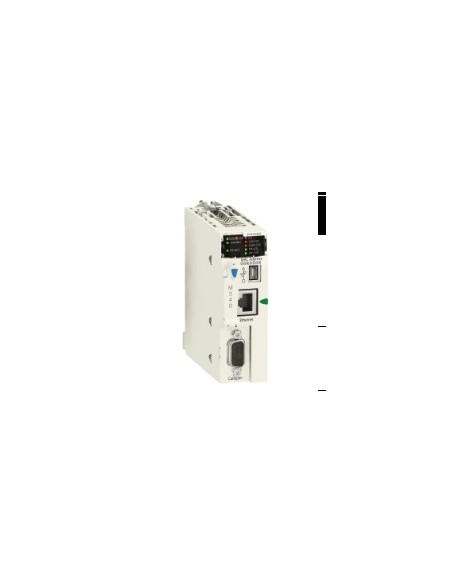

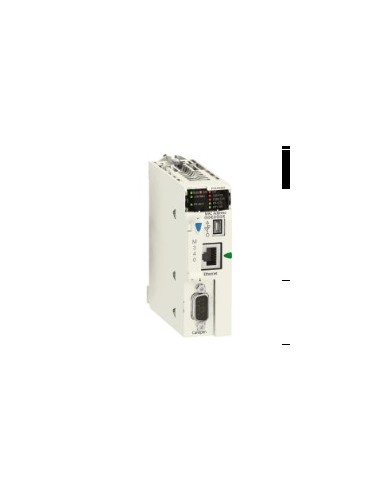

Prozessormodul der Modicon M340-Plattform mit einer Kapazität von 1024 digitalen und 256 analogen Eingängen/Ausgängen in Mehrrack-Konfiguration, kompatibel mit CANopen Transparent Ready-Kommunikation. Entwickelt für industrielle Anwendungen, die eine direkte Integration in Automatisierungsnetze über CANopen-Master-Bus und Ethernet TCP/IP erfordern. Unterstützt bis zu 4 Racks und 11 Steckplätze, mit CANopen-Einzelachsen-Steuerung und 36 spezifischen Anwendungskanälen.
Technische Merkmale
- Anzahl der Racks: 4
- Anzahl der Steckplätze: 11
- Kapazität digitale Eingänge/Ausgänge: 1024 Eingänge/Ausgänge (Mehrrack-Konfiguration), 704 Eingänge/Ausgänge (Einzelrack-Konfiguration)
- Kapazität analoge Eingänge/Ausgänge: 256 Eingänge/Ausgänge (Mehrrack-Konfiguration), 66 Eingänge/Ausgänge (Einzelrack-Konfiguration)
- Anzahl spezifischer Anwendungskanäle: 36
- Steuerkanal: Programmierbare Rückmeldungen
- Positioniersteuerung: Einzelachsen-Steuerung über CANopen
- Integrierte Anschlüsse: USB-Port 12 Mbit/s, CANopen-Master-Bus SUB-D 9, Ethernet TCP/IP RJ45
- Übertragungsmodus: 2 geschirmte Doppeldrahtpaare (20 kbit/s bis 1 Mbit/s), 1 geschirmtes Doppeldrahtpaar (10/100 Mbit/s)
- Modul für Kommunikation: 2 Ethernet-Kommunikationsmodule, 4 AS-Interface-Module
- Kommunikationsdienste: Netzwerkverwaltung (NMT), PDO, SDO, Spezialfunktionen (SYNC, EMCY, TIME), Bandbreitenverwaltung, Dateneditor, TCP-Nachrichten, Modbus, Rack Viewer, SNMP
- Ethernet-Anschluss: 10BASE-T/100BASE-TX
- Übertragungsgeschwindigkeit: 1 Mbit/s (0–20 m), 125 kbit/s (0–500 m), 20 kbit/s (0–2500 m), 250 kbit/s (0–250 m), 50 kbit/s (0–1000 m), 500 kbit/s (0–100 m), 800 kbit/s (0–40 m)
- Bustyp: CANopen M20 DS 301 V4.02, DS 303-2, DS 405, Geräte über Kaskadierung oder CSMA/CA-Verbindungen
- Anzahl der Slaves: 63 CANopen
- Anzahl der Geräte pro Segment: 0–16, 0–32, 0–64 (bis <160 m)
- Speicher: Speicherkarte BMXRMS008MP, interner RAM 4096 kB, interne RAM-Daten 3584 kB, Programm-Symbole und Konstanten
- Maximale Objektbereichsgröße: 256 kB interne nicht lokalisierte Daten
- Standardgröße Objektbereiche: 1024%MWi, 256%KWi, 512 %Mi interne lokalisierte Bits
- Anwendungsstruktur: 1 zyklische/periodische Hauptaufgabe, 1 schnelle periodische Aufgabe, keine Hilfsaufgabe, 64 Ereignis-Aufgaben
- Ausführungszeit pro Anweisung: 0,12 µs (boolesch), 0,17 µs (Doppelwort), 0,25 µs (Einfachwort), 1,16 µs (Gleitkommazahl)
- Anzahl Anweisungen pro ms: 6,4 Kinst/ms (65% boolesch + 35% feste Arithmetik), 8,1 Kinst/ms (100% boolesch)
- Systemüberlastung: 0,13 ms (schnelle Aufgabe), 0,7 ms (Hauptaufgabe)
- Stromverbrauch: 135 mA bei 24 V DC
- Versorgung: Interne Stromversorgung über Rack
- LED-Anzeige: ETH ACT, CAN RUN, RUN, ETH STS, ETH 100 (grün), Eingänge/Ausgänge, CAN ERR, CARD ERR, ERR (rot), SER COM (gelb)
- Gewicht: 0,215 kg
- Betriebstemperatur: 0–60 °C
- Relative Luftfeuchtigkeit: 10–95 % ohne Kondensation
- Schutzart IP: IP20
- Schutzbehandlung: TC
- Richtlinien: 2014/35/EU (Niederspannung), 2014/30/EU (EMV)
- Zertifizierungen: CE, UL, CSA, RCM, Merchant Navy Generator
- Normen: EN 61131-2, EN/IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, EN/IEC 61000-6-5, EN/IEC 61850-3
- Umweltbedingungen: Gefährliche Orte Klasse I, Division 2
- Umweltfreundliches Angebot: Green Premium-Produkt
- REACH: Keine SVHC enthalten, konform ohne SVHC
- RoHS EU: Proaktive Konformität (außerhalb des Anwendungsbereichs), kein Quecksilber, Ausnahmen angewendet
- RoHS China: X
- Altfahrzeug-Abfall: Entsorgung gemäß spezifischem Sammel-System in der EU
