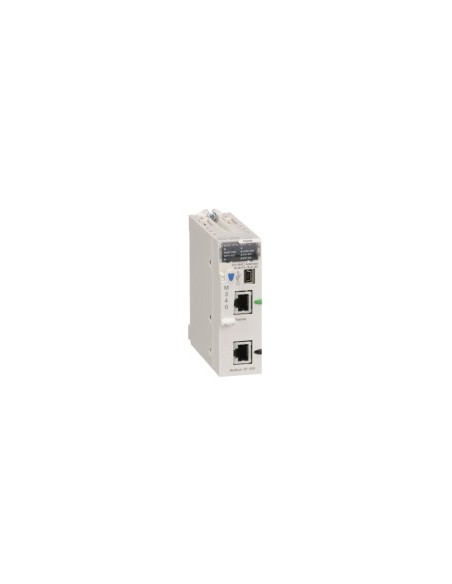

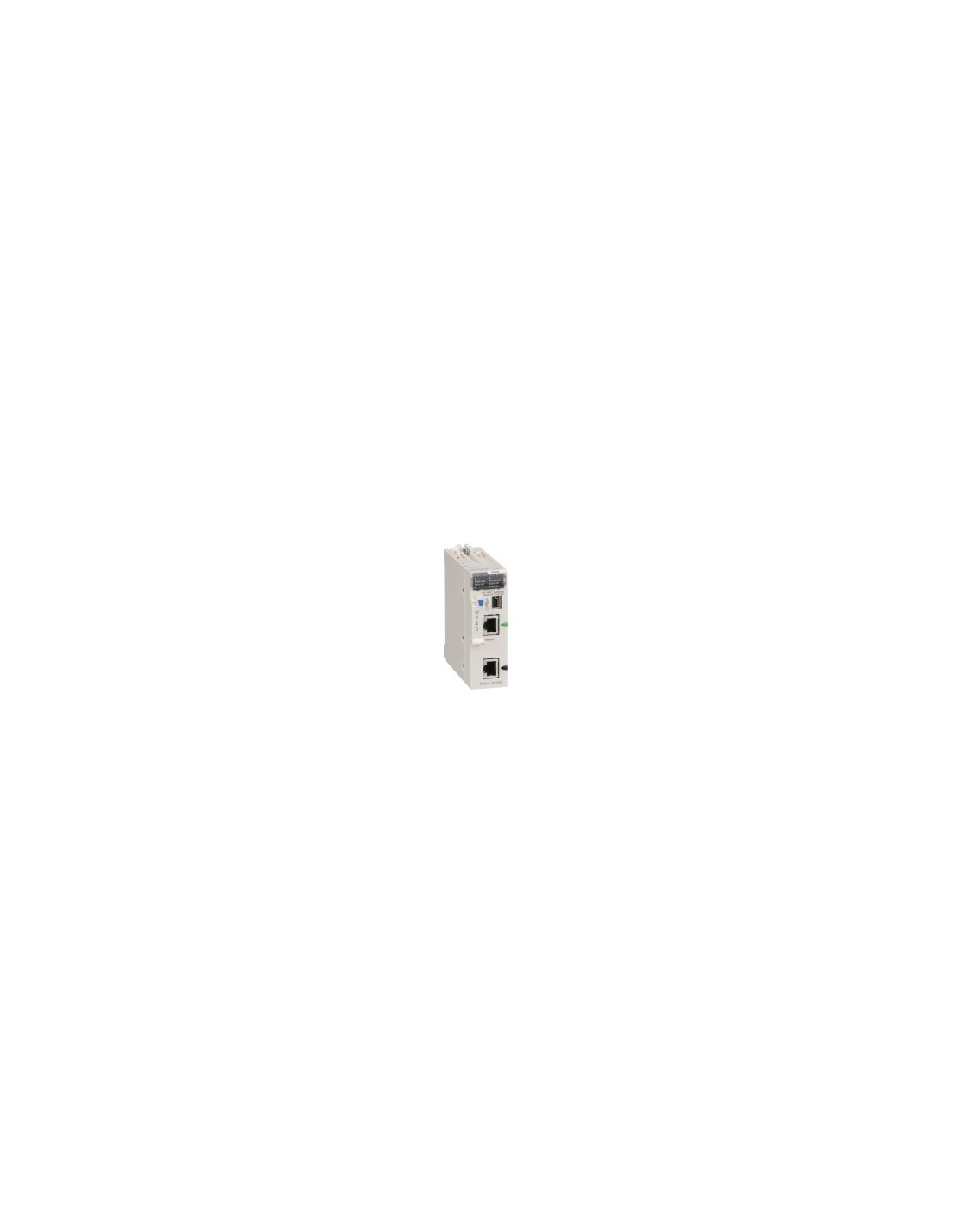

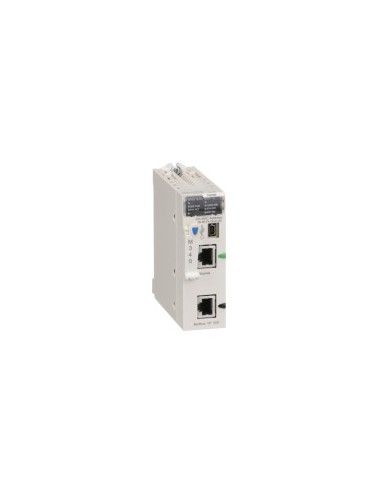

Módulo procesador de la plataforma Modicon M340, diseñado para aplicaciones industriales con soporte para comunicación transparente CANopen. Compatible con hasta 4 racks y 11 ranuras, ofrece capacidad para 1024 entradas/salidas digitales en configuración multirrack y 256 entradas/salidas analógicas. Incluye 36 canales específicos de aplicación y soporte para monitorización mediante contadores de diagnóstico Modbus y contadores de eventos Modbus.
Características técnicas
- Número de racks: 4
- Número de ranuras: 11
- Capacidad de E/S digital: 1024 (multirrack), 704 (rack simple)
- Capacidad de E/S analógica: 256 (multirrack), 66 (rack simple)
- Número de canales específicos de aplicación: 36
- Monitorización: Contadores de diagnóstico Modbus, contadores de eventos Modbus
- Canal de control: Retornos programables
- Conexiones integradas: Enlace serie sin aislamiento RJ45 (modo de caracteres, RS232C, RS485), puerto USB a 12 Mbit/s, Ethernet TCP/IP RJ45 (10BASE-T/100BASE-TX)
- Número de dispositivos por segmento: hasta 32 (modo de caracteres y Modbus)
- Longitud de bus: hasta 10 m (no aislado), hasta 1000 m (aislado), hasta 15 m (punto a punto)
- Número de direcciones: 0–248 (modo de caracteres y Modbus)
- Parámetro de control: CRC (RTU Modbus), LRC (ASCII y modo de caracteres)
- Memoria: Cartón de memoria BMXRMS008MP, RAM interna 4096 kB, datos RAM interna 3584 kB, símbolos y constantes del programa
- Estructura de aplicación: 1 tarea maestra cíclica, 1 tarea rápida periódica, sin tarea auxiliar, 64 tareas de eventos
- Tiempo de ejecución por instrucción: 0,12 µs (booleano), 0,17 µs (palabras dobles), 0,25 µs (palabras simples), 1,16 µs (coma flotante)
- Sobrecarga del sistema: 0,13 ms (tarea rápida), 0,7 ms (tarea principal)
- Consumo de corriente: 95 mA a 24 V DC
- Alimentación: Interna a través del rack
- LED de estado: ETH ACT, RUN, ETH STS, ETH 100, E/S, CARD ERR, ERR, SER COM
- Peso: 0,205 kg
- Temperatura de funcionamiento: 0–60 °C
- Humedad relativa: 10–95 % sin condensación
- Grado de protección: IP20
- Tratamiento de protección: TC
- Certificaciones: CE, UL, CSA, RCM, Generador Merchant Navy
- Normas: EN 61131-2, EN/IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, EN/IEC 61000-6-5, EN/IEC 61850-3
- Directivas: 2014/35/EU (bajo voltaje), 2014/30/EU (EMC)
- Características ambientales: Lugares peligrosos, clase I división 2
- Estado de oferta sostenible: Producto Green Premium
- REACH: Sin SVHC
- RoHS UE: Cumplimiento proactivo (fuera del alcance)
- Sin mercurio: Sí
- Exenciones RoHS: Sí
- Normativa RoHS China: X
- RAEE: Desecho según sistema específico en UE, no en contenedor de basura
