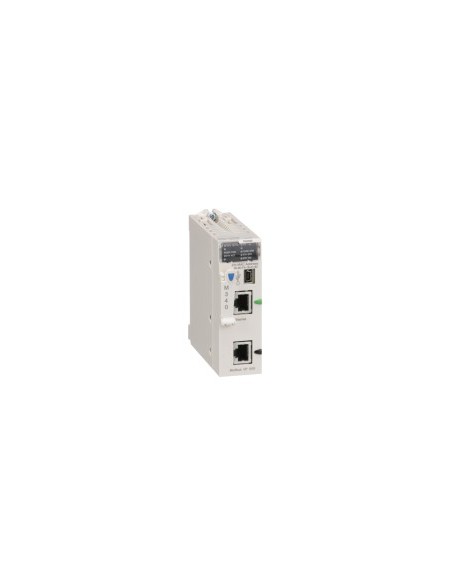

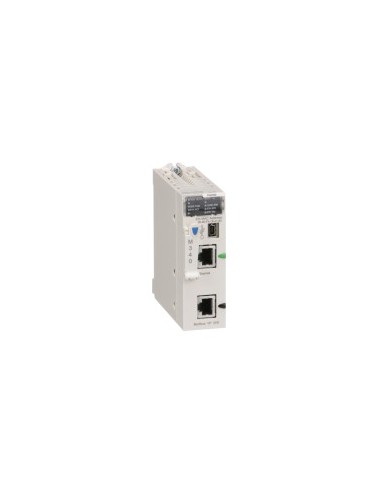

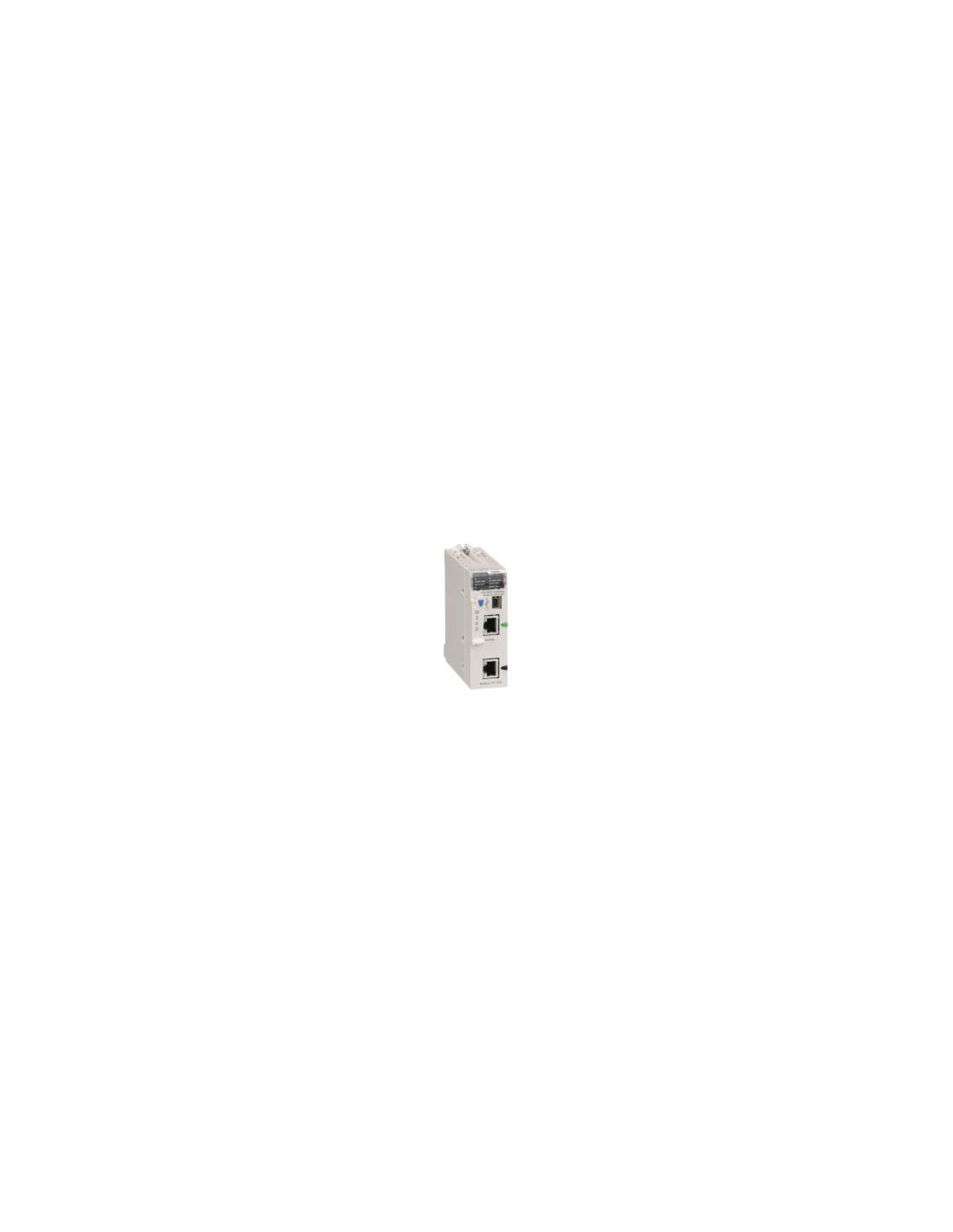

Módulo processador da plataforma Modicon M340, projetado para aplicações industriais com suporte para comunicação transparente CANopen. Compatível com até 4 racks e 11 slots, oferece capacidade para 1024 entradas/saídas digitais em configuração multirrack e 256 entradas/saídas analógicas. Inclui 36 canais específicos de aplicação e suporte para monitorização através de contadores de diagnóstico Modbus e contadores de eventos Modbus.
Características técnicas
- Número de racks: 4
- Número de slots: 11
- Capacidade de E/S digital: 1024 (multirrack), 704 (rack simples)
- Capacidade de E/S analógica: 256 (multirrack), 66 (rack simples)
- Número de canais específicos de aplicação: 36
- Monitorização: Contadores de diagnóstico Modbus, contadores de eventos Modbus
- Canal de controle: Retornos programáveis
- Conexões integradas: Enlace série sem isolamento RJ45 (modo de caracteres, RS232C, RS485), porta USB a 12 Mbit/s, Ethernet TCP/IP RJ45 (10BASE-T/100BASE-TX)
- Número de dispositivos por segmento: até 32 (modo de caracteres e Modbus)
- Comprimento do barramento: até 10 m (não isolado), até 1000 m (isolado), até 15 m (ponto a ponto)
- Número de endereços: 0–248 (modo de caracteres e Modbus)
- Parâmetro de controle: CRC (RTU Modbus), LRC (ASCII e modo de caracteres)
- Memória: Cartão de memória BMXRMS008MP, RAM interna 4096 kB, dados RAM interna 3584 kB, símbolos e constantes do programa
- Estrutura de aplicação: 1 tarefa mestra cíclica, 1 tarefa rápida periódica, sem tarefa auxiliar, 64 tarefas de eventos
- Tempo de execução por instrução: 0,12 µs (booleano), 0,17 µs (palavras duplas), 0,25 µs (palavras simples), 1,16 µs (ponto flutuante)
- Sobrecarga do sistema: 0,13 ms (tarefa rápida), 0,7 ms (tarefa principal)
- Consumo de corrente: 95 mA a 24 V CC
- Alimentação: Interna através do rack
- LED de estado: ETH ACT, RUN, ETH STS, ETH 100, E/S, CARD ERR, ERR, SER COM
- Peso: 0,205 kg
- Temperatura de funcionamento: 0–60 °C
- Umidade relativa: 10–95 % sem condensação
- Grado de proteção: IP20
- Tratamento de proteção: TC
- Certificações: CE, UL, CSA, RCM, Generador Merchant Navy
- Normas: EN 61131-2, EN/IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, EN/IEC 61000-6-5, EN/IEC 61850-3
- Diretrizes: 2014/35/EU (baixa tensão), 2014/30/EU (EMC)
- Características ambientais: Locais perigosos, classe I divisão 2
- Estado de oferta sustentável: Produto Green Premium
- REACH: Sem SVHC
- RoHS UE: Cumprimento proativo (fora do alcance)
- Sem mercúrio: Sim
- Isenções RoHS: Sim
- Normativa RoHS China: X
- RAEE: Resíduo conforme sistema específico na UE, não em lixo comum
