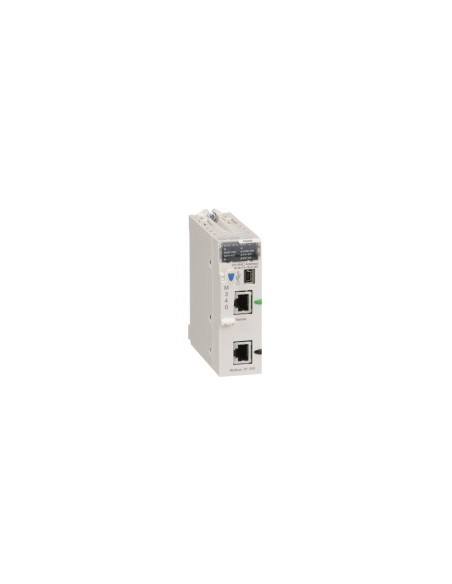

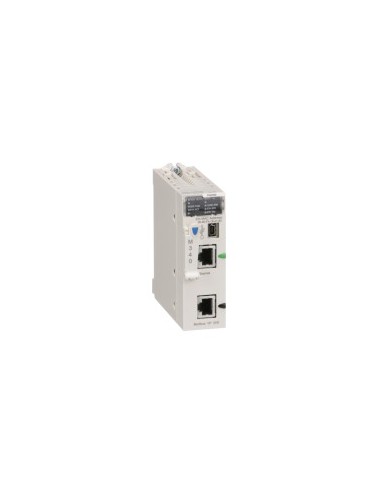

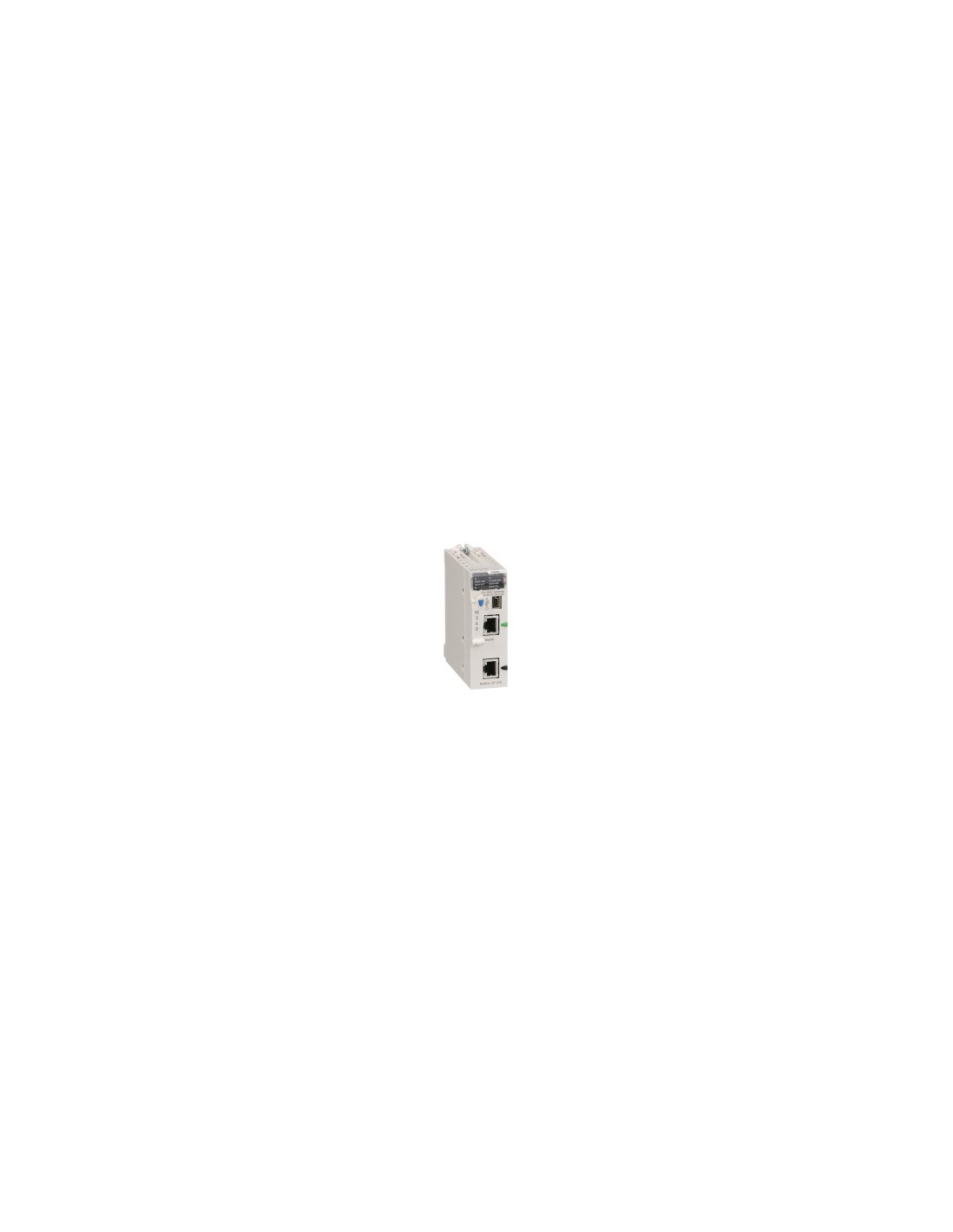

Modulo processore della piattaforma Modicon M340, progettato per applicazioni industriali con supporto per comunicazione transparente CANopen. Compatibile con fino a 4 rack e 11 slot, offre capacità per 1024 ingressi/uscite digitali in configurazione multirack e 256 ingressi/uscite analogiche. Include 36 canali specifici per applicazione e supporto per monitoraggio tramite contatori di diagnostica Modbus e contatori di eventi Modbus.
Caratteristiche tecniche
- Numero di rack: 4
- Numero di slot: 11
- Capacità ingressi/uscite digitale: 1024 (multirack), 704 (rack singolo)
- Capacità ingressi/uscite analogica: 256 (multirack), 66 (rack singolo)
- Numero di canali specifici per applicazione: 36
- Monitoraggio: Contatori di diagnostica Modbus, contatori di eventi Modbus
- Canale di controllo: Ritorni programmabili
- Connessioni integrate: Collegamento seriale senza isolamento RJ45 (modalità caratteri, RS232C, RS485), porta USB a 12 Mbit/s, Ethernet TCP/IP RJ45 (10BASE-T/100BASE-TX)
- Numero di dispositivi per segmento: fino a 32 (modalità caratteri e Modbus)
- Lunghezza bus: fino a 10 m (non isolato), fino a 1000 m (isolato), fino a 15 m (punto a punto)
- Numero di indirizzi: 0–248 (modalità caratteri e Modbus)
- Parametro di controllo: CRC (RTU Modbus), LRC (ASCII e modalità caratteri)
- Memoria: Scheda memoria BMXRMS008MP, RAM interna 4096 kB, dati RAM interna 3584 kB, simboli e costanti del programma
- Struttura applicazione: 1 task principale ciclico, 1 task rapido periodico, senza task ausiliario, 64 task eventi
- Tempo di esecuzione per istruzione: 0,12 µs (booleano), 0,17 µs (parole doppie), 0,25 µs (parole semplici), 1,16 µs (virgola mobile)
- Carico del sistema: 0,13 ms (task rapido), 0,7 ms (task principale)
- Consumo di corrente: 95 mA a 24 V DC
- Alimentazione: Interna tramite rack
- LED di stato: ETH ACT, RUN, ETH STS, ETH 100, E/S, CARD ERR, ERR, SER COM
- Peso: 0,205 kg
- Temperatura di funzionamento: 0–60 °C
- Umidità relativa: 10–95 % senza condensa
- Grado di protezione: IP20
- Trattamento di protezione: TC
- Certificazioni: CE, UL, CSA, RCM, Generatore Merchant Navy
- Norme: EN 61131-2, EN/IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, EN/IEC 61000-6-5, EN/IEC 61850-3
- Directive: 2014/35/EU (basso voltaggio), 2014/30/EU (EMC)
- Caratteristiche ambientali: Luoghi pericolosi, classe I divisione 2
- Stato offerta sostenibile: Prodotto Green Premium
- REACH: Senza SVHC
- RoHS UE: Conformità proattiva (fuori dallo scopo)
- Senza mercurio: Sì
- Esenzioni RoHS: Sì
- Normativa RoHS Cina: X
- RAEE: Rifiuti secondo sistema specifico nell'UE, non nel contenitore per rifiuti
