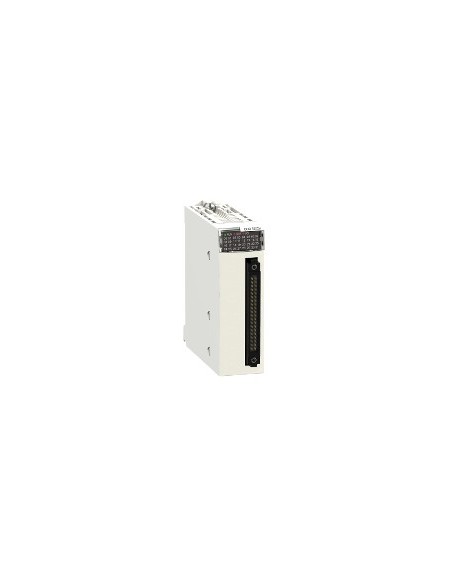

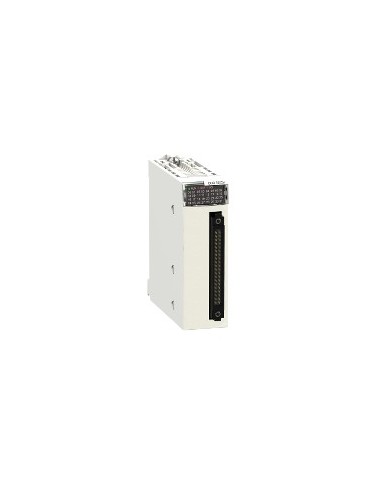

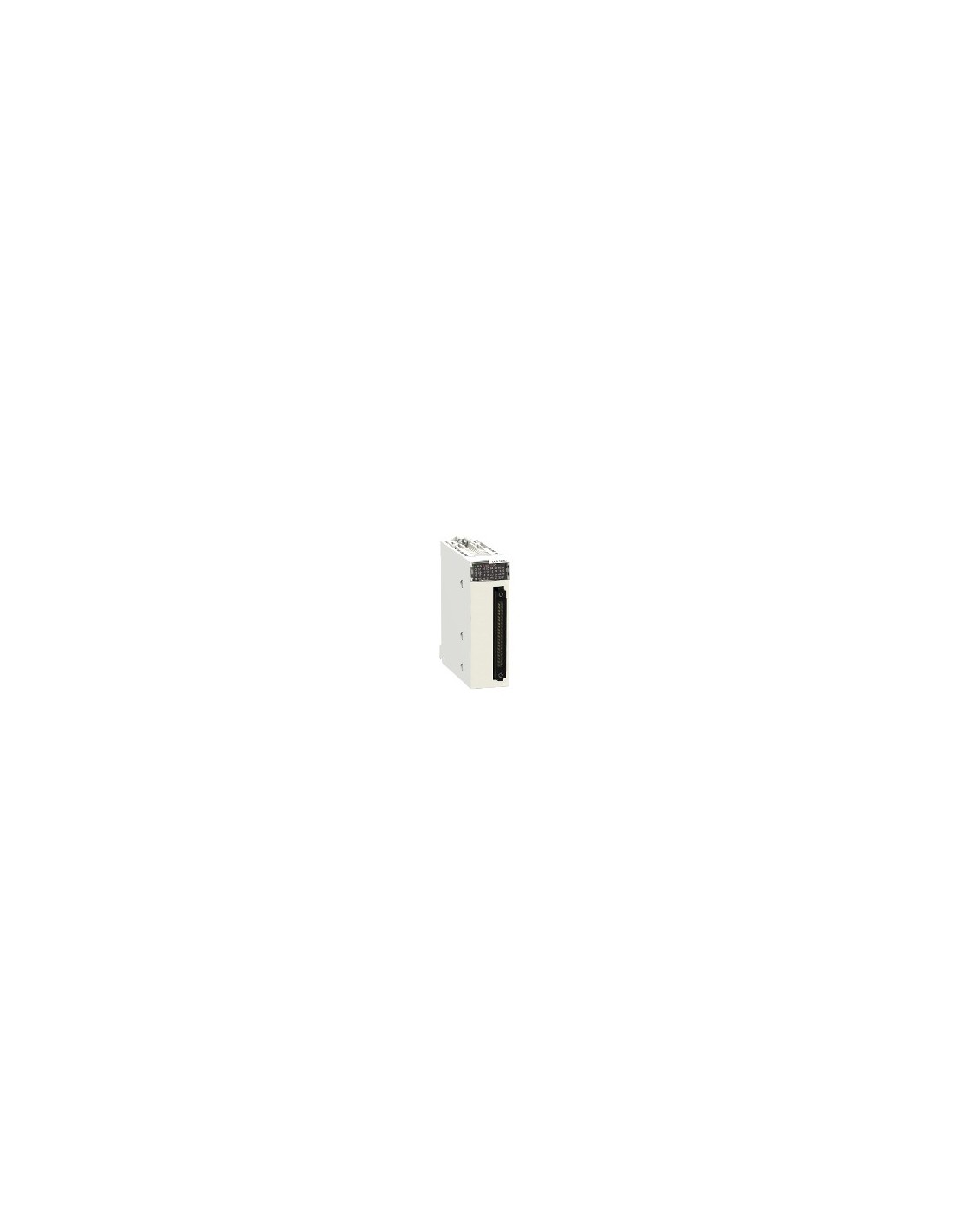

Módulo salida discreta 32 canales 24 V CC

Módulo de salida discreta de 32 canales, tipo estado sólido, con lógica positiva, diseñado para aplicaciones industriales en entornos controlados. Compatible con estándares EN/IEC 61131-2, opera con tensión de salida de 24 V CC (19–30 V CC) y corriente máxima por canal de 0,1 A. Incluye protección contra polaridad inversa, cortocircuitos, sobrecargas y sobretensiones. Presenta aislamiento eléctrico superior a 10 MΩ a 500 V CC y grado de protección IP20. Operativo entre 0 y 60 °C, con resistencia a vibraciones de 3 gn y choques de 30 gn.

Características técnicas

• Número de salidas discretas: 32 acorde a EN/IEC 61131-2
• Tipo de salida digital: Estado sólido
• Lógica de salida discreta: Lógica positiva
• Tensión de salida: 24 V CC (19...30 V CC)
• Corriente de salida digital: 0,1 A
• Fijación: 0,125 A
• Corriente por módulo: 3,2 A
• 1 contacto de puerta: 0,1 mA en estado 0
• Caída de tensión máxima: <1,5 V en estado 1
• Resistencia de aislamiento: > 10 MΩ a 500 V CC
• Potencia disipada: 3,6 W
• Tiempo de respuesta en salida: 1,2 ms
• Paralelo de salidas: Sí, hasta 3 máx.
• Consumo de corriente típico: 125 mA a 3,3 V CC
• MTBF: 312254 h
• Protección: Polaridad inversa, cortocircuitos, sobrecargas, sobretensiones
• Protección contra sobrecargas: Limitador de corriente y disyuntor electrónico (0,125 A < Id < 0,185 A)
• Protección contra sobretensión de salida: Diodo transil
• Protección contra cortocircuitos: Fusible externo de 2 A
• Protección contra inversión de polaridad: Diodo inversor montado
• Tensión umbral de detección: > 18 V CC en estado 0
• Carga máxima de tungsteno: 1,2 W
• Frecuencia de conmutación: 0,5/LI² Hz
• Tiempo máximo de sobrecarga: 15 ms
• Impedancia óhmica de carga: >= 220 Ω
• LED de estado: RUN (verde), diagnóstico por canal (verde), ERR (rojo), E/S (rojo)
• Peso: 0,11 kg
• Grado de protección: IP20
• Directivas: 2014/35/EU (bajo voltaje), 2014/30/EU (EMC)
• Fuerza dieléctrica: 1500 V AC (salida/aterramiento), 1500 V AC (salida/lógica interna), 500 V CC (entre grupos de canales)
• Resistencia a vibraciones: 3 gn
• Resistencia a choques: 30 gn
• Temperatura ambiente de almacenamiento: -40…85 °C
• Temperatura ambiente de funcionamiento: 0…60 °C
• Humedad relativa: 5…95 % a 55 °C sin condensación
• Altitud máxima de funcionamiento: 0...2000 m, 2000...5000 m con
• Estado de oferta sostenible: Producto Green Premium
• Reglamento REACh: No contiene SVHC
• Conforme con REACh sin SVHC: Sí
• Directiva RoHS UE: Cumplimiento proactivo (fuera del alcance)
• Sin mercurio: Sí
• Exenciones de RoHS: Sí
• Normativa de RoHS China: X
• RAEE: Debe desecharse mediante sistemas específicos en la UE
