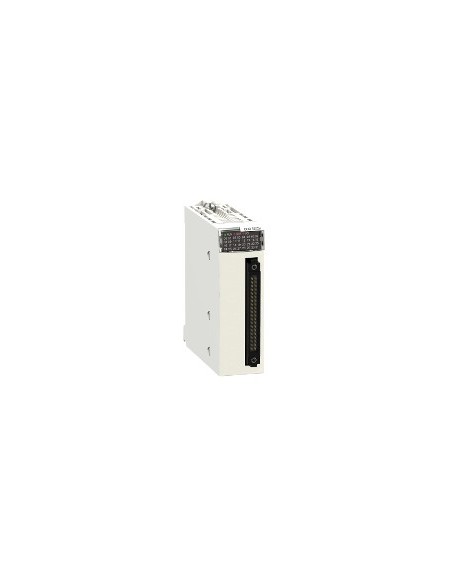

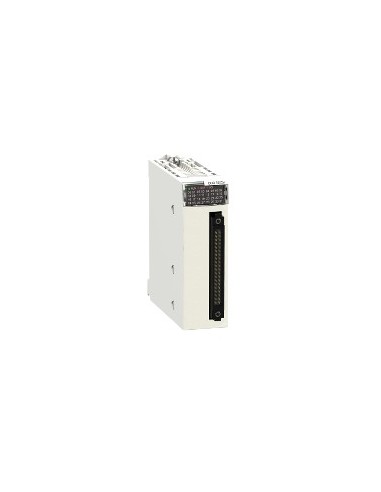

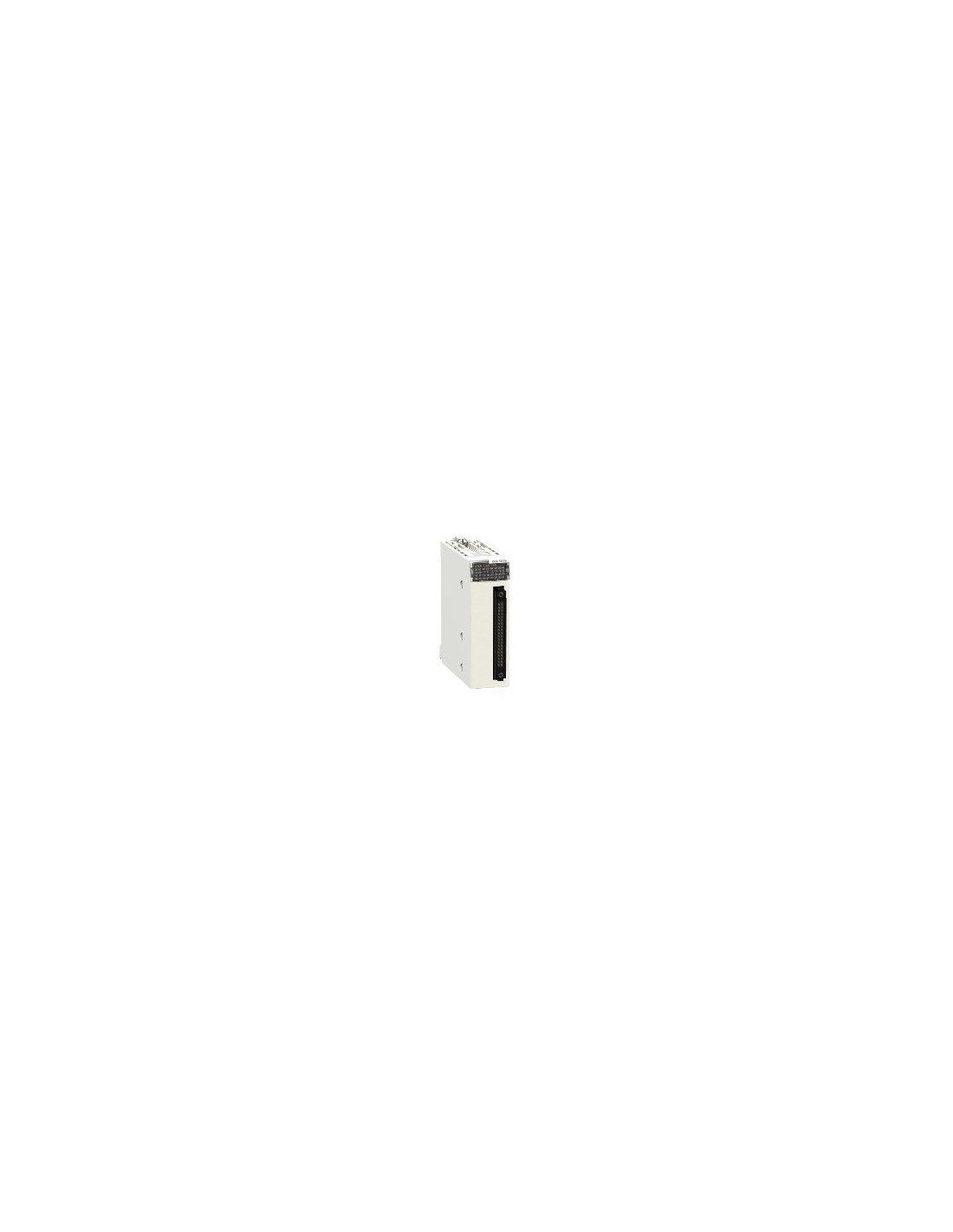

Modulo uscita discreta 32 canali 24 V CC

Modulo uscita discreta a 32 canali, tipo stato solido, con logica positiva, progettato per applicazioni industriali in ambienti controllati. Compatibile con standard EN/IEC 61131-2, funziona con tensione di uscita di 24 V CC (19–30 V CC) e corrente massima per canale di 0,1 A. Include protezione contro polarità inversa, cortocircuiti, sovraccarichi e sovratensioni. Presenta isolamento elettrico superiore a 10 MΩ a 500 V CC e grado di protezione IP20. Operativo tra 0 e 60 °C, con resistenza a vibrazioni di 3 gn e urti di 30 gn.

Caratteristiche tecniche

• Numero di uscite discrete: 32 conforme a EN/IEC 61131-2
• Tipo di uscita digitale: Stato solido
• Logica di uscita discreta: Logica positiva
• Tensione di uscita: 24 V CC (19...30 V CC)
• Corrente di uscita digitale: 0,1 A
• Fissaggio: 0,125 A
• Corrente per modulo: 3,2 A
• 1 contatto porta: 0,1 mA nello stato 0
• Caduta di tensione massima: <1,5 V nello stato 1
• Resistenza di isolamento: > 10 MΩ a 500 V CC
• Potenza dissipata: 3,6 W
• Tempo di risposta uscita: 1,2 ms
• Parallelo uscite: Sì, fino a 3 max.
• Consumo di corrente tipico: 125 mA a 3,3 V CC
• MTBF: 312254 h
• Protezione: Polarità inversa, cortocircuiti, sovraccarichi, sovratensioni
• Protezione sovraccarichi: Limitatore di corrente e disgiuntore elettronico (0,125 A < Id < 0,185 A)
• Protezione sovratensione uscita: Diodo transil
• Protezione cortocircuiti: Fusibile esterno da 2 A
• Protezione inversione polarità: Diodo inversore montato
• Tensione soglia rilevamento: > 18 V CC nello stato 0
• Carico massimo tungsteno: 1,2 W
• Frequenza commutazione: 0,5/LI² Hz
• Tempo massimo sovraccarico: 15 ms
• Impedenza carico ohmica: >= 220 Ω
• LED stato: RUN (verde), diagnosi canale (verde), ERR (rosso), E/S (rosso)
• Peso: 0,11 kg
• Grado protezione: IP20
• Direttive: 2014/35/EU (basso voltaggio), 2014/30/EU (EMC)
• Resistenza dielettrica: 1500 V AC (uscita/terra), 1500 V AC (uscita/logica interna), 500 V CC (tra gruppi canali)
• Resistenza vibrazioni: 3 gn
• Resistenza urti: 30 gn
• Temperatura ambiente stoccaggio: -40…85 °C
• Temperatura ambiente funzionamento: 0…60 °C
• Umidità relativa: 5…95 % a 55 °C senza condensa
• Altitudine massima funzionamento: 0...2000 m, 2000...5000 m con
• Stato offerta sostenibile: Prodotto Green Premium
• Regolamento REACh: Non contiene SVHC
• Conforme REACh senza SVHC: Sì
• Direttiva RoHS UE: Conformità proattiva (fuori dal campo)
• Senza mercurio: Sì
• Esclusioni RoHS: Sì
• Normativa RoHS Cina: X
• RAEE: Deve essere smaltito tramite sistemi specifici nell'UE
