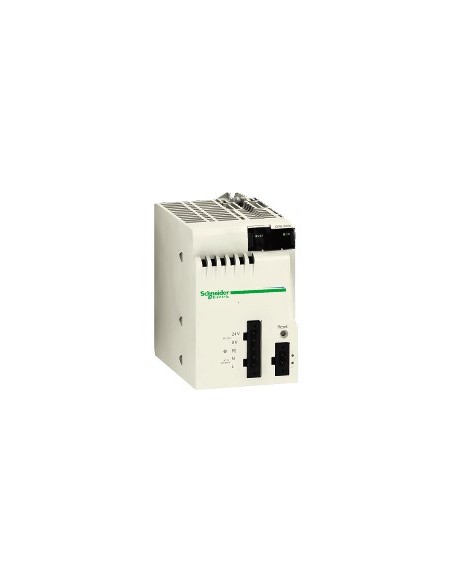

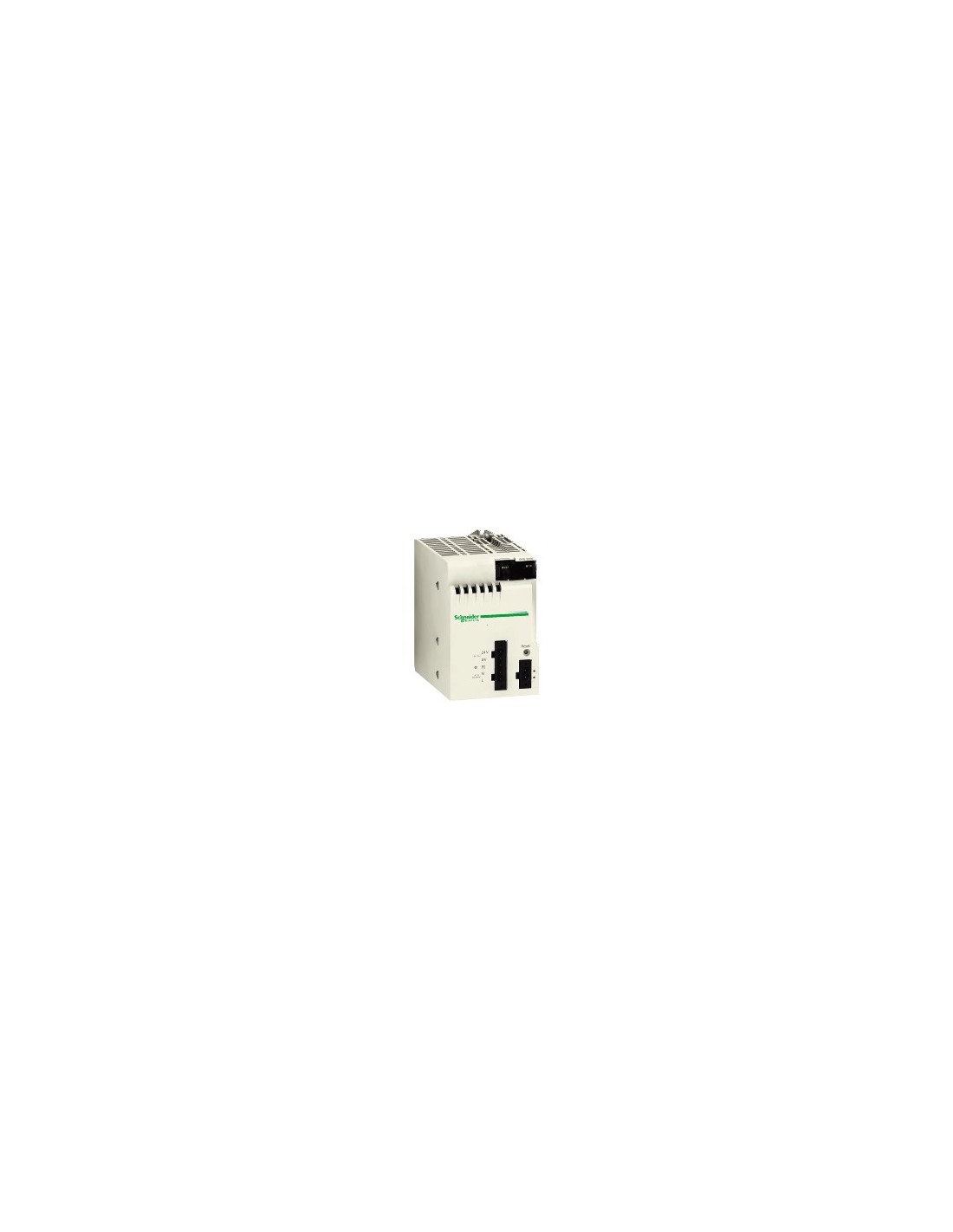

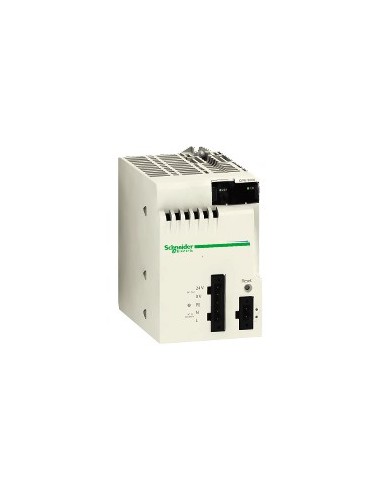

Modulo di alimentazione CA per sistemi Modicon X80, progettato per funzionare con tensioni primarie da 100 a 240 V CA e frequenze di rete da 50/60 Hz. Fornisce tre uscite secondarie: 24 V CC (10,8 W) per l'alimentazione dei sensori, 24 V CC (16,8 W) per il processore e l'alimentazione del modulo I/O, e 3,3 V CC (8,3 W) per l'alimentazione logica del modulo I/O. Include protezione contro sovratensioni, cortocircuiti e sovraccarichi nel circuito secondario, nonché fusibile interno non accessibile nel primario.
Caratteristiche tecniche
- Tensione primaria: 100...240 V CA
- Frequenza di rete: 50/60 Hz
- Livelli di frequenza operativa: 47…63 Hz
- Potenza apparente: 0,07 kVA
- Corrente in ingresso: 0,31 A (240 V), 0,61 A (115 V)
- Potenza secondaria: 10,8 W a 24 V CC (alimentazione sensore), 16,8 W a 24 V CC (processore e alimentazione modulo I/O), 8,3 W a 3,3 V CC (alimentazione logica modulo I/O)
- Corrente secondaria: 0,45 A (24 V CC), 0,7 A (24 V CC), 2,5 A (3,3 V CC)
- Potenza massima dissipata: 8,5 W
- Protezione: Fusibile interno non accessibile (primario), protezione contro sovraccarichi, sovratensioni e cortocircuiti (secondario)
- Resistenza di isolamento: ≥ 100 MΩ (primario/terra), ≥ 100 MΩ (primario/secondario)
- Resistenza dielettrica: 1500 V (primario/secondario, logica), 2300 V (primario/secondario, sensore), 1500 V (primario/terra), 500 V (terra/usata 24 V)
- Resistenza alle vibrazioni: 3 gn
- Resistenza agli urti: 30 gn
- Grado di protezione IP: IP20
- Temperatura di funzionamento: 0…60 °C
- Temperatura di stoccaggio: -40…85 °C
- Umidità relativa: 5…95 % a 55 °C senza condensa
- Altitudine massima di funzionamento: 0...2000 m, 2000...5000 m con riduzione
- LED di stato: Tensione rack OK (1 LED, cavo verde), Tensione sensore OK (1 LED, cavo verde)
- Controllo: Riavvio a freddo tramite pulsante REPOR
- Connessioni: 1 connettore 2 poli (relè allarme), 1 connettore 5 poli (alimentazione linea, messa a terra di protezione, sensore ingresso 24 V CC)
- Direttive: 2014/35/UE (basso voltaggio), 2014/30/UE (EMC)
- Stato sostenibile: Prodotto Green Premium
- RoHS UE: Conformità proattiva (fuori dal campo)
- Mercurio: Non contiene
- Regolamento REACh: Non contiene SVHC
- RAEE: Deve essere smaltito secondo il sistema specifico nell'UE
