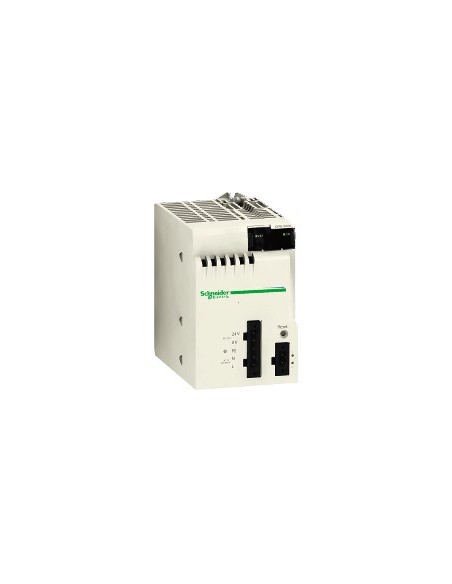

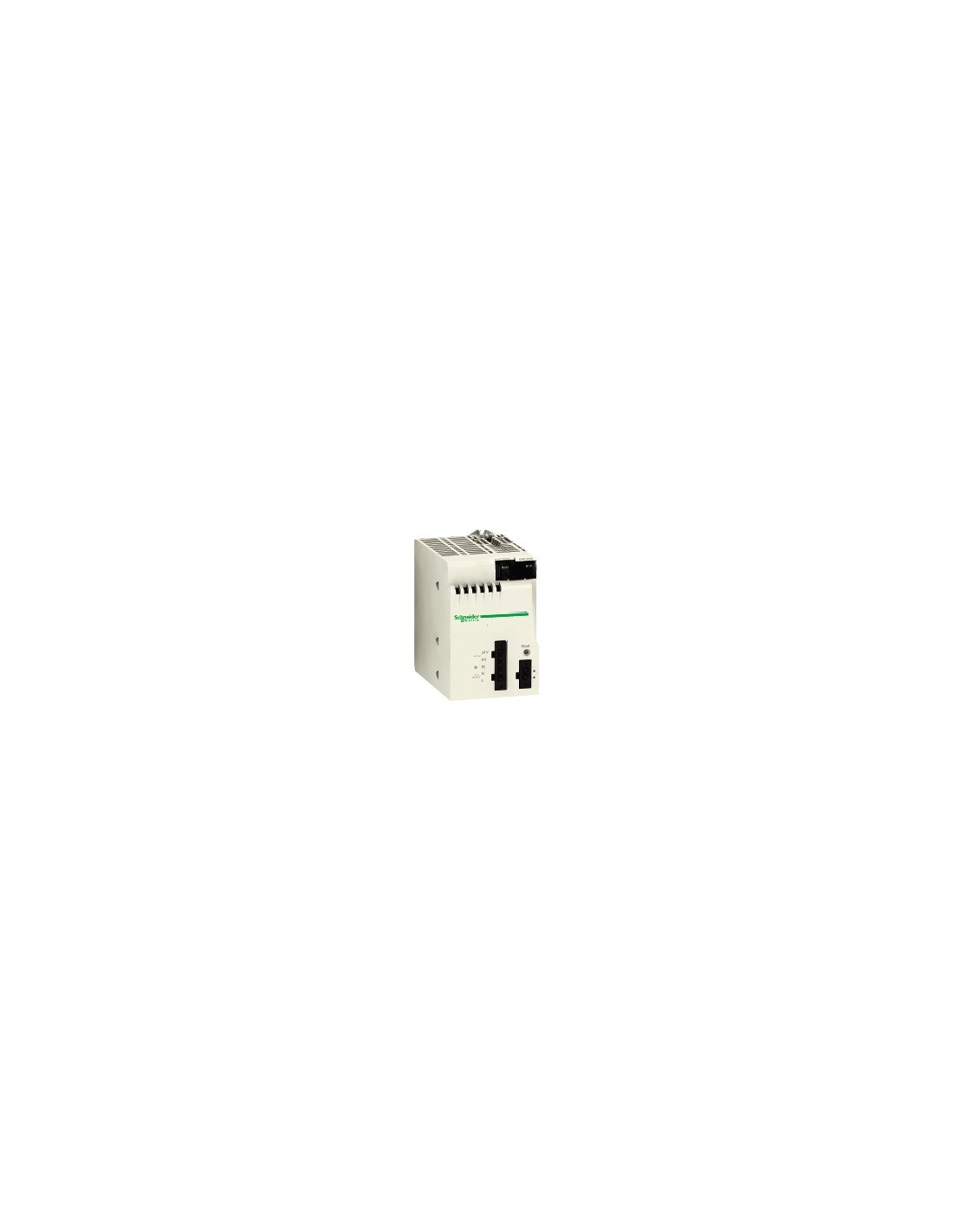

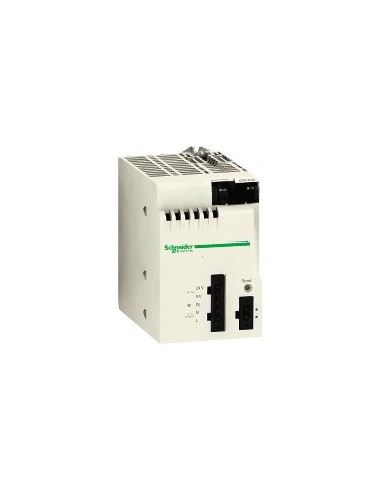

Module d'alimentation Modicon X80 20 W

Module d'alimentation CA pour les systèmes Modicon X80, conçu pour fonctionner avec des tensions primaires de 100 à 240 V CA et des fréquences de réseau de 50/60 Hz. Fournit trois sorties secondaires : 24 V CC (10,8 W) pour l'alimentation des détecteurs, 24 V CC (16,8 W) pour le processeur et l'alimentation du module E/S, et 3,3 V CC (8,3 W) pour l'alimentation logique du module E/S. Inclut une protection contre les surtensions, courts-circuits et surcharges dans le circuit secondaire, ainsi qu'un fusible interne non accessible au primaire.

Caractéristiques techniques

• Tension primaire : 100...240 V CA
• Fréquence du réseau : 50/60 Hz
• Limits de fréquence d'utilisation : 47…63 Hz
• Puissance apparente : 0,07 kVA
• Courant d'entrée : 0,31 A (240 V), 0,61 A (115 V)
• Puissance secondaire : 10,8 W à 24 V CC (alimentation détecteur), 16,8 W à 24 V CC (processeur et alimentation du module E/S), 8,3 W à 3,3 V CC (alimentation logique du module E/S)
• Courant secondaire : 0,45 A (24 V CC), 0,7 A (24 V CC), 2,5 A (3,3 V CC)
• Puissance maximale dissipée : 8,5 W
• Protection : Fusible interne non accessible (primaire), protection contre les surcharges, surtensions et courts-circuits (secondaire)
• Résistance d'isolement : ≥ 100 MΩ (primaire/terre), ≥ 100 MΩ (primaire/secondaire)
• Résistance diélectrique : 1500 V (primaire/secondaire, logique), 2300 V (primaire/secondaire, détecteur), 1500 V (primaire/terre), 500 V (terre/sortie 24 V)
• Résistance aux vibrations : 3 gn
• Résistance aux chocs : 30 gn
• Grade de protection IP : IP20
• Température de fonctionnement : 0…60 °C
• Température de stockage : -40…85 °C
• Humidité relative : 5…95 % à 55 °C sans condensation
• Altitude maximale de fonctionnement : 0...2000 m, 2000...5000 m avec réduction
• LED d'état : Tension du rack OK (1 LED, câble vert), Tension du capteur OK (1 LED, câble vert)
• Contrôle : Redémarrage à froid par bouton de pression REPOR
• Connexions : 1 connecteur 2 broches (relais d'alarme), 1 connecteur 5 broches (alimentation ligne, mise à la terre de protection, capteur d'entrée 24 V CC)
• Directives : 2014/35/UE (basse tension), 2014/30/UE (EMC)
• État durable : Produit Green Premium
• RoHS UE : Conformité proactive (hors portée)
• Mercure : Non présent
• Règlement REACh : Non présent SVHC
• RAEE : Doit être éliminé selon le système spécifique dans l'UE
