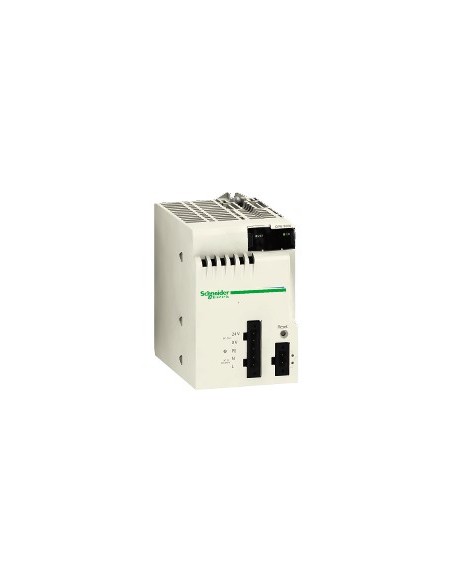

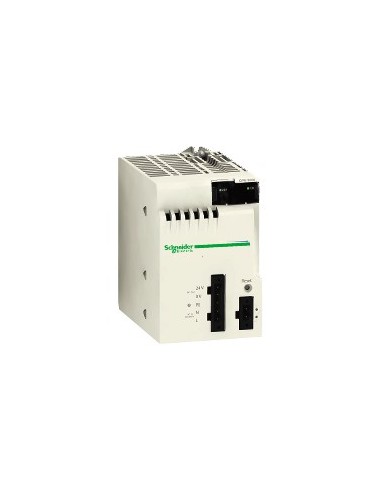

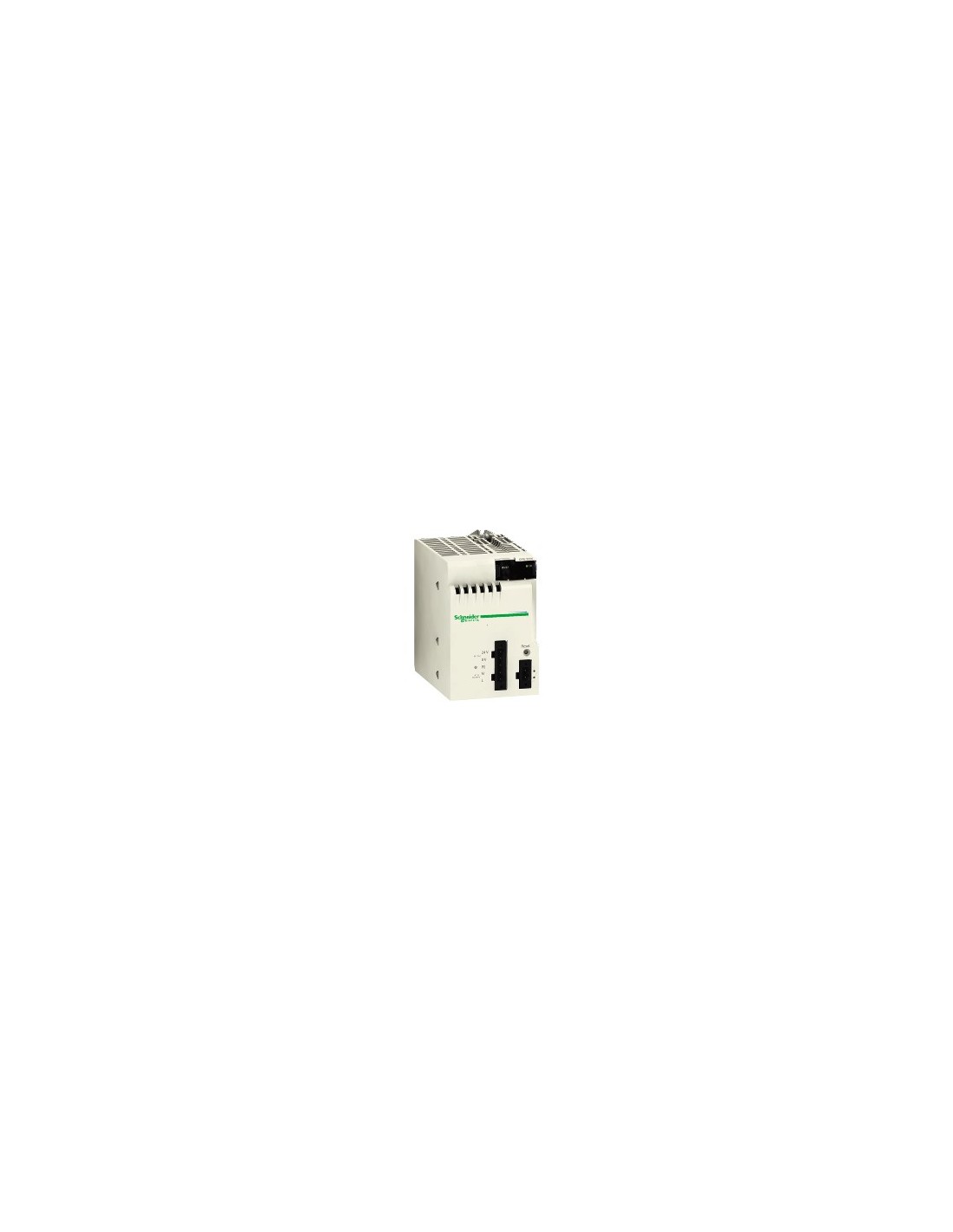

Módulo de alimentación AC para sistemas Modicon X80, diseñado para operar con tensiones primarias de 100 a 240 V AC y frecuencias de red de 50/60 Hz. Proporciona tres salidas secundarias: 24 V CC (10,8 W) para fuente de alimentación de detectores, 24 V CC (16,8 W) para procesador y fuente de alimentación del módulo E/S, y 3,3 V CC (8,3 W) para fuente de alimentación lógica del módulo E/S. Incluye protección contra sobretensiones, cortocircuitos y sobrecargas en el circuito secundario, así como fusible interno no accesible en el primario.
Características técnicas
- Tensión primaria: 100...240 V AC
- Frecuencia de red: 50/60 Hz
- Límites de frecuencia de empleo: 47…63 Hz
- Potencia aparente: 0,07 kVA
- Corriente de entrada: 0,31 A (240 V), 0,61 A (115 V)
- Potencia secundaria: 10,8 W a 24 V CC (fuente alimentación detector), 16,8 W a 24 V CC (procesador y fuente de alimentación del módulo E/S), 8,3 W a 3,3 V CC (fuente de alimentación lógica del módulo E/S)
- Corriente secundaria: 0,45 A (24 V CC), 0,7 A (24 V CC), 2,5 A (3,3 V CC)
- Disipación máxima de potencia: 8,5 W
- Protección: Fusible interno no accesible (primario), protección contra sobrecargas, sobretensión y cortocircuitos (secundario)
- Resistencia de aislamiento: ≥ 100 MΩ (primaria/terra), ≥ 100 MΩ (primaria/secundaria)
- Fuerza dieléctrica: 1500 V (primaria/secundaria, lógica), 2300 V (primaria/secundaria, detector), 1500 V (primaria/terra), 500 V (tierra/salida 24 V)
- Resistencia a vibraciones: 3 gn
- Resistencia a choques: 30 gn
- Grado de protección IP: IP20
- Temperatura de funcionamiento: 0…60 °C
- Temperatura de almacenamiento: -40…85 °C
- Humedad relativa: 5…95 % a 55 °C sin condensación
- Altitud máxima de funcionamiento: 0...2000 m, 2000...5000 m con reducción
- LED de estado: Tensión del rack OK (1 LED, cable verde), Tensión del sensor OK (1 LED, cable verde)
- Control: Reinicio a frío mediante botón de presión REPOR
- Conexiones: 1 conector 2 pines (relé de alarme), 1 conector 5 pines (alimentación de línea, aterramiento de protección, sensor de entrada 24 V CC)
- Directivas: 2014/35/EU (bajo voltaje), 2014/30/EU (EMC)
- Estado sostenible: Producto Green Premium
- RoHS UE: Cumplimiento proactivo (fuera del alcance)
- Mercurio: No contiene
- Reglamento REACh: No contiene SVHC
- RAEE: Debe desecharse según sistema específico en la UE
