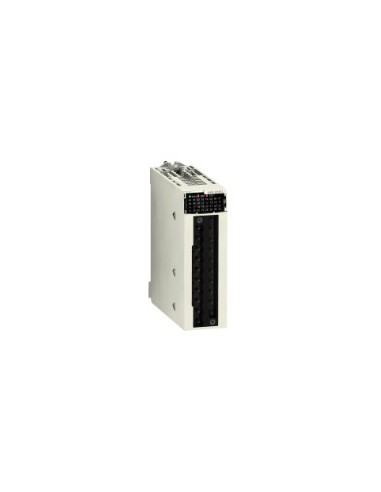

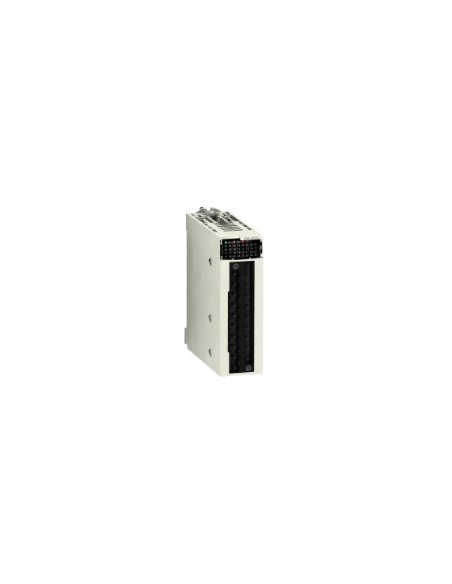

Modulo ingresso analogico 8 canali non isolato

Modulo ingresso analogico a 8 canali per sistemi Modicon X80, progettato per l'acquisizione di segnali analogici senza isolamento. Compatibile con tensioni e correnti in intervalli standard, consente l'integrazione diretta in ambienti di controllo industriale.

Caratteristiche tecniche

• Numero di ingressi analogici: 8
• Tipo di ingresso analogico: Corrente +/- 20 mA, Corrente 0...20 mA, Corrente 4...20 mA, Tensione +/- 10 V, Tensione +/- 5 V, Tensione 0...10 V, Tensione 0...5 V, Tensione 1...5 V
• Conversione analogico/digitale: 16 bit
• Risoluzione ingresso analogico: 15 bit + segno
• Risoluzione misura: 0,36 mV (±10 V, 0...10 V, 0...5 V, 1...5 V), 1,4 µA (±20 mA, 0...20 mA, 4...20 mA)
• Errori di misura: 0,15% scala completa (±20 mA, 0...20 mA, 4...20 mA), 0,075% scala completa (±10 V, 0...10 V, 0...5 V, 1...5 V, ±5 V)
• Temperatura di funzionamento: 0…60 °C
• Temperatura di stoccaggio: -40…85 °C
• Umidità relativa: 5…95 % a 55 °C senza condensa
• Grado di protezione: IP20
• Consumo energetico: 0,90 W (24 V CC tipico), 0,32 W (3,3 V CC tipico)
• Resistenza alle vibrazioni: 3 gn
• Resistenza agli urti: 30 gn
• Altitudine massima di funzionamento: 0…2000 m (fino a 5000 m con riduzione)
• LED di stato: RUN (verde), Diagnosi canale (verde), ERR (rosso), I/O (rosso)
• Connessione: 28 contatti, 1 connettore
• Calibrazione: di fabbrica
• Rifiuto modo comune: 100 dB
• Attenuazione minima crosstalk: 80 dB
• Filtro: digitale del primo ordine
• Tempo di lettura nominale: 9 ms per 8 canali
• Tempo di lettura rapida: 1 ms + 1 ms × numero di canali utilizzati
• Valore massimo conversione: ±11,4 V (±10 V, 0...10 V, 0...5 V, 1...5 V), 0,30 mA (±20 mA, 0...20 mA, 4...20 mA)
• Resistenza di ingresso: 10 MΩ in modalità tensione, 250 Ω in modalità corrente
• Direttive: 2014/35/EU (basso voltaggio), 2014/30/EU (EMC)
• Certificazioni: CE, RCM, CSA, UL, generatore Merchant Navy
• Norme: EN/IEC 61010-2-201, EN/IEC 61131-2, UL 61010-2-201, CSA C22.2 No 61010-2-201
• Prodotto Green Premium
• Conforme con REACh senza SVHC
• Direttiva RoHS UE: conformità proattiva (fuori dallo scopo)
• Senza mercurio
• Esclusioni RoHS: Sì
• RAEE: Rifiuto secondo sistema specifico nell'UE
