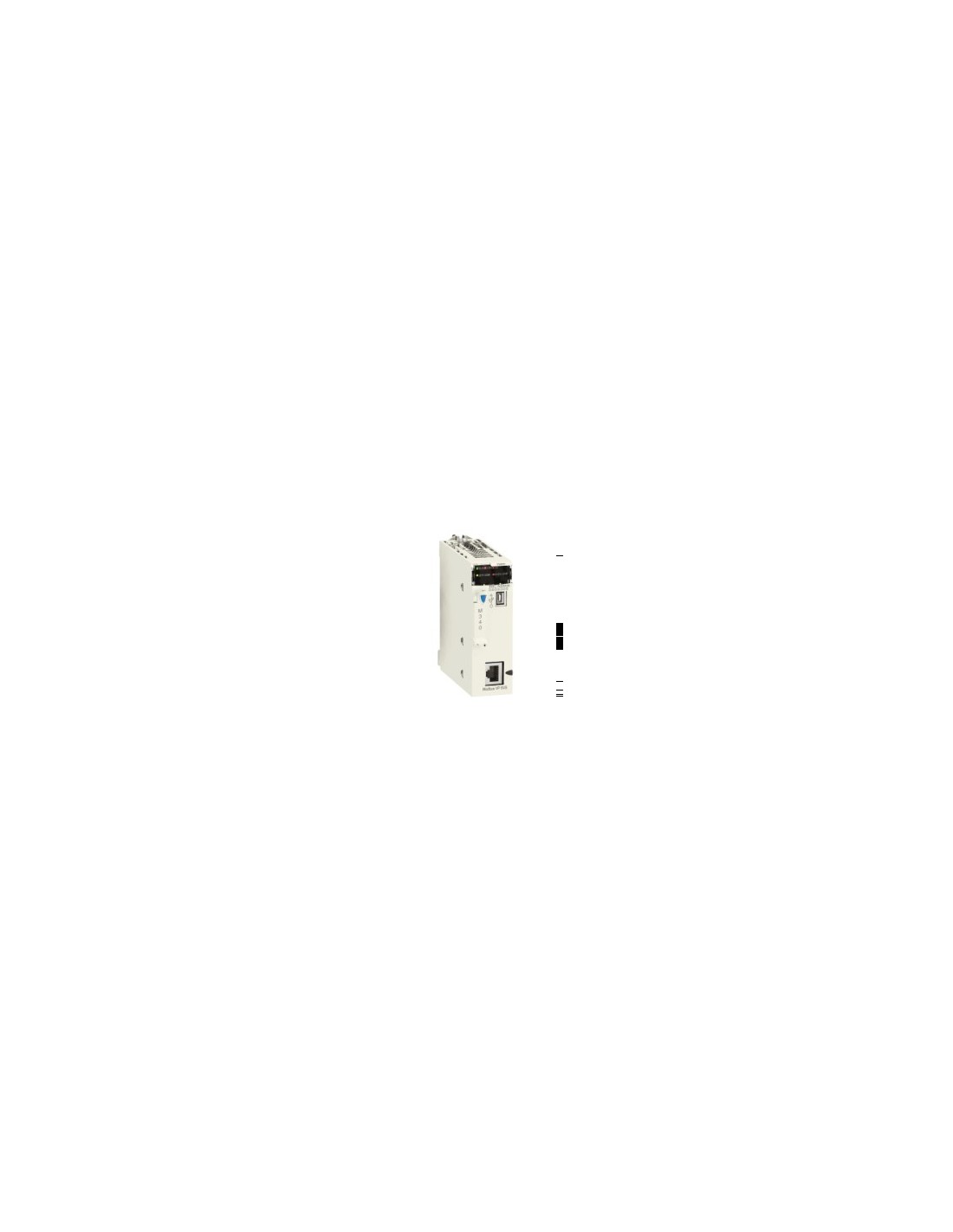

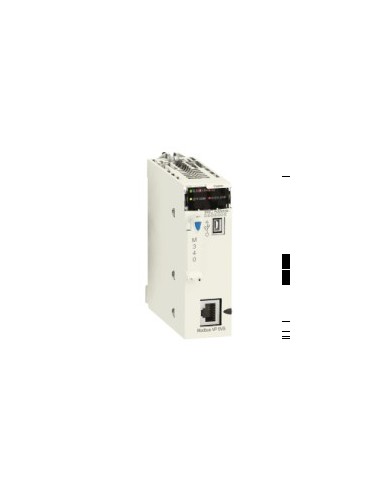

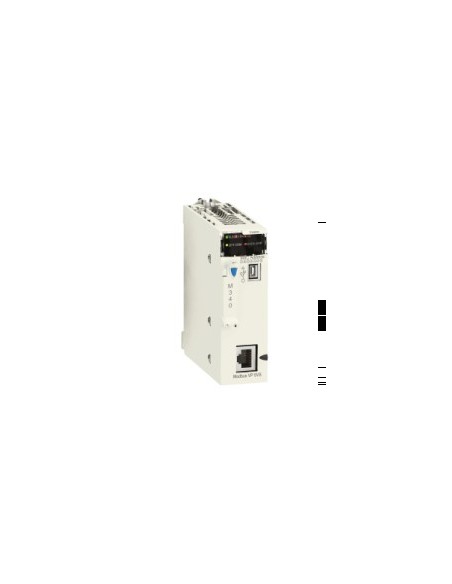

Módulo procesador de la plataforma Modicon M340, diseñado para aplicaciones industriales con capacidad para 1024 entradas/salidas digitales y 256 entradas/salidas analógicas en configuración multirrack. Compatible con rack simple y multirrack, dispone de 11 ranuras y soporta 36 canales específicos de aplicación. Incluye comunicación serie RJ45 y puerto USB a 12 Mbit/s, con soporte para Modbus RTU/ASCII.
Características técnicas
- Número de racks: 1
- Número de ranuras: 11
- Capacidad de E/S digital: 1024 E/S (configuración de rack simple)
- Capacidad de E/S analógica: 256 E/S (configuración de multirrack), 66 E/S (configuración de rack simple)
- Número de canales específicos de aplicación: 36
- Monitorización: Contadores de diagnóstico Modbus, contadores de eventos Modbus
- Canal de control: Retornos programables
- Conexión integrada: Enlace serie sin aislar RJ45, modo de caracteres (RS232C, RS485), modo transmisión asíncrono en banda base, 0,3–19,2 kbit/s; puerto USB a 12 Mbit/s
- Número de dispositivos por segmento: 0…32 (modo de caracteres, Modbus)
- Número de dispositivos punto a punto: 2 (modo de caracteres, Modbus)
- Longitud de bus: 0…10 m (no aislado, modo de caracteres/Modbus), 0…1000 m (aislado, modo de caracteres/Modbus), 0…15 m (punto a punto)
- Longitud de conexiones de derivação: <40 m (Modbus, aislado)
- Número de direcciones: 0…248 (modo de caracteres, Modbus)
- Pedidos: 1 KB datos (modo de caracteres), 252 bytes (RTU Modbus), 504 bytes (ASCII Modbus)
- Parámetro de control: CRC (RTU Modbus), LRC (ASCII, modo de caracteres)
- Memoria: RAM interna 4096 kB, 256 kB datos, 3584 kB constantes y símbolos; cartucho de memoria BMXRMS008MP incluido
- Tamaño máximo de áreas de objeto: 128 kB datos no localizados, 16250 %Mi bits, 32464 %MWi palabras, 32760 %KWi constantes
- Estructura de aplicación: 1 tarea maestra cíclica/periódica, 1 tarea rápida periódica, sin tarea auxiliar, 32 tareas de eventos
- Tiempo de ejecución por instrucción: 0,18 µs (booleano), 0,26 µs (palabras dobles), 0,38 µs (palabras simples), 1,74 µs (coma flotante)
- Número de instrucciones por ms: 4,2 Kinst/ms (65% booleano +35% aritmética fija), 5,4 Kinst/ms (100% booleano)
- Sobrecarga del sistema: 0,2 ms (tarea rápida), 1,05 ms (tarea principal)
- Consumo de corriente: 72 mA a 24 V DC
- Alimentación: Fuente interna vía rack
- LED de estado: RUN (verde), E/S (rojo), CARD ERR (rojo), ERR (rojo), SER COM (amarillo)
- Peso: 0,2 kg
- Temperatura ambiente de funcionamiento: 0…60 °C
- Humedad relativa: 10…95 % sin condensación
- Grado de protección IP: IP20
- Tratamiento de protección: TC
- Directivas: 2014/35/EU (bajo voltaje), 2014/30/EU (EMC)
- Certificaciones: CE, UL, CSA, RCM, Generador Merchant Navy
- Normas: EN 61131-2, EN/IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, EN/IEC 61000-6-5, EN/IEC 61850-3
- Características ambientales: Lugares peligrosos, clase I división 2
- Estado de oferta sostenible: Producto Green Premium
- REACH: Sin SVHC
- RoHS UE: Cumplimiento proactivo (fuera del alcance)
- Sin mercurio: Sí
- Exenciones de RoHS: Sí
- RoHS China: X
- RAEE: Desecho en sistemas de recolección específicos en la UE
