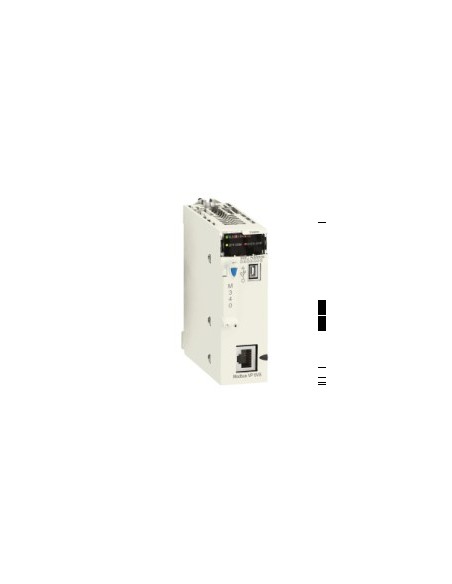

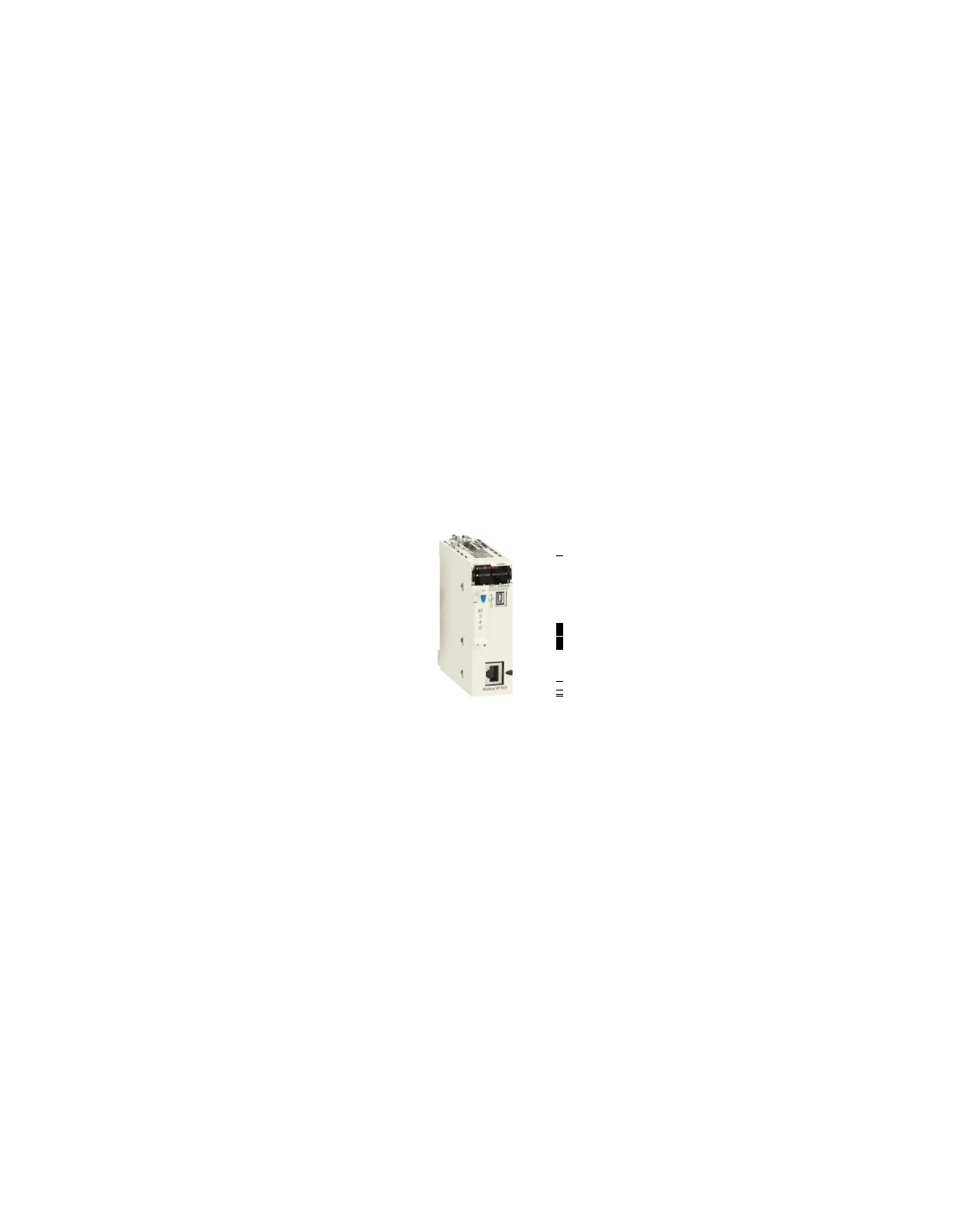

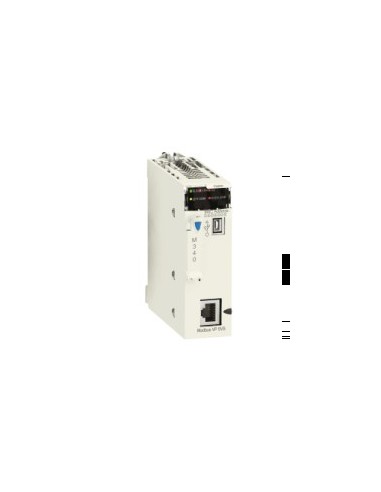

Modulo processore della piattaforma Modicon M340, progettato per applicazioni industriali con capacità per 1024 ingressi/uscite digitali e 256 ingressi/uscite analogiche in configurazione multirrack. Compatibile con rack semplice e multirrack, dispone di 11 slot e supporta 36 canali specifici di applicazione. Include comunicazione seriale RJ45 e porta USB a 12 Mbit/s, con supporto per Modbus RTU/ASCII.
Caratteristiche tecniche
- Numero di rack: 1
- Numero di slot: 11
- Capacità I/O digitale: 1024 I/O (configurazione rack semplice)
- Capacità I/O analogica: 256 I/O (configurazione multirrack), 66 I/O (configurazione rack semplice)
- Numero di canali specifici di applicazione: 36
- Monitoraggio: Contatori diagnostici Modbus, contatori di eventi Modbus
- Canale di controllo: Ritorno programmabile
- Connessione integrata: Collegamento seriale non isolato RJ45, modalità caratteri (RS232C, RS485), modalità trasmissione asincrono a banda base, 0,3 RJ19,2 kbit/s; porta USB a 12 Mbit/s
- Numero di dispositivi per segmento: 0...32 (modalità caratteri, Modbus)
- Numero di dispositivi punto a punto: 2 (modalità caratteri, Modbus)
- Lunghezza del bus: 0...10 m (non isolato, modalità caratteri/Modbus), 0...1000 m (isolato, modalità caratteri/Modbus), 0...15 m (punto a punto)
- Lunghezza dei collegamenti di derivação: < 40 m (Modbus, isolato)
- Numero di indirizzi: 0...248 (modalità caratteri, Modbus)
- Ordini: 1 KB dati (modalità caratteri), 252 bytes (RTU Modbus), 504 bytes (ASCII Modbus)
- Parametri di controllo: CRC (RTU Modbus), LRC (ASCII, modalità caratteri)
- Memoria: RAM interna 4096 kB, 256 kB dati, 3584 kB costanti e simboli; cartuccia di memoria BMXRMS008MP inclusa
- Dimensione massima delle aree oggetto: 128 kB dati non localizzati, 16250 %Mi bit, 32464 %MWi parole, 32760 %KWi costanti
- Struttura di applicazione: 1 compito principale ciclico/periodico, 1 compito rapido periodico, senza compiti ausiliari, 32 compiti di evento
- Tempo di esecuzione mediante istruzione: 0,18 μs (booleano), 0,26 μs (parole doppie), 0,38 μs (parole semplici), 1,74 μs (coma galleggiante)
- Numero di istruzioni per ms: 4,2 Kinst/ms (65% booleano +35% aritmetica fissa), 5,4 Kinst/ms (100% booleano)
- Sovraccarico del sistema: 0,2 ms (compito rapido), 1,05 ms (compito principale)
- Consumo di corrente: 72 mA a 24 V DC
- Alimentazione: Sorgente interna via rack
- LED di stato: RUN (verde), I/S (rosso), CARD ERR (rosso), ERR (rosso), SER COM (giallo)
- Peso: 0,2 kg
- Temperatura ambiente di funzionamento: 0...60 °C
- Umidità relativa: 10...95 % senza condensazione
- Grado di protezione IP: IP20
- Trattamento protettivo: TC
- Direttive: 2014/35/EU (a bassa tensione), 2014/30/EU (EMC)
- Certificati: CE, UL, CSA, RCM, Generatore Merchant Navy
- Norme: EN 61131-2, EN/IEC 61010-2-201, UL 61010-2-201, CSA C22.2 N. 61010-2-201, IACS E10, EN/IEC 61000-6-5, EN/IEC 61850-3
- Caratteristiche ambientali: Luoghi pericolosi, classe I divisione 2
- Stato di offerta sostenibile: Prodotto Green Premium
- REACH: Senza SHCV
- RoHS UE: Rispetto proattivo (fuori portata)
- non contenenti mercurio: Si'.
- Esenzioni da RoHS: Si'.
- RoHS Cina: X
- RAEE: Rigetto in sistemi di raccolta specifici nell'UE
