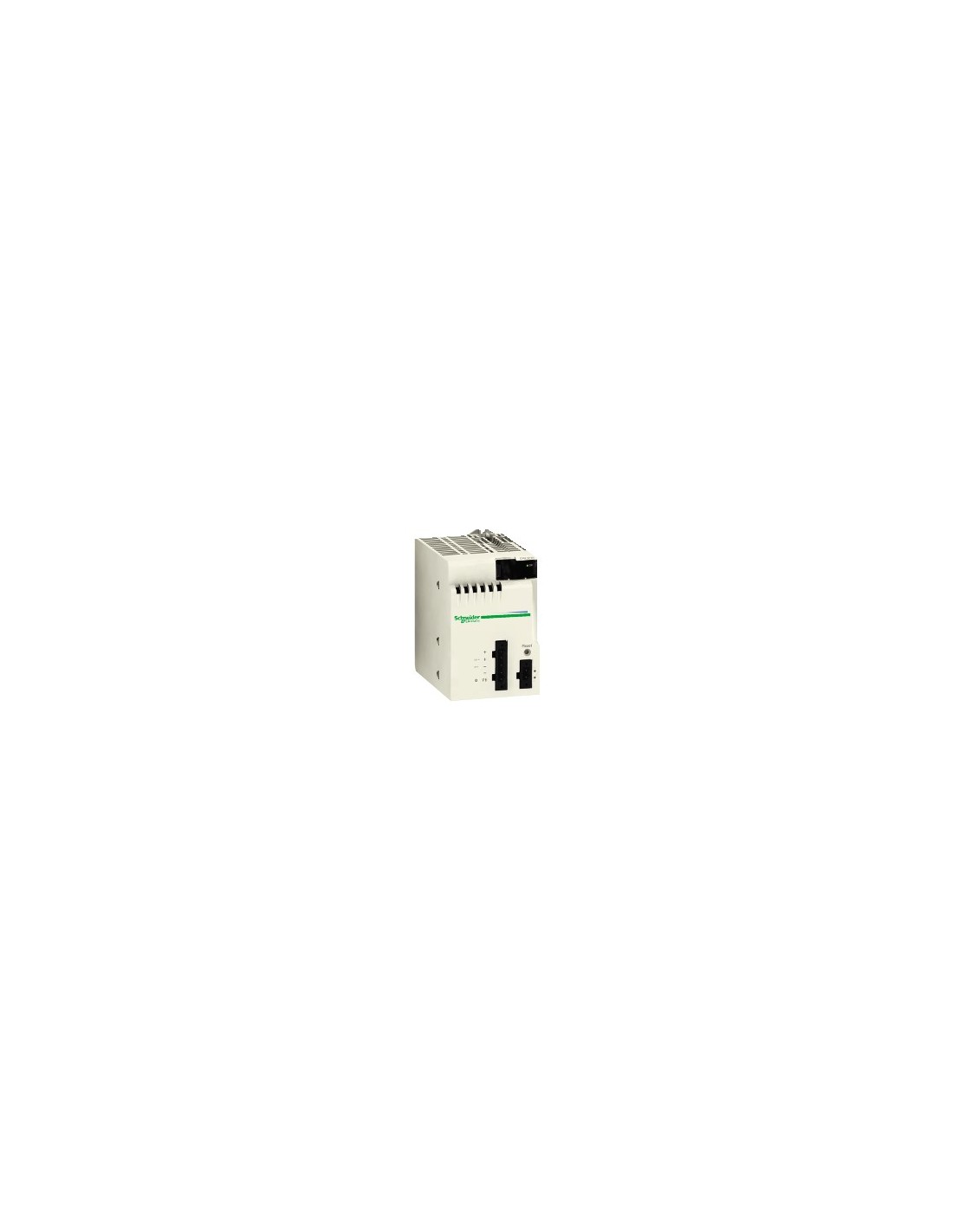

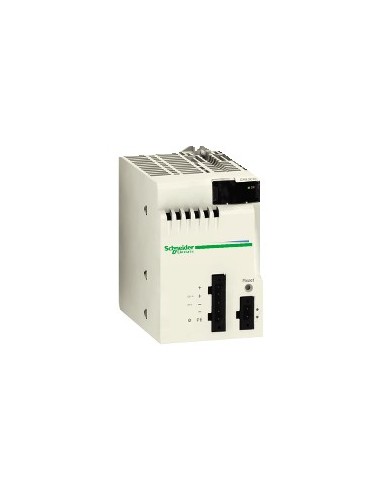

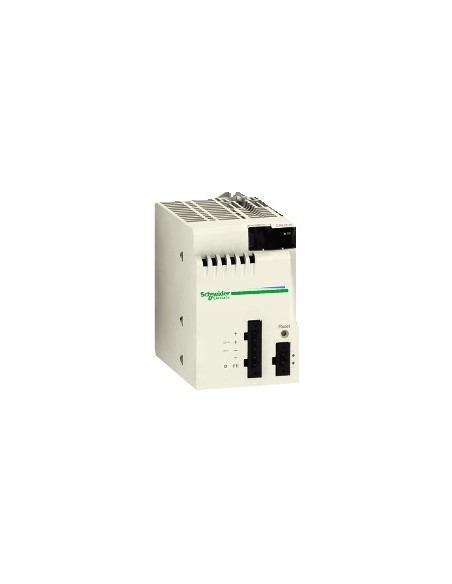

Módulo fuente alimentación 24 V DC aislado

Módulo de alimentación aislada diseñado para sistemas Modicon X80, con entrada DC de 24 V y salida de 16,8 W a 24 V CC para procesador y módulos E/S, y 8,3 W a 3,3 V CC para alimentación lógica. Proporciona alimentación estable en entornos de automatización industrial, compatible exclusivamente con la gama Modicon X80 y no compatible con BMEXBP..02.

Características técnicas

• Tensión primaria: 24 V aislado
• Tipo de circuito de alimentación: DC
• Potencia secundaria: 16,8 W a 24 V CC (procesador y fuente de alimentación del módulo E/S), 8,3 W a 3,3 V CC (fuente de alimentación lógica del módulo E/S)
• Corriente de entrada: 1 A a 24 V
• Corriente secundaria: 0,7 A a 24 V CC, 2,5 A a 3,3 V CC
• I²t en activación: 0,6 A²·s a 24 V
• It en activación: 0,15 A·s a 24 V
• Protección: Fusible interno no accesible en circuito primario; protección contra sobrecargas, sobretensión y cortocircuitos en circuito secundario
• Resistencia de aislamiento: ≥ 10 MΩ entre primaria y tierra, ≥ 10 MΩ entre primaria y secundaria
• Fuerza dieléctrica: 1500 V entre primaria y tierra, 1500 V entre primaria y secundaria
• Resistencia a vibraciones: 3 gn
• Resistencia a choques: 30 gn
• Grado de protección: IP20
• Temperatura ambiente de funcionamiento: 0…60 °C
• Temperatura ambiente de almacenamiento: -40…85 °C
• Humedad relativa: 5…95 % a 55 °C sin condensación
• Altitud máxima de funcionamiento: hasta 2000 m, con reducción a partir de 2000 m
• Disipación máxima de potencia: 8,5 W
• Peso: 0,29 kg
• LED de estado: Tensión del rack OK, 1 LED tipo cable verde
• Control: Reinicio a frío mediante botón de presión REPOR
• Conexiones: 1 conector de 2 pines (relé de alarme), 1 conector de 5 pines (alimentación de línea, tierra de protección, sensor de entrada 24 V CC)
• Distancia máxima de cableado: 20 m con cable de cobre 1,5 mm², 30 m con cable de cobre 2,5 mm²
• Directivas: 2014/35/EU (bajo voltaje), 2014/30/EU (EMC)
• Estado de oferta sostenible: Producto Green Premium
• Reglamento REACh: No contiene SVHC
• Directiva RoHS UE: Cumplimiento proactivo (fuera del alcance de la normativa RoHS UE)
• Sin mercurio: Sí
• Exenciones de RoHS: Sí
• Normativa RoHS China: X
• RAEE: Debe desecharse según sistema específico de recogida en la UE, no en contenedores de basura
