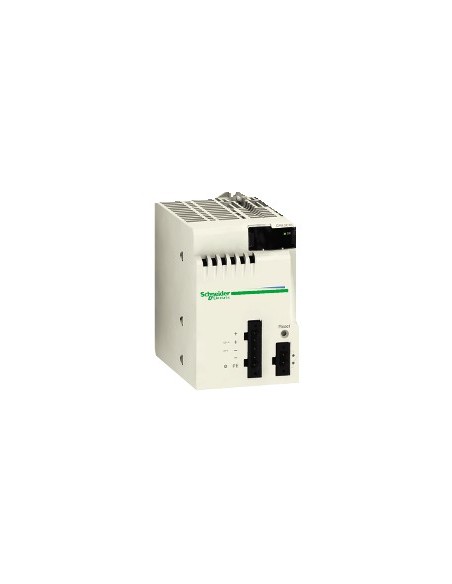

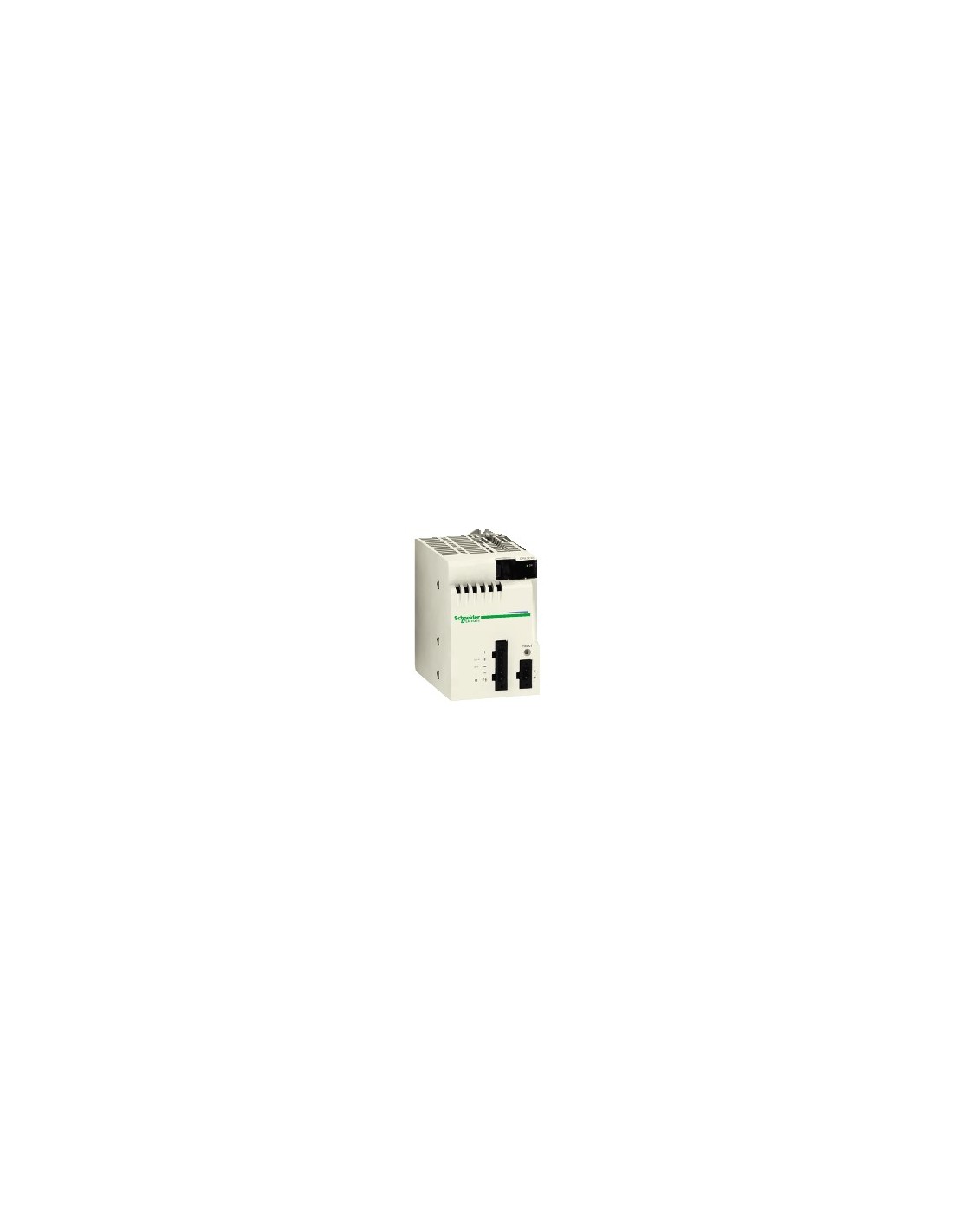

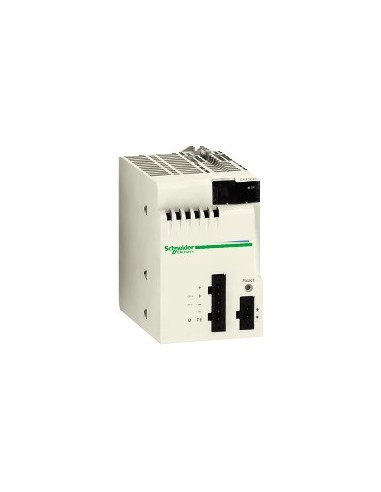

Modulo alimentazione 24 V DC isolato

Modulo di alimentazione isolato progettato per sistemi Modicon X80, con ingresso DC da 24 V e uscita da 16,8 W a 24 V CC per processore e moduli I/O, e 8,3 W a 3,3 V CC per alimentazione logica. Fornisce alimentazione stabile in ambienti di automazione industriale, compatibile esclusivamente con la gamma Modicon X80 e non compatibile con BMEXBP..02.

Caratteristiche tecniche

• Tensione primaria: 24 V isolato
• Tipo di circuito di alimentazione: DC
• Potenza secondaria: 16,8 W a 24 V CC (processore e alimentazione del modulo I/O), 8,3 W a 3,3 V CC (alimentazione logica del modulo I/O)
• Corrente di ingresso: 1 A a 24 V
• Corrente secondaria: 0,7 A a 24 V CC, 2,5 A a 3,3 V CC
• I²t in attivazione: 0,6 A²·s a 24 V
• It in attivazione: 0,15 A·s a 24 V
• Protezione: Fusibile interno non accessibile nel circuito primario; protezione contro sovraccarichi, sovratensioni e cortocircuiti nel circuito secondario
• Resistenza di isolamento: ≥ 10 MΩ tra primario e massa, ≥ 10 MΩ tra primario e secondario
• Resistenza dielettrica: 1500 V tra primario e massa, 1500 V tra primario e secondario
• Resistenza alle vibrazioni: 3 gn
• Resistenza agli urti: 30 gn
• Grado di protezione: IP20
• Temperatura ambiente di funzionamento: 0…60 °C
• Temperatura ambiente di stoccaggio: -40…85 °C
• Umidità relativa: 5…95 % a 55 °C senza condensa
• Altitudine massima di funzionamento: fino a 2000 m, con riduzione a partire da 2000 m
• Dissipazione massima di potenza: 8,5 W
• Peso: 0,29 kg
• LED di stato: Tensione rack OK, 1 LED tipo cavo verde
• Controllo: Riavvio a freddo tramite pulsante REPOR
• Connessioni: 1 connettore da 2 poli (relè di allarme), 1 connettore da 5 poli (alimentazione linea, massa di protezione, sensore ingresso 24 V CC)
• Distanza massima cablaggio: 20 m con cavo rame 1,5 mm², 30 m con cavo rame 2,5 mm²
• Normative: 2014/35/EU (basso voltaggio), 2014/30/EU (EMC)
• Stato offerta sostenibile: Prodotto Green Premium
• Regolamento REACh: Non contiene SVHC
• Direttiva RoHS UE: Rispetto proattivo (fuori dal campo di applicazione della normativa RoHS UE)
• Senza mercurio: Sì
• Esenzioni RoHS: Sì
• Normativa RoHS Cina: X
• RAEE: Deve essere smaltito secondo il sistema specifico di raccolta nell'UE, non nei contenitori per rifiuti
