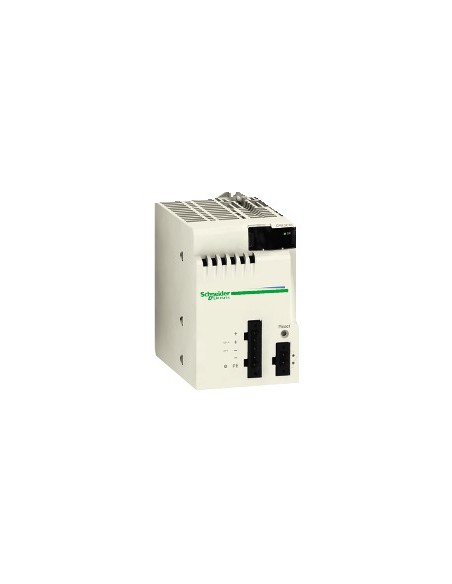

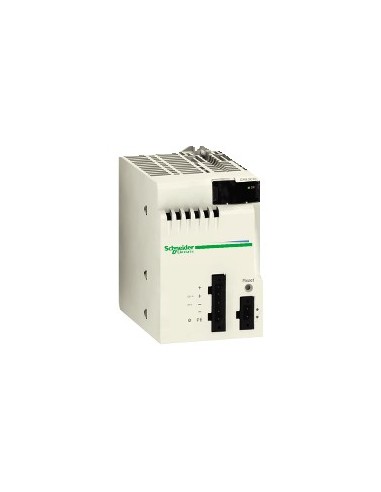

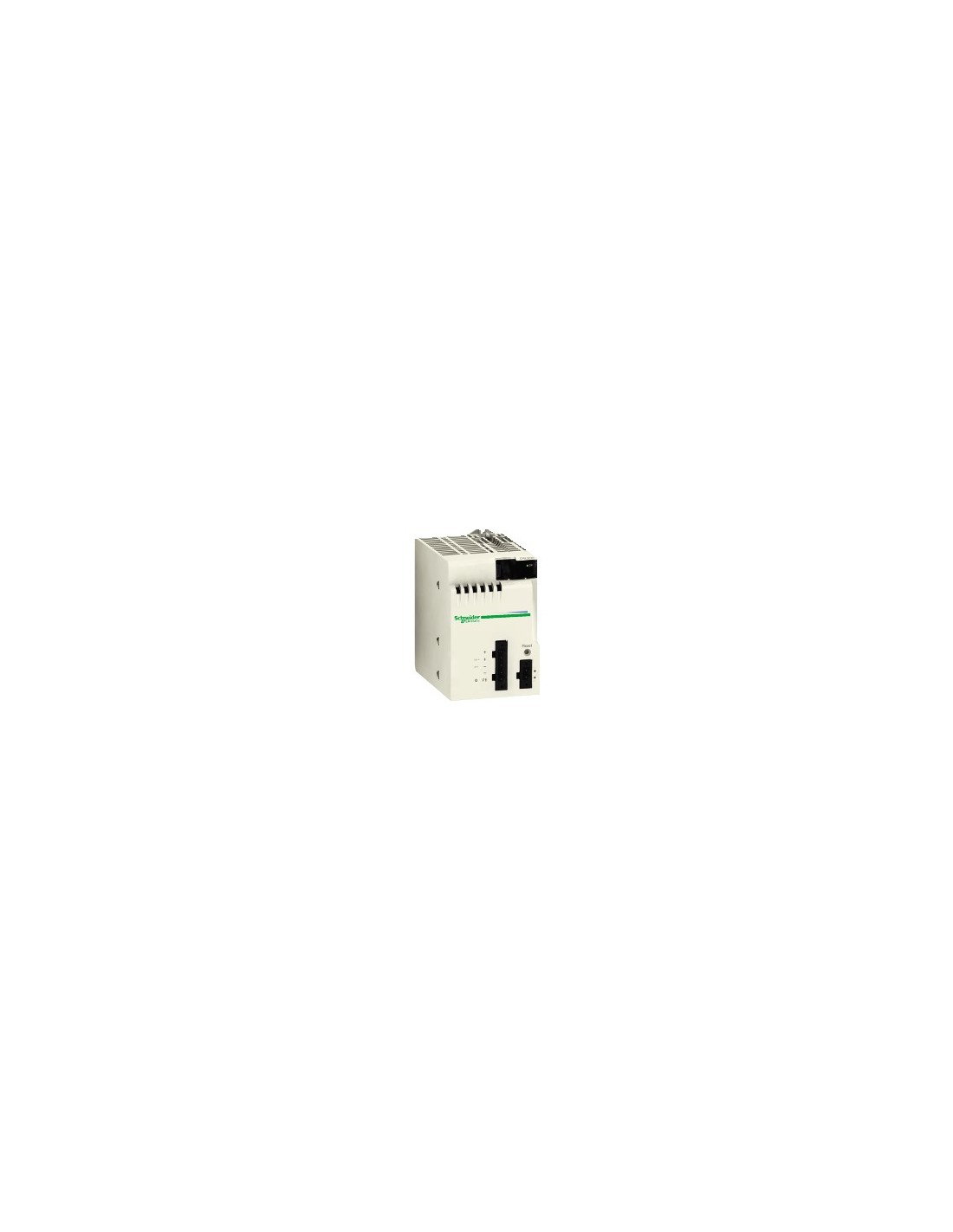

Isoliertes 24 V DC Netzteil-Modul

Isoliertes Netzteil-Modul für Modicon X80-Systeme mit 24 V Gleichstrom-Eingang und 16,8 W Ausgang bei 24 V Gleichstrom für Prozessor und Eingangs-/Ausgangs-Module sowie 8,3 W Ausgang bei 3,3 V Gleichstrom für logische Versorgung. Gewährleistet stabile Stromversorgung in industriellen Automatisierungsanwendungen, ausschließlich kompatibel mit der Modicon X80-Serie und nicht kompatibel mit BMEXBP..02.

Technische Daten

• Primärspannung: 24 V isoliert
• Netztyp: Gleichstrom
• Sekundärleistung: 16,8 W bei 24 V Gleichstrom (Prozessor und Stromversorgung des Eingangs-/Ausgangs-Moduls), 8,3 W bei 3,3 V Gleichstrom (logische Stromversorgung des Eingangs-/Ausgangs-Moduls)
• Eingangsstrom: 1 A bei 24 V
• Sekundärstrom: 0,7 A bei 24 V Gleichstrom, 2,5 A bei 3,3 V Gleichstrom
• I²t bei Einschaltung: 0,6 A²·s bei 24 V
• It bei Einschaltung: 0,15 A·s bei 24 V
• Schutz: Interner, nicht zugänglicher Sicherung im Primärkreis; Schutz vor Überlastung, Überspannung und Kurzschluss im Sekundärkreis
• Isolationswiderstand: ≥ 10 MΩ zwischen Primär- und Erde, ≥ 10 MΩ zwischen Primär- und Sekundär
• Durchschlagfestigkeit: 1500 V zwischen Primär- und Erde, 1500 V zwischen Primär- und Sekundär
• Vibrationsfestigkeit: 3 gn
• Stoßfestigkeit: 30 gn
• Schutzart: IP20
• Betriebstemperatur: 0…60 °C
• Lagertemperatur: -40…85 °C
• Relative Luftfeuchtigkeit: 5…95 % bei 55 °C ohne Kondensation
• Maximale Betriebshöhe: bis 2000 m, mit Reduktion ab 2000 m
• Maximale Leistungsabgabe: 8,5 W
• Gewicht: 0,29 kg
• LED-Anzeige: Rack-Spannung OK, 1 grüner Kabel-LED-Typ
• Steuerung: Kaltstart durch Drucktaste REPOR
• Anschlüsse: 1 Stecker mit 2 Polen (Alarmrelais), 1 Stecker mit 5 Polen (Netzanschluss, Schutzleiter, Eingangssensor 24 V Gleichstrom)
• Maximale Kabelverlegungslänge: 20 m mit Kupferkabel 1,5 mm², 30 m mit Kupferkabel 2,5 mm²
• Richtlinien: 2014/35/EU (Niederspannungsrichtlinie), 2014/30/EU (EMV-Richtlinie)
• Umweltfreundliches Produkt: Green Premium
• REACH-Verordnung: Keine SVHC enthalten
• RoHS-Verordnung EU: Proaktive Einhaltung (außerhalb des Anwendungsbereichs der RoHS-Richtlinie EU)
• Kein Quecksilber: Ja
• RoHS-Ausnahmen: Ja
• RoHS-China-Norm: X
• Altgeräte-Verordnung: Entsorgung gemäß spezifischem Sammel-System in der EU, nicht in Müllcontainern
