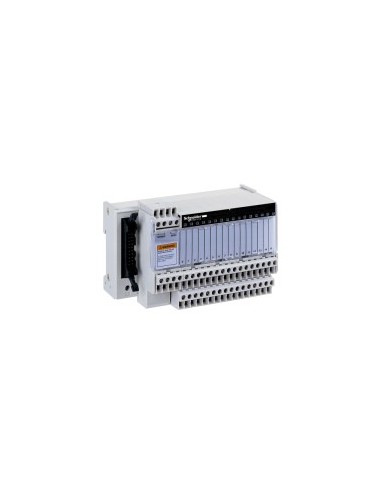

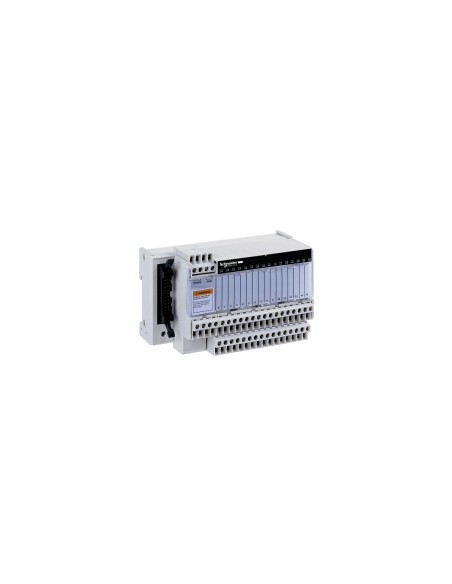

Sub-base pasiva Modicon Atrium 16 canales

Sub-base pasiva de E/S discreta para sistemas Modicon Atrium, diseñada para conectar hasta 16 canales con dos terminales por canal. Compatible con tensiones de alimentación de 19 a 30 V DC, cumple con los estándares IEC 61131-2. Utiliza terminales tipo tornillo para conexiones con cables flexibles y rígidos de distintos calibres, con distribución de polaridad 0 V o 24 V. Incluye fusible interno de 2 A, fundido rápido, y LED de estado verde para indicación de funcionamiento.

Características técnicas

• Número de canales: 16
• Número de terminales por canal: 2
• Tensión nominal de alimentación: 19...30 V DC acorde a IEC 61131-2
• Tipo de circuito de alimentación: DC
• Número de filas horizontales: 2
• Conexiones - terminales: Terminales tipo tornillo, con capacidades para cables flexibles y sólidos de distintos calibres (AWG 28...AWG 16 flexible con terminal, AWG 26...AWG 12 sólido, AWG 26...AWG 14 flexible sin terminal, AWG 28...AWG 20 flexible con terminal, AWG 24...AWG 14 sólido)
• LED de estado: Encendido, estado 1, tipo de cable verde
• Distribución de polaridad: 0 V o 24 V
• Protección contra cortocircuito: Fusible interno de 2 A, 5 x 20 mm, fundido rápido, tipo de cable extremo PLC
• Tipo de conector: SUB-D 15 HE-10 y SUB-D 9
• Número de pin: 20 patillas
• Modo de fijación: Por clips (carril DIN simétrico de 35 mm) o por tornillos (plaza maciza + kit de fijación)
• Corriente máxima: 1,8 A
• Corriente por canal: 0,5 A
• Caída de tensión fusible alimentación: 0,3 V
• Tensión nominal de aislamiento: 2000 V
• Resistencia al filamento incandescente: 750 °C acorde a IEC 60695-2-11
• Resistencia a los choques: 15 gn durante 11 ms acorde a IEC 60068-2-27
• Resistencia a las vibraciones: 2 gn (f = 10…150 Hz) acorde a IEC 60068-2-6
• Resistencia a descargas electroestáticas: 4 kV (contacto) y 8 kV (aire), nivel 3 acorde a IEC 61000-4-2
• Resistencia a campos irradiados: 10 V/m (26000000…1000000000 Hz) nivel 3 acorde a IEC 61000-4-3
• Resistencia a transitorios rápidos: 2 kV nivel 3 acorde a IEC 61000-4-4
• Temperatura ambiente de funcionamiento: -5…60 °C acorde a IEC 61131-2
• Temperatura ambiente de almacenamiento: -40…80 °C acorde a IEC 61131-2
• Grado de contaminación: 2 acorde a IK07
• Grado de protección IP: 410
• Par de apriete: 0,6 N·m con capacidad de sujeción: plano Ø 3,5 mm, destornillador
• Anchura: 125 mm
• Peso del producto: 0,3 kg
• Certificaciones de producto: LROS, BV, GL, DNV, CSA, UL generador
• Estado de oferta sostenible: Producto Green Premium
• Reglamento REACh: No contiene SVHC
• Conforme con REACh sin SVHC: Sí
• Directiva RoHS UE: Cumplimiento proactivo (fuera del alcance de la normativa RoHS UE)
• Sin mercurio: Sí
• Información sobre exenciones de RoHS: Sí
• Normativa de RoHS China: X
• RAEE: En la Unión Europea, debe desecharse mediante sistemas específicos de recolección de residuos
