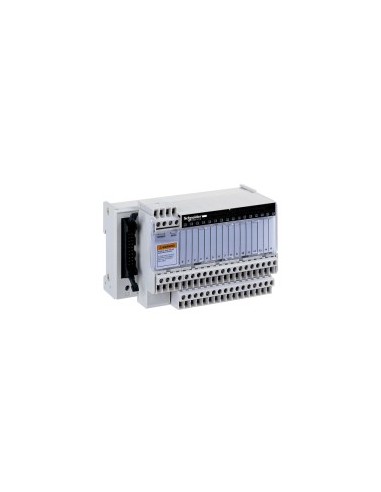

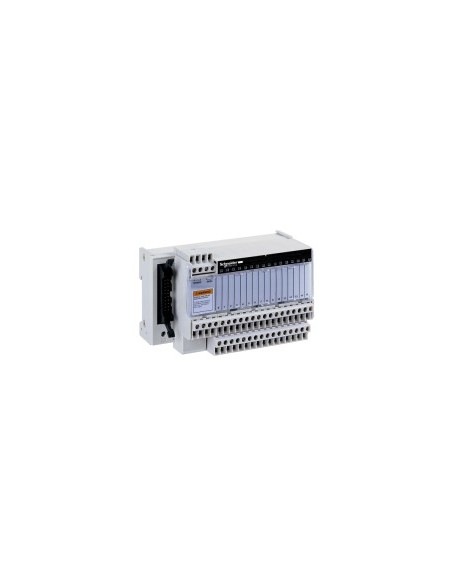

Sub-base passiva I/O discreta per sistemi Modicon Atrium, progettata per collegare fino a 16 canali con due terminali per canale. Compatibile con tensioni di alimentazione da 19 a 30 V DC, conforme agli standard IEC 61131-2. Utilizza terminali a vite per connessioni con cavi flessibili e rigidi di diversi calibri, con distribuzione di polarità 0 V o 24 V. Include fusibile interno 2 A, fusione rapida, e LED di stato verde per l'indicazione di funzionamento.
Caratteristiche tecniche
- Numero di canali: 16
- Numero di terminali per canale: 2
- Tensione nominale di alimentazione: 19...30 V DC secondo IEC 61131-2
- Tipo di circuito di alimentazione: DC
- Numero di righe orizzontali: 2
- Collegamenti - terminali: Terminali a vite, con capacità per cavi flessibili e solidi di diversi calibri (AWG 28...AWG 16 flessibile con terminale, AWG 26...AWG 12 solido, AWG 26...AWG 14 flessibile senza terminale, AWG 28...AWG 20 flessibile con terminale, AWG 24...AWG 14 solido)
- LED di stato: Accensione, stato 1, tipo di cavo verde
- Distribuzione della polarità: 0 V o 24 V
- Protezione da corto circuito: Fusibile interno 2 A, 5 x 20 mm, fusione rapida, tipo di cavo estremo PLC
- Tipo di connettore: SUB-D 15 HE-10 e SUB-D 9
- Numero di pin: 20 bastoncini
- Modalità di fissaggio: Per clip (rotaia DIN simmetrica di 35 mm) o per viti (posto massiccio + kit di fissaggio)
- Corrente massima: 1,8 A
- Corrente per canale: 0,5 A
- Caduta di tensione fusibile alimentazione: 0,3 V
- Tensione nominale di isolamento: 2000 V
- Resistenza al filamento a incandescenza: 750 °C secondo IEC 60695-2-11
- Resistenza agli urti: 15 gn per 11 ms secondo IEC 60068-2-27
- Resistenza alle vibrazioni: 2 gn (f = 10...150 Hz) secondo IEC 60068-2-6
- Resistenza a scariche elettrostatiche: 4 kV (contatto) e 8 kV (aria), livello 3 secondo IEC 61000-4-2
- Resistenza ai campi irradiati: 10 V/m (26000000...1000000000 Hz) livello 3 secondo IEC 61000-4-3
- Resistenza a transitori rapidi: 2 kV livello 3 secondo IEC 61000-4-4
- Temperatura ambiente di funzionamento: -5...60 °C secondo IEC 61131-2
- Temperatura ambiente di stoccaggio: -40...80 °C secondo IEC 61131-2
- Grado di contaminazione: 2 secondo IK07
- Grado di protezione IP: 410 secondo Abilitare / disattivare Ig
- Coppia di serraggio: 0,6 N·m con capacità di fissaggio: piano Ø 3,5 mm, cacciavite
- Larghezza: 125 mm
- Peso del prodotto: 0,3 kg
- Certificazione del prodotto: LROS, BV, GL, DNV, CSA, UL generatore
- Stato di offerta sostenibile: Prodotto Green Premium
- Regolamento REACh: Non contiene HCV
- Conformemente a REACh senza SHCV: Si'.
- Direttiva RoHS UE: Rispetto proattivo (al di fuori dell'ambito di applicazione della normativa UE RoHS)
- non contenenti mercurio: Si'.
- Informazioni sulle esenzioni da RoHS: Si'.
- Disposizioni di RoHS Cina: X
- RAEE: Nell'Unione europea deve essere smaltita mediante sistemi specifici di raccolta dei rifiuti.
