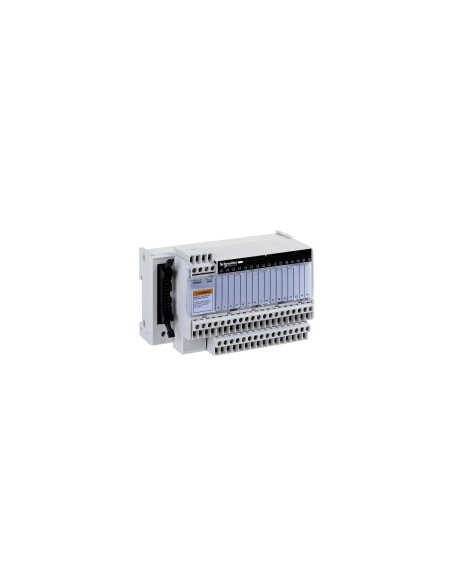

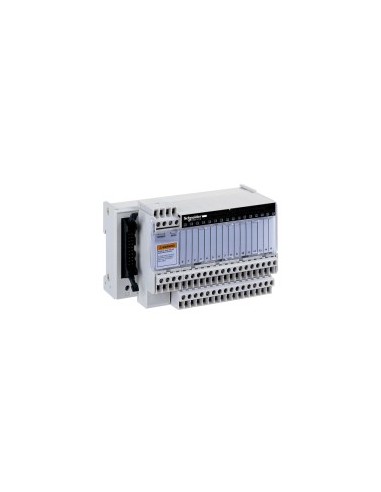

Base passive d'entrée/sortie discrète pour systèmes Modicon Atrium, conçue pour connecter jusqu'à 16 canaux avec deux bornes par canal. Compatible avec des tensions d'alimentation de 19 à 30 V CC, conforme aux normes IEC 61131-2. Utilise des bornes à vis pour les connexions avec des câbles souples et rigides de différents calibres, avec distribution de polarité 0 V ou 24 V. Inclut un fusible interne de 2 A, rapide, et une LED verte d'état pour indiquer le fonctionnement.
Caractéristiques techniques
- Nombre de canaux : 16
- Nombre de bornes par canal : 2
- Tension nominale d'alimentation : 19...30 V CC conforme à IEC 61131-2
- Type de circuit d'alimentation : CC
- Nombre de rangées horizontales : 2
- Connexions - bornes : Bornes à vis, capacité pour câbles souples et rigides de différents calibres (AWG 28...AWG 16 souple avec raccord, AWG 26...AWG 12 rigide, AWG 26...AWG 14 souple sans raccord, AWG 28...AWG 20 souple avec raccord, AWG 24...AWG 14 rigide)
- LED d'état : Allumé, état 1, câble vert
- Distribution de polarité : 0 V ou 24 V
- Protection contre les courts-circuits : Fusible interne de 2 A, 5 x 20 mm, rapide, type de câble extrême PLC
- Type de connecteur : SUB-D 15 HE-10 et SUB-D 9
- Nombre de broches : 20 broches
- Mode de fixation : Par clips (rail DIN symétrique de 35 mm) ou par vis (plaque pleine + kit de fixation)
- Courant maximal : 1,8 A
- Courant par canal : 0,5 A
- Chute de tension du fusible d'alimentation : 0,3 V
- Tension nominale d'isolation : 2000 V
- Résistance au filament incandescent : 750 °C conforme à IEC 60695-2-11
- Résistance aux chocs : 15 gn pendant 11 ms conforme à IEC 60068-2-27
- Résistance aux vibrations : 2 gn (f = 10…150 Hz) conforme à IEC 60068-2-6
- Résistance aux décharges électrostatiques : 4 kV (contact) et 8 kV (air), niveau 3 conforme à IEC 61000-4-2
- Résistance aux champs rayonnés : 10 V/m (26000000…1000000000 Hz) niveau 3 conforme à IEC 61000-4-3
- Résistance aux transitoires rapides : 2 kV niveau 3 conforme à IEC 61000-4-4
- Température ambiante de fonctionnement : -5…60 °C conforme à IEC 61131-2
- Température ambiante de stockage : -40…80 °C conforme à IEC 61131-2
- Niveau de contamination : 2 conforme à IK07
- Indice de protection IP : 410 conforme à
- Couple de serrage : 0,6 N·m avec capacité de serrage : plan Ø 3,5 mm, tournevis
- Largeur : 125 mm
- Poids du produit : 0,3 kg
- Certifications produit : LROS, BV, GL, DNV, CSA, UL générateur
- État de l'offre durable : Produit Green Premium
- Règlement REACh : Ne contient pas de SVHC
- Conforme REACh sans SVHC : Oui
- Directive RoHS UE : Conformité proactive (hors du champ d'application de la norme RoHS UE)
- Sans mercure : Oui
- Informations sur les exemptions RoHS : Oui
- Normative RoHS Chine : X
- RAEE : En Europe, doit être éliminé via des systèmes spécifiques de collecte des déchets
