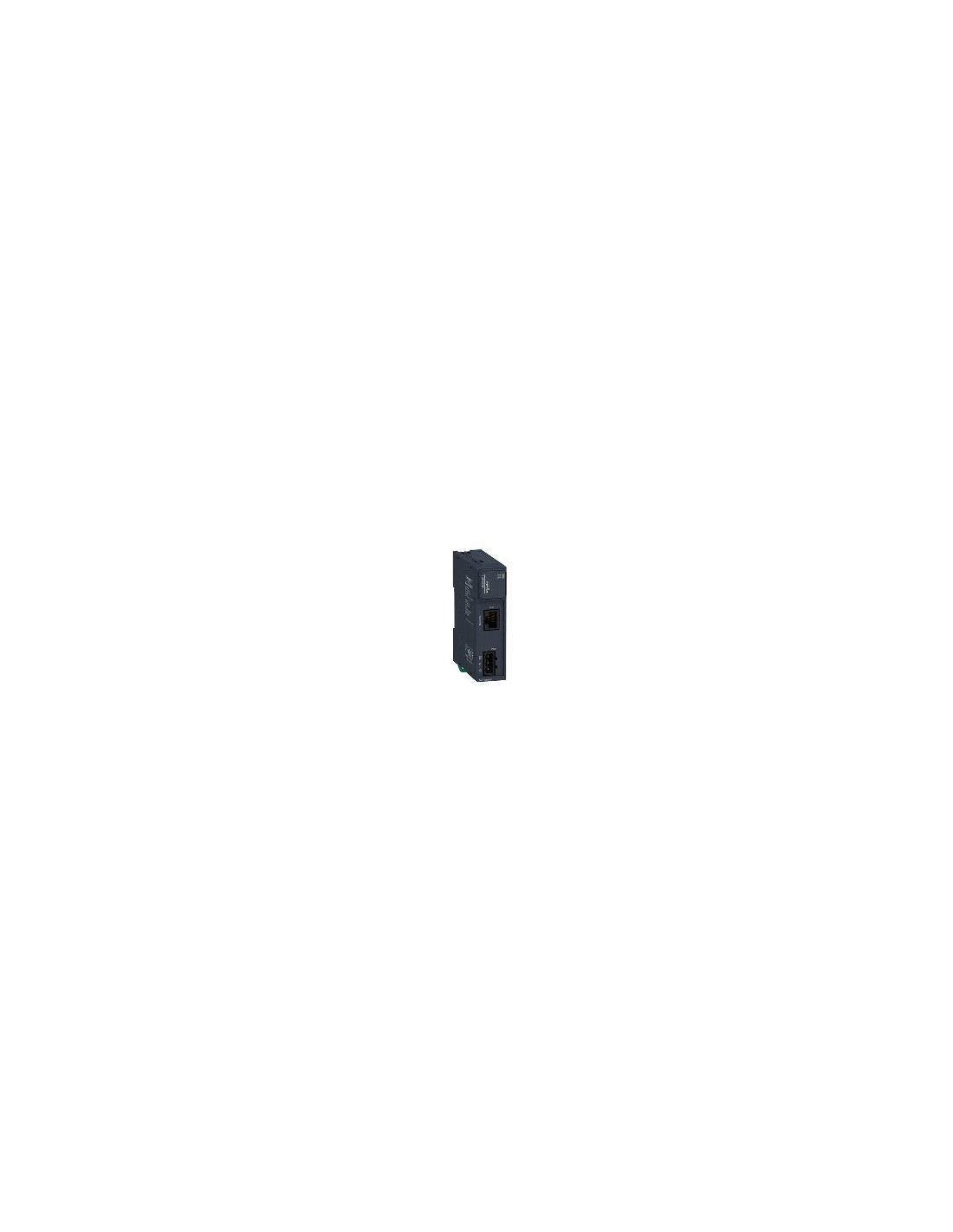

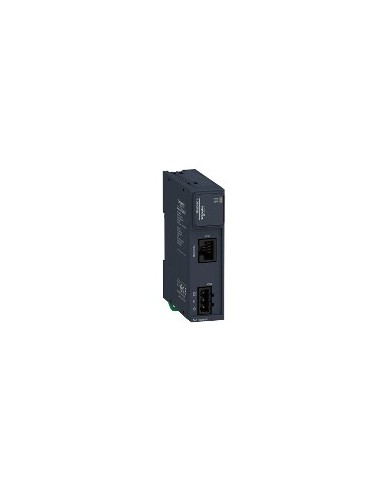

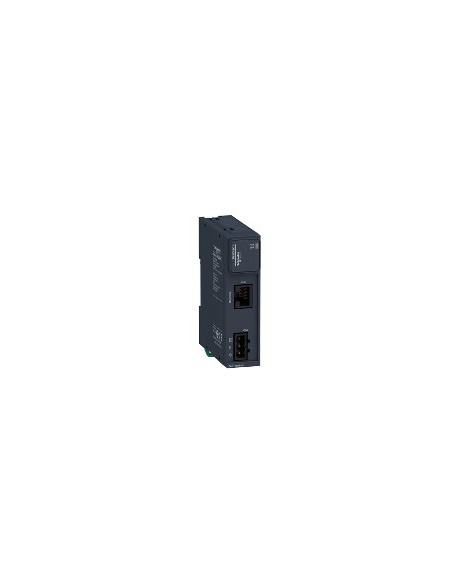

Module récepteur distant Modicon TM3

Module récepteur distant de la gamme Modicon TM3, conçu pour s'intégrer dans des systèmes d'automatisation industrielle via une connexion à un émetteur de bus. Compatible avec les contrôleurs Modicon M221, M241, M251 et M340, permet l'extension des entrées/sorties dans des environnements industriels. Fonctionne avec une alimentation externe de 24 V CC, avec une tolérance de ±15...20%.

Caractéristiques techniques

• Tension nominale d'alimentation : 24 V CC par alimentation externe - type de câble : - 15...20 %)
• Nombre maximum de modules d'extension d'entrée/sortie : 7
• Courant de sortie de l'alimentation : 560 mA 5 V pour le bus d'extension, 560 mA 24 V pour le bus d'extension
• Consommation de courant : 40 mA en 24 V CC via le connecteur de bus
• Puissance maximale dissipée : 1 W
• Distance de câblage entre dispositifs : 0,5…5 m avec câble d'extension et capacité de fixation : 2 connecteurs RJ45 entre le récepteur et l'émetteur
• Indications locales : Alimentation, état 1 LED - type de câble : vert ; Statut de liaison, état 1 LED - type de câble : vert
• Connecteur : RJ45 pour la connexion de l'émetteur de bus, bornier à vis amovible, 3 bornes pour la connexion de l'alimentation 24 V CC
• Marquage : CE
• Résistance aux décharges électrostatiques : 8 kV en air, 6 kV en contact (IEC 61000-4-2)
• Résistance aux champs électromagnétiques : 10 V/m (80 MHz...1 GHz), 3 V/m (1,4 GHz...2 GHz), 1 V/m (2...2,7 GHz) (IEC 61000-4-3)
• Résistance aux perturbations conduites par des champs radiofréquence : 10 V (0,15...80 MHz), 3 V aux fréquences spécifiques (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) (spécification Marina)
• Émissions rayonnées : 40 dBμV/m QP Classe A (10 m) de 30 à 230 MHz, 47 dBμV/m QP Classe A (10 m) de 230 à 1000 MHz (IEC 55011)
• Support de montage : Type bouchon TH35-15 rail (IEC 60715), TH35-7,5 rail (IEC 60715), plaque ou panneau avec ensemble de fixation
• Hauteur : 90 mm
• Profondeur : 73,3 mm
• Largeur : 23,65 mm
• Poids du produit : 0,075 kg
• Normes : Classe I Division 2 Groupes A/B/C/D, CSA C22.2 No 214, Classe I Division 2 Groupes A/B/C, UL 1604, CSA C22.2 No 142, IEC 61131-2, UL 508
• Certifications produit : Merchant Navy, GOST, C-Tick, CSA HazLoc, CE, UKCA, RCM, générateur cULus
• Température ambiante de fonctionnement : -10…55 °C (installation horizontale), -10…50 °C (installation verticale)
• Température ambiante de stockage : -40…70 °C
• Humidité relative : 5…95 % sans condensation
• Grade de protection IP : IP20 avec couvercle protecteur installé
• Niveau de pollution : 2
• Altitude maximale de fonctionnement : 0…2000 m
• Altitude de stockage : 0…3000 m
• Résistance aux vibrations : 3,5 mm en 5…8,4 Hz sur rail DIN, 3 gn en 8,4…150 Hz sur rail DIN ; 3,5 mm en 5…8,4 Hz sur panneau, 3 gn en 8,4…150 Hz sur panneau
• Résistance aux chocs : 15 gn pendant 11 ms
• État de l'offre durable : Produit Green Premium
• Règlement REACh : Contient des SVHC au-dessus du seuil
• Directive RoHS UE : Conformité proactive (hors du champ d'application de la norme RoHS UE)
• Sans mercure : Oui
• Normative RoHS Chine : X
• Informations sur les exemptions RoHS : Oui
• RAEE : À éliminer selon le système spécifique en UE, non dans la poubelle
• Sans PVC : Oui
