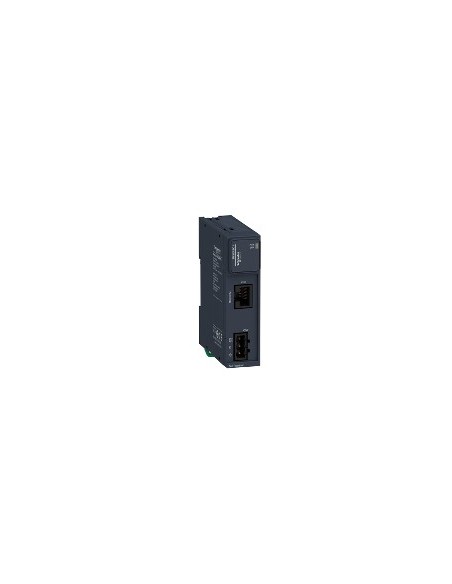

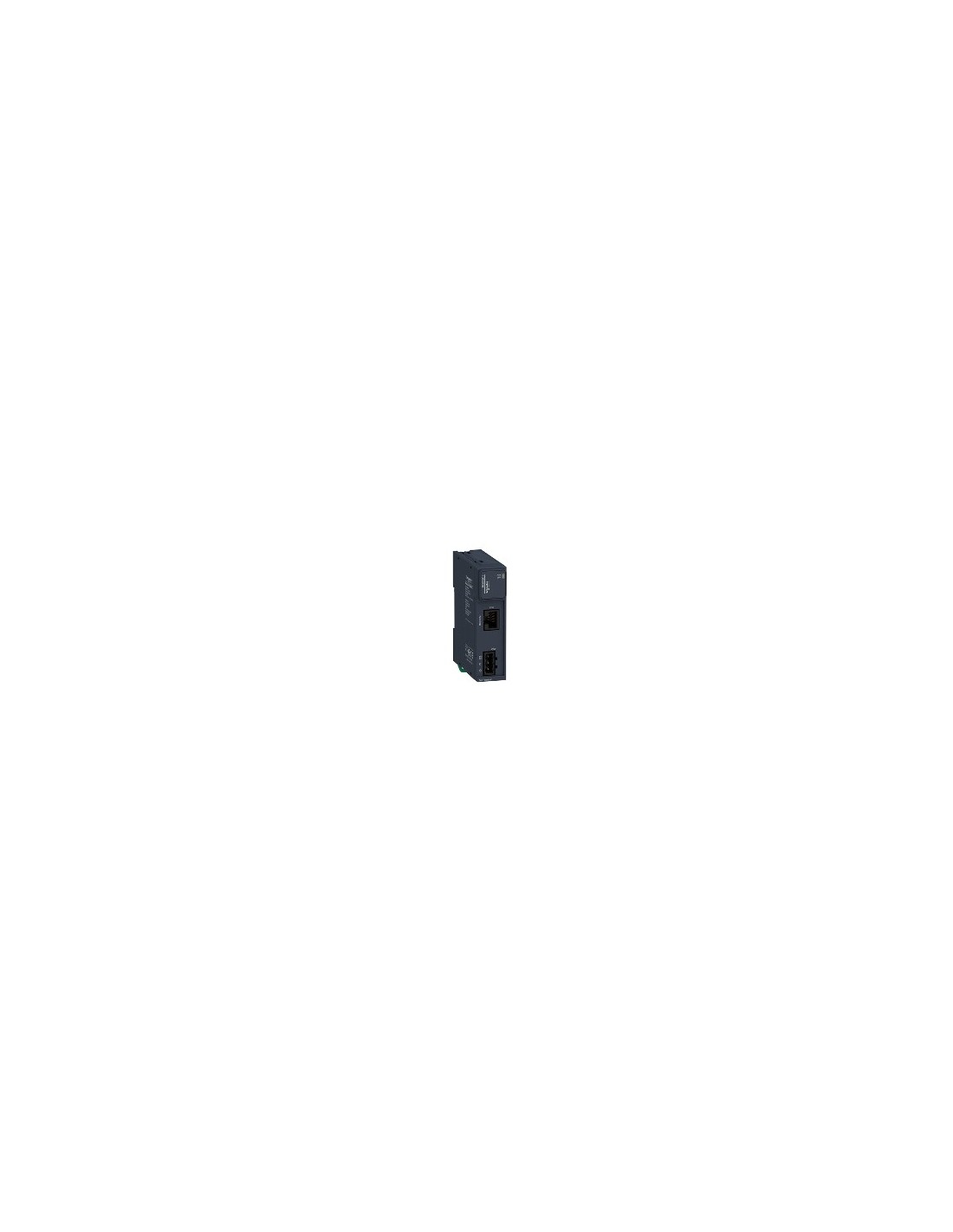

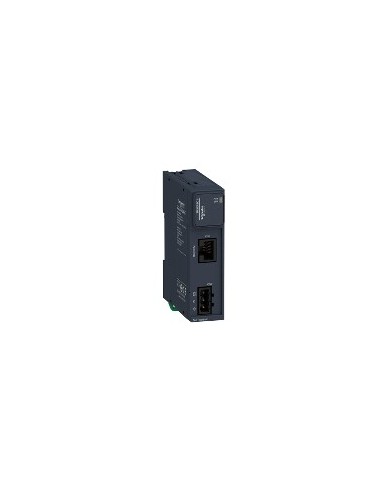

Fernempfängermodul Modicon TM3

Remote-Empfängermodul der Modicon TM3-Serie, entwickelt für die Integration in industrielle Automatisierungssysteme durch Anschluss an einen Bussender. Kompatibel mit Modicon M221, M241, M251 und M340, ermöglicht die Erweiterung von Ein-/Ausgängen in industriellen Umgebungen. Funktioniert mit 24 V DC externe Stromversorgung mit einer Toleranz von ±15...20%.

Technische Merkmale

• Nennstromspannung: 24 V DC durch externe Stromversorgung - Kabeltyp: - 15...20 %)
• Maximale Anzahl der E/A-Erweiterungsmodule: 7
• Stromausgang Netzteil: 560 mA 5 V für Erweiterungsbus, 560 mA 24 V für Erweiterungsbus
• Stromverbrauch: 40 mA in 24 V DC über Busanschluss
• Maximale Leistung: 1 W
• Kabelabstand zwischen Geräten: 0,5.5 m mit Verlängerungskabel und Haltefähigkeit: 2 RJ45 zwischen Empfänger und Sender
• Ortsangaben: Stromversorgung, Zustand 1 LED - Kabeltyp: Grün; Ligação Status, Zustand 1 LED - Kabeltyp: Grün
• Verbinder: RJ45 für Bus-Transmitter-Anschluss, abnehmbare Schraube Klemme, 3 Terminals für 24V CC Netzteil-Anschluss
• Kennzeichnung: EG
• Widerstand gegen elektrostatische Entladungen: 8 kV in Luft, 6 kV in Kontakt (IEC 61000-4-2)
• Widerstand gegen elektromagnetische Felder: 10 V/m (80 MHz..1 GHz), 3 V/m (1.4 GHz...2 GHz), 1 V/m (2..2.7 GHz) (IEC 61000-4-3)
• Widerstandsfähigkeit gegen Störungen durch Funkfelder: 10 V (0,15...80 MHz), 3 V bei bestimmten Frequenzen (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) (Marine Spezifikation)
• Strahlungsemissionen: 40 dBμV/m QP-Klasse A (10 m) bei 30...230 MHz, 47 dBμV/m QP-Klasse A (10 m) bei 230...1000 MHz (IEC 55011)
• Montagehalter: Art des Verschlusses TH35-15 Schiene (IEC 60715), TH35-7.5 Schiene (IEC 60715), Platte oder Platte mit Befestigungsset
• Höhe: 90 mm
• Tiefe: 73,3 mm
• Breite: 23,65 mm
• Produktgewicht: 0,075 kg
• Normen: Class I Division 2 Groups A/B/C/D, CSA C22.2 No 214, Class I Division 2 Groups A/B/C, UL 1604, CSA C22.2 No 142, IEC 61131-2, UL 508
• Produktzertifizierungen: Merchant Navy, GOST, C-Tick, CSA HazLoc, CE, UKCA, RCM, CULUS Generator
• Betriebsumgebungstemperatur: -10...55 °C (horizontale Anlage), -10...50 °C (vertikale Anlage)
• Umgebungstemperatur der Lagerung: -40...70 °C
• Relative Luftfeuchtigkeit: 5...95 % ohne Kondensat
• IP-Schutzgrad: IP20 mit angebrachter Schutzhülle
• Grad der Kontamination: 2
• Maximale Betriebshöhe: 0...2000 m
• Lagerhöhe: 0...3000 m
• Vibrationsbeständigkeit: 3,5 mm bei 5..8.4 Hz bei DIN-Schiene, 3 gn bei 8,4...150 Hz bei DIN-Schiene; 3,5 mm bei 5..8.4 Hz bei Paneel, 3 gn bei 8,4...150 Hz bei Paneelführung
• Stoßfestigkeit: 15 gn für 11 ms
• Zustand des nachhaltigen Angebots: Green Premium Produkt
• REACh-Verordnung: Enthält HCV über dem Schwellenwert
• EU-RoHS-Richtlinie: Proaktive Einhaltung (außerhalb des Geltungsbereichs von RoHS EU)
• ohne Quecksilber: Ja.
• RoHS China-Regelung: X
• Informationen über Ausnahmen von RoHS: Ja.
• EEAG: Nicht in Müllcontainern, sondern nach einem spezifischen EU-System entsorgen
• ohne PVC: Ja.
