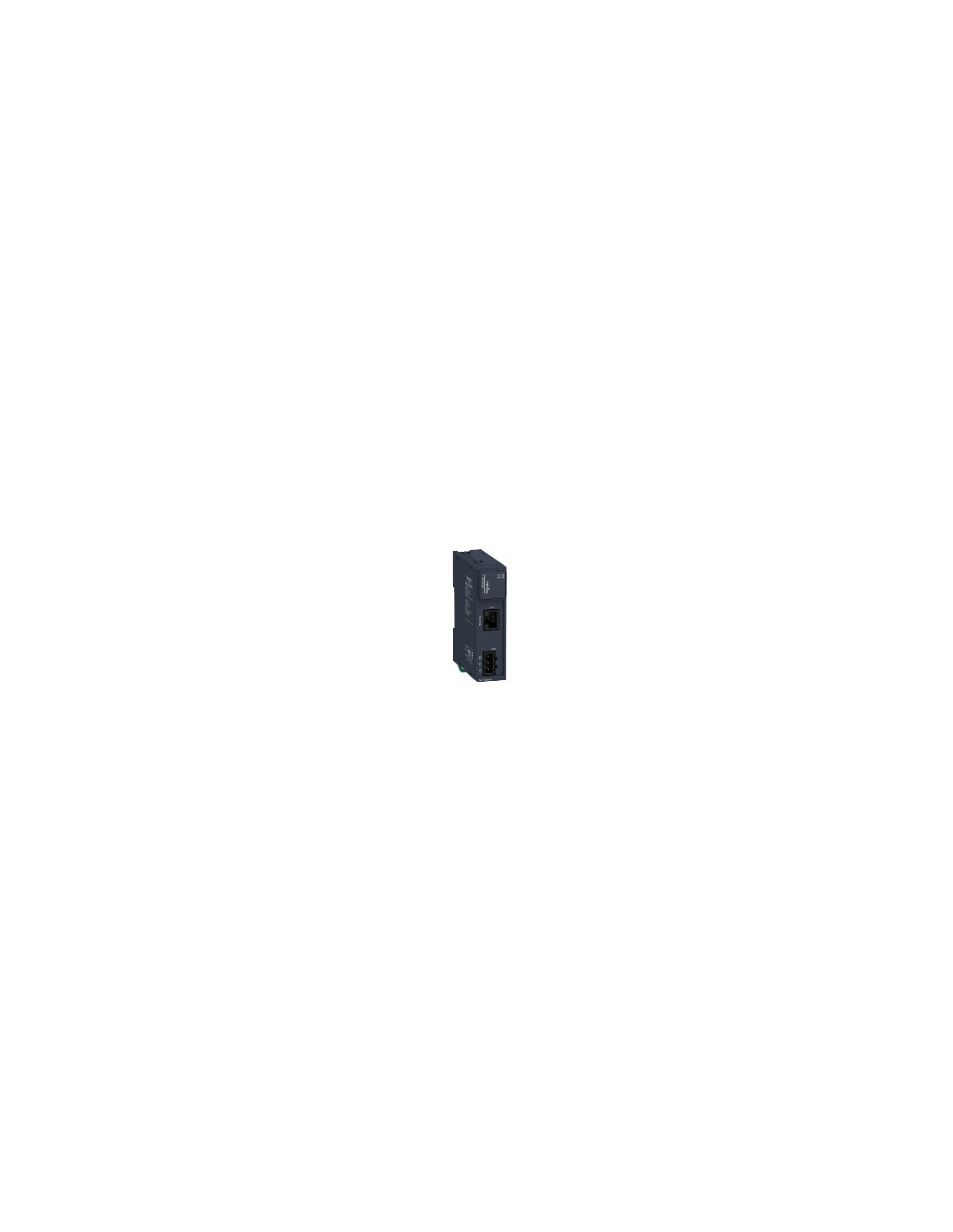

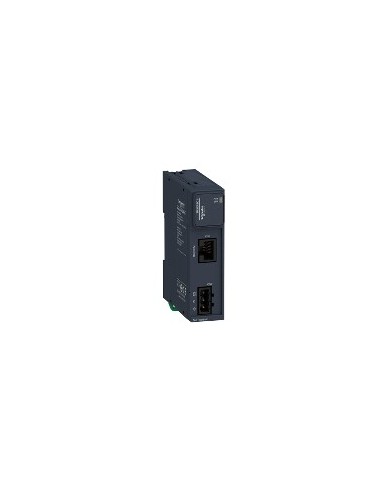

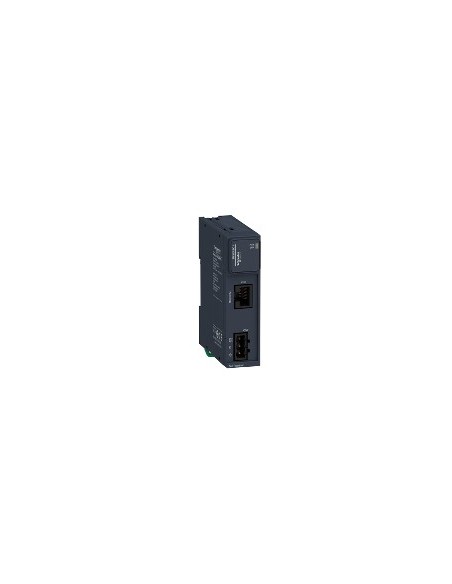

Modulo ricevitore remoto Modicon TM3

Modulo ricevitore remoto della gamma Modicon TM3, progettato per integrarsi in sistemi di automazione industriale tramite connessione a un trasmettitore di bus. Compatibile con controller Modicon M221, M241, M251 e M340, permette l'espansione di ingressi/uscite in ambienti industriali. Funziona con alimentazione esterna da 24 V DC, con tolleranza di ±15...20%.

Caratteristiche tecniche

• Tensione nominale di alimentazione: 24 V DC tramite alimentazione esterna - tipo di cavo: - 15...20 %)
• Numero massimo di moduli di espansione I/O: 7
• Corrente di uscita della fonte di alimentazione: 560 mA 5 V per bus di espansione, 560 mA 24 V per bus di espansione
• Consumo di corrente: 40 mA a 24 V DC tramite connettore di bus
• Massima dissipazione di potenza: 1 W
• Distanza del cavo tra dispositivi: 0,5…5 m con cavo di estensione e capacità di fissaggio: 2 connettori RJ45 tra ricevitore e trasmettitore
• Segnalazioni locali: Alimentazione, stato 1 LED - tipo di cavo: verde; Stato di collegamento, stato 1 LED - tipo di cavo: verde
• Connettore: RJ45 per connessione del trasmettitore di bus, morsetto a vite estrattibile, 3 terminali per la connessione della fonte di alimentazione da 24 V CC
• Etichettatura: CE
• Resistenza alle scariche elettrostatiche: 8 kV in aria, 6 kV in contatto (IEC 61000-4-2)
• Resistenza ai campi elettromagnetici: 10 V/m (80 MHz...1 GHz), 3 V/m (1.4 GHz...2 GHz), 1 V/m (2...2.7 GHz) (IEC 61000-4-3)
• Resistenza alle perturbazioni condotte da campi radiofrequenza: 10 V (0,15...80 MHz), 3 V in frequenze specifiche (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) (specificazione Marina)
• Emissioni radiate: 40 dBμV/m QP Classe A (10 m) in 30…230 MHz, 47 dBμV/m QP Classe A (10 m) in 230…1000 MHz (IEC 55011)
• Supporto di montaggio: Tipo di morsetto TH35-15 guida (IEC 60715), TH35-7.5 guida (IEC 60715), piastra o pannello con kit di fissaggio
• Altezza: 90 mm
• Profondità: 73,3 mm
• Larghezza: 23,65 mm
• Peso del prodotto: 0,075 kg
• Norme: Classe I Divisione 2 Gruppi A/B/C/D, CSA C22.2 No 214, Classe I Divisione 2 Gruppi A/B/C, UL 1604, CSA C22.2 No 142, IEC 61131-2, UL 508
• Certificazioni del prodotto: Merchant Navy, GOST, C-Tick, CSA HazLoc, CE, UKCA, RCM, generatore cULus
• Temperatura ambiente di funzionamento: -10…55 °C (installazione orizzontale), -10…50 °C (installazione verticale)
• Temperatura ambiente di stoccaggio: -40…70 °C
• Umidità relativa: 5…95 % senza condensa
• Grado di protezione IP: IP20 con copertura protettiva installata
• Grado di inquinamento: 2
• Altitudine massima di funzionamento: 0...2000 m
• Altitudine di stoccaggio: 0…3000 m
• Resistenza alle vibrazioni: 3,5 mm in 5…8,4 Hz su guida DIN, 3 gn in 8,4…150 Hz su guida DIN; 3,5 mm in 5…8,4 Hz su pannello, 3 gn in 8,4…150 Hz su pannello
• Resistenza agli urti: 15 gn per 11 ms
• Stato di offerta sostenibile: Prodotto Green Premium
• Regolamento REACh: Contiene SVHC oltre la soglia
• Direttiva RoHS UE: Conformità proattiva (fuori dal campo di applicazione della normativa RoHS UE)
• Senza mercurio: Sì
• Normativa RoHS Cina: X
• Informazioni sulle esenzioni RoHS: Sì
• RAEE: Deve essere smaltito secondo il sistema specifico nell'UE, non nel contenitore per rifiuti
• Senza PVC: Sì
