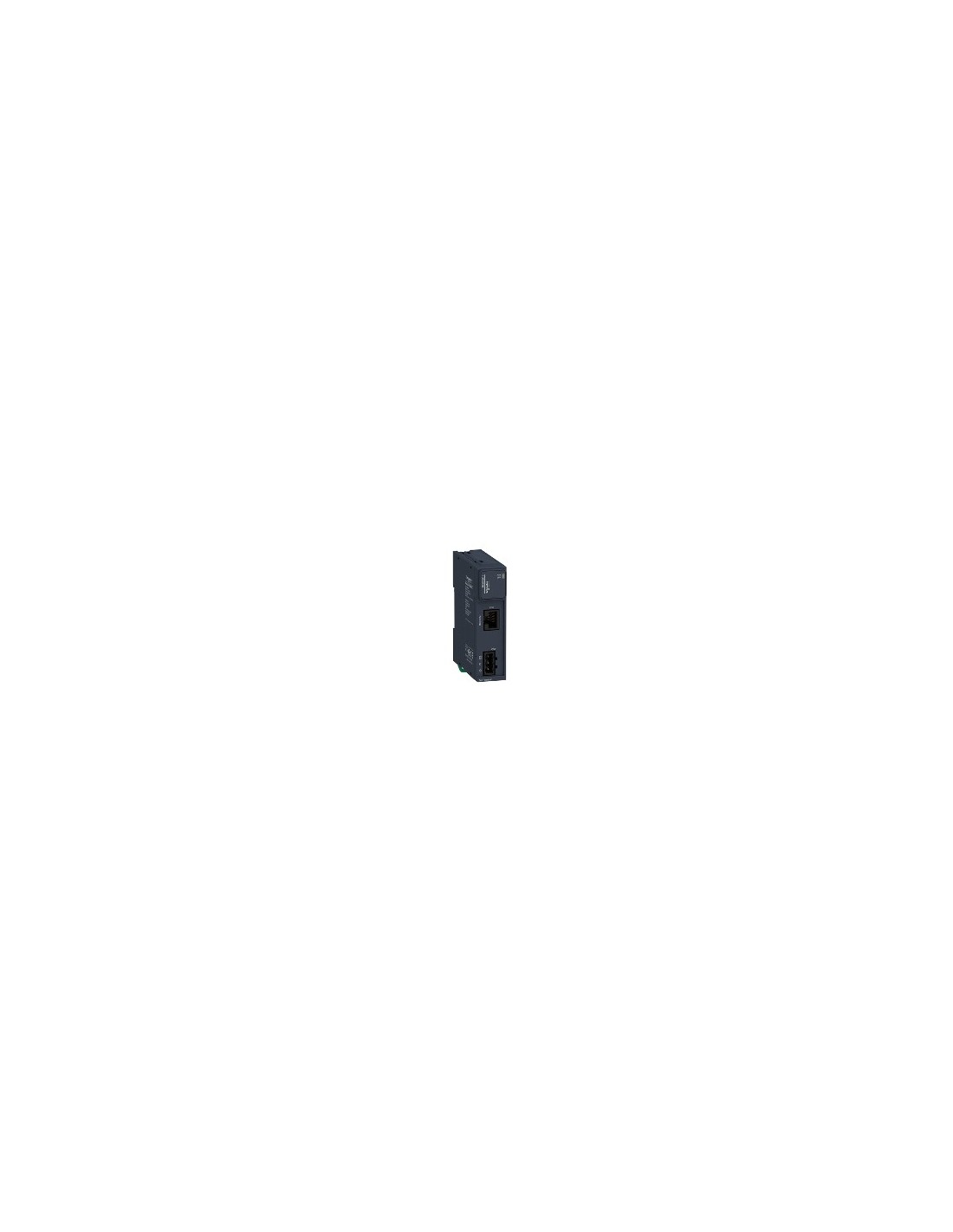

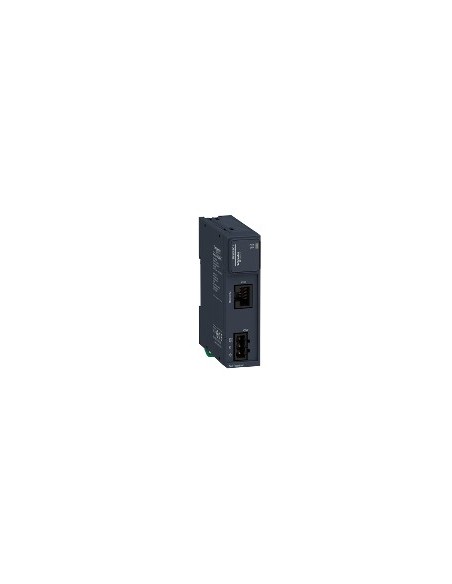

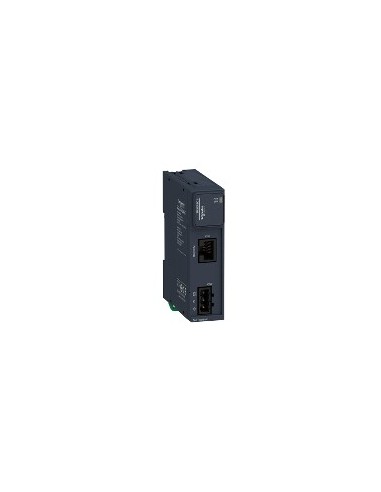

Módulo receptor remoto Modicon TM3

Módulo receptor remoto de la gama Modicon TM3, diseñado para integrarse en sistemas de automatización industrial mediante conexión a un transmisor de bus. Compatible con controladores Modicon M221, M241, M251 y M340, permite la expansión de entradas/salidas en entornos industriales. Funciona con alimentación externa de 24 V DC, con tolerancia de ±15...20%.

Características técnicas

• Tensión nominal de alimentación: 24 V DC por alimentación externa - 15...20 %)
• Número máximo de módulos de expansión de E/S: 7
• Corriente de salida fuente de alimentación: 560 mA 5 V para bus de expansión, 560 mA 24 V para bus de expansión
• Consumo de corriente: 40 mA en 24 V DC vía conector de bus
• Máxima disipación de potencia: 1 W
• Distancia de cable entre dispositivos: 0,5…5 m con cable de extensión y capacidad de sujeción: 2 RJ45 entre el receptor y el transmisor
• Señalizaciones en local: Fuente de alimentación, estado 1 LED verde; Status de ligação, estado 1 LED verde
• Conector: RJ45 para conexión del transmisor de bus, bornero de tornillo extraíble, 3 terminales para conexión de la fuente de alimentación de 24 V CC
• Marcado: CE
• Resistencia a descargas electroestáticas: 8 kV en aire, 6 kV en contacto (IEC 61000-4-2)
• Resistencia a campos electromagnéticos: 10 V/m (80 MHz...1 GHz), 3 V/m (1.4 GHz...2 GHz), 1 V/m (2...2.7 GHz) (IEC 61000-4-3)
• Resistencia a perturbaciones conducidas por campos de radiofrecuencia: 10 V (0,15...80 MHz), 3 V en frecuencias específicas (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) (especificación Marina)
• Emisiónes radiadas: 40 dBμV/m QP Clase A (10 m) en 30…230 MHz, 47 dBμV/m QP Clase A (10 m) en 230…1000 MHz (IEC 55011)
• Soporte de montaje: Tipo de tapón TH35-15 carril (IEC 60715), TH35-7.5 carril (IEC 60715), placa o panel con juego de fijación
• Altura: 90 mm
• Profundidad: 73,3 mm
• Ancho: 23,65 mm
• Peso del producto: 0,075 kg
• Normas: Class I Division 2 Groups A/B/C/D, CSA C22.2 No 214, Class I Division 2 Groups A/B/C, UL 1604, CSA C22.2 No 142, IEC 61131-2, UL 508
• Certificaciones de producto: Merchant Navy, GOST, C-Tick, CSA HazLoc, CE, UKCA, RCM, generador cULus
• Temperatura ambiente de funcionamiento: -10…55 °C (instalación horizontal), -10…50 °C (instalación vertical)
• Temperatura ambiente de almacenamiento: -40…70 °C
• Humedad relativa: 5…95 % sin condensación
• Grado de protección IP: IP20 con cubierta protectora colocada
• Grado de contaminación: 2
• Altitud máxima de funcionamiento: 0...2000 m
• Altitud de almacenamiento: 0…3000 m
• Resistencia a vibraciones: 3,5 mm en 5…8,4 Hz en carril DIN, 3 gn en 8,4…150 Hz en carril DIN; 3,5 mm en 5…8,4 Hz en panel, 3 gn en 8,4…150 Hz en panel
• Resistencia a choques: 15 gn durante 11 ms
• Estado de oferta sostenible: Producto Green Premium
• Reglamento REACh: Contiene SVHC sobre el umbral
• Directiva RoHS UE: Cumplimiento proactivo (fuera del alcance de la normativa RoHS UE)
• Sin mercurio: Sí
• Normativa de RoHS China: X
• Información sobre exenciones de RoHS: Sí
• RAEE: Debe desecharse según sistema específico en la UE, no en contenedor de basura
• Sin PVC: Sí
