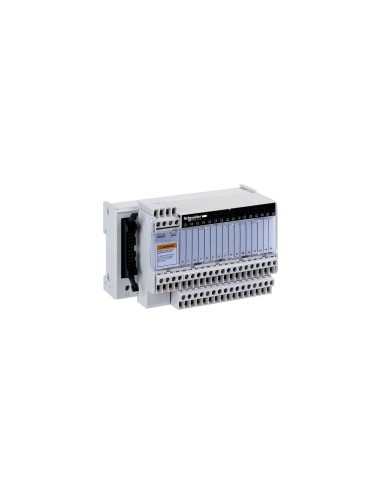

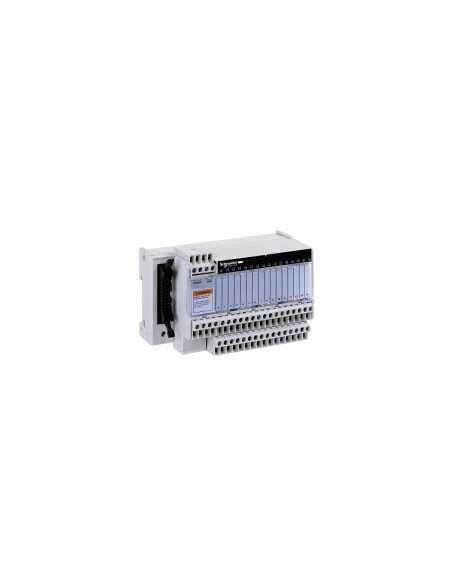

Base passiva Modicon Atrium com 16 canais

Sub-base passiva de E/S discreta para sistemas Modicon Atrium, projetada para conectar até 16 canais com dois terminais por canal. Compatível com tensões de alimentação de 19 a 30 V DC, compatível com as normas IEC 61131-2. Utiliza terminais de tipo torneiro para ligações com cabos flexíveis e rígidos de diferentes calibres, com distribuição de polaridade 0 V ou 24 V. Inclui fusível interno de 2A, fundido rapidamente, e LED de estado verde para indicação de funcionamento.

Características técnicas

• Número de canais: 16
• Número de terminais por canal: 2
• Voltagem nominal de alimentação: 19...30 V DC de acordo com a IEC 61131-2
• Tipo de circuito de alimentação: D.C.
• Número de filas horizontais: 2
• Conexões - terminais: Terminais de tipo parafusor, com capacidades para cabos flexíveis e sólidos de diferentes calibres (AWG 28...AWG 16 flexível com terminal, AWG 26...AWG 12 sólido, AWG 26...AWG 14 flexível sem terminal, AWG 28...AWG 20 flexível com terminal, AWG 24...AWG 14 sólido)
• LED de estado: Acionado, estado 1, tipo de cabo verde
• Distribuição de polaridade: 0 V ou 24 V
• Proteção contra curtocircuito: Fusível interno de 2 A, 5 x 20 mm, de fundição rápida, tipo de cabo extremo PLC
• Tipo de conector: Sub-D 15 HE-10 e Sub-D 9
• Número de pin: 20 patas
• Modo de fixação: Por clipes (linha DIN simétrica de 35 mm) ou por parafusos (plaça maciça + kit de fixação)
• Corrente máxima: 1,8 A
• Corrente por canal: 0,5 A
• Caída de tensão de alimentação de fusível: 0,3 V
• Voltagem nominal de isolamento: 2000 V
• Resistência ao filamento incandescente: 750 °C de acordo com a IEC 60695-2-11
• Resistência a choques: 15 gn durante 11 meses de acordo com a IEC 60068-2-27
• Resistência à vibração: 2 gn (f = 10...150 Hz) de acordo com a IEC 60068-2-6
• Resistência a descargas eletrostáticas: 4 kV (contacto) e 8 kV (aire), nível 3 de acordo com IEC 61000-4-2
• Resistência a campos irradiados: 10 V/m (26000000...1000000000 Hz) nível 3 de acordo com IEC 61000-4-3
• Resistência a transições rápidas: 2 kV nível 3 de acordo com a IEC 61000-4-4
• Temperatura de ambiente de funcionamento: -5...60 °C de acordo com a IEC 61131-2
• Temperatura ambiente de armazenamento: -40...80 °C de acordo com a IEC 61131-2
• Grau de poluição: 2 de acordo com IK07
• Grau de proteção IP: 410 acorde a Ativação / Desativação Ig
• Torneio de tensão: 0,6 N·m com capacidade de sujeição: plano Ø 3,5 mm, torcedor
• Largura: 125 mm
• Peso do produto: 0,3 kg
• Certificações de produto: Geração LROS, BV, GL, DNV, CSA, UL
• Estado de oferta sustentável: Produto Green Premium
• Regulamento REACh: Não contém SVHC
• De acordo com REACh sem SVHC: Sim, sim.
• Diretiva RoHS da UE: Compliance proativa (fora do âmbito da regulamentação RoHS da UE)
• Sem mercúrio: Sim, sim.
• Informação sobre as isenções de RoHS: Sim, sim.
• A norma RoHS da China: X
• RAEE: Na União Europeia, os resíduos devem ser descartados através de sistemas específicos de recolha de resíduos
