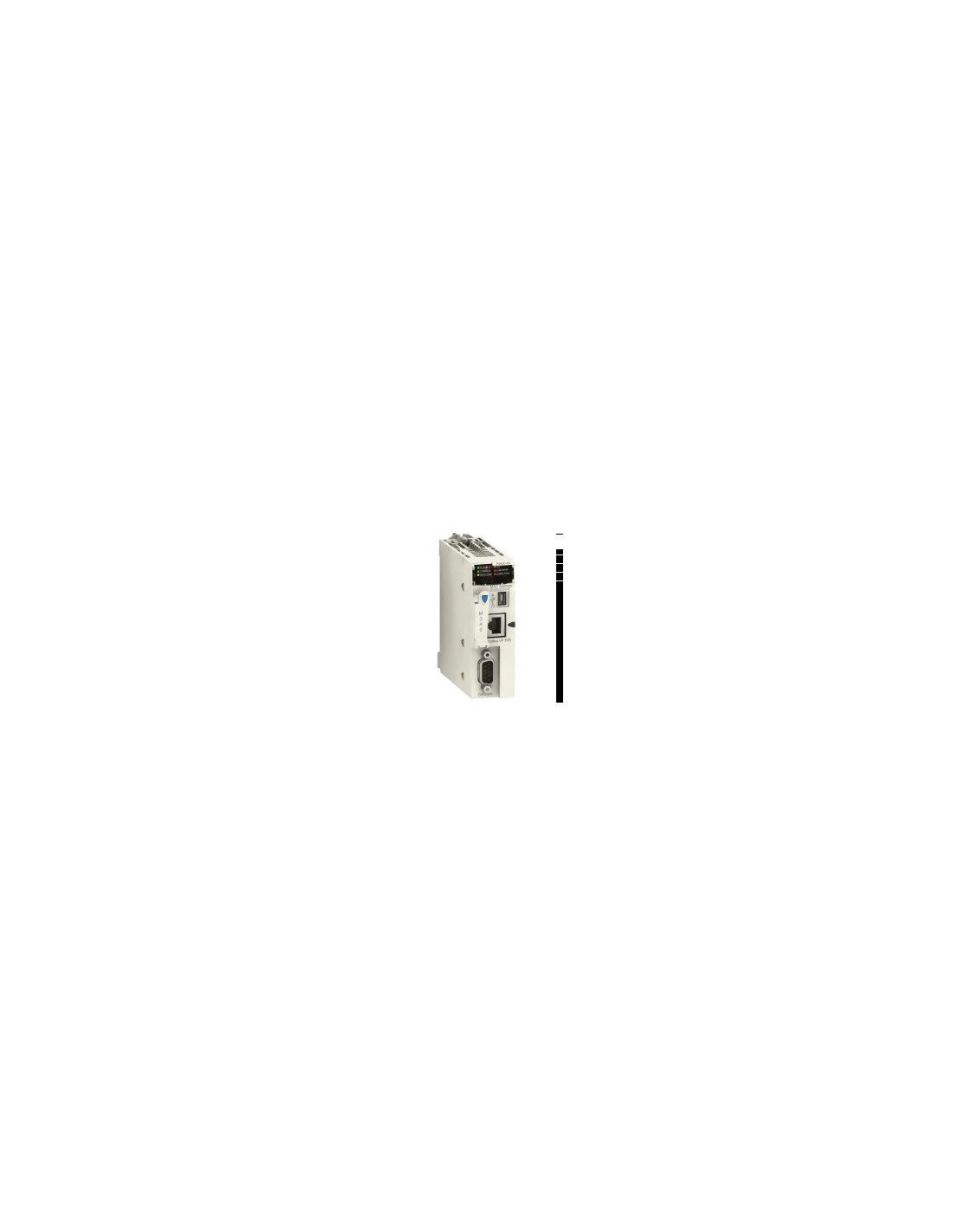

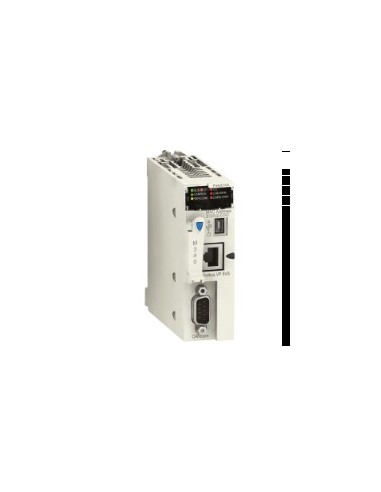

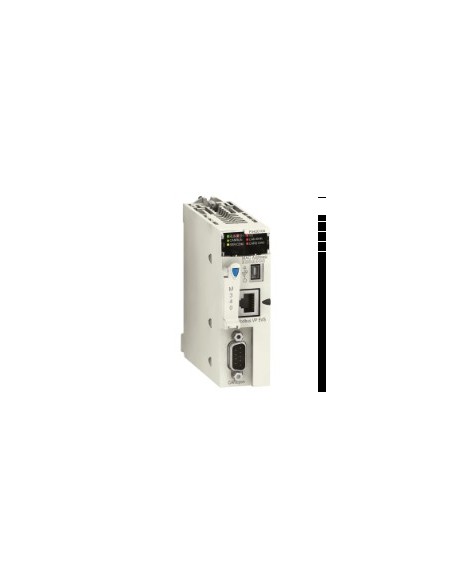

Módulo procesador Modicon M340 CANopen 1 Mbit/s

Módulo procesador de la plataforma Modicon M340, diseñado para aplicaciones industriales de control automático. Compatible con hasta 4 racks y 11 ranuras, permite gestionar hasta 1024 entradas/salidas digitales y 256 entradas/salidas analógicas en configuración multirrack. Incluye 36 canales específicos de aplicación y soporte para control de movimiento independiente mediante CANopen.

Características técnicas

• Número de racks: 4
• Número de ranuras: 11
• Capacidad de E/S digital: 1024 (configuración multirrack), 704 (configuración rack simple)
• Capacidad de E/S analógica: 256 (configuración multirrack), 66 (configuración rack simple)
• Número de canales específicos de aplicación: 36
• Monitorización: Contadores de diagnóstico Modbus, contadores de eventos Modbus
• Canal de control: Retornos programables
• Control de movimiento: Eje independiente CANopen
• Conexiones integradas: Enlace serie sin aislamiento RJ45 (modo de caracteres, RS232C, RS485), USB a 12 Mbit/s, bus maestro CANopen SUB-D 9
• Velocidad de transmisión: Hasta 1 Mbit/s (0–20 m), 500 kbit/s (0–100 m), 250 kbit/s (0–250 m), 125 kbit/s (0–500 m), 20 kbit/s (0–2500 m)
• Tipo de bus: CANopen M20 DS 301 V4.02, DS 303-2, DS 405 (conexiones CSMA/CA o encadenamiento)
• Número de esclavos CANopen: 63
• Número de dispositivos por segmento: Hasta 32 (modo de caracteres), 32 (Modbus), 64 (CANopen)
• Longitud de bus: Hasta 10 m (serie no aislada), 1000 m (serie aislada), 15 m (punto a punto)
• Número de direcciones: 0–248 (modo de caracteres y Modbus)
• Parámetros de control: CRC (RTU Modbus), LRC (ASCII modo de caracteres y Modbus)
• Memoria: Cartón de memoria BMXRMS008MP, RAM interna 4096 kB, datos RAM interna 3584 kB, constantes y símbolos del programa
• Estructura de aplicación: Sin tarea auxiliar, 1 tarea maestra cíclica, 1 tarea rápida periódica, 64 tareas de eventos
• Tiempo de ejecución por instrucción: 0,12 µs (booleano), 0,17 µs (palabras dobles), 0,25 µs (palabras simples), 1,16 µs (coma flotante)
• Número de instrucciones por ms: 6,4 Kinst/ms (65% booleano + 35% aritmética fija), 8,1 Kinst/ms (100% booleano)
• Sobrecarga del sistema: 0,13 ms (tarea rápida), 0,7 ms (tarea principal)
• Consumo de corriente: 90 mA a 24 V DC
• Alimentación: Fuente interna vía rack
• LED de estado: CAN RUN (verde), RUN (verde), E/S (rojo), CAN ERR (rojo), CARD ERR (rojo), ERR (rojo), SER COM (amarillo)
• Peso: 0,21 kg
• Temperatura ambiente: 0–60 °C
• Humedad relativa: 10–95 % sin condensación
• Grado de protección: IP20
• Tratamiento de protección: TC
• Marcado: CE
• Certificaciones: CE, UL, CSA, RCM, Generador Merchant Navy
• Normas: EN 61131-2, EN/IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, EN/IEC 61000-6-5, EN/IEC 61850-3
• Características ambientales: Lugares peligrosos class I division 2
• Estado de oferta sostenible: Producto Green Premium
• REACH: Sin SVHC
• RoHS UE: Cumplimiento proactivo (fuera del alcance)
• Sin mercurio: Sí
• Exenciones RoHS: Sí
• RoHS China: No aplicable
• RAEE: Desecho según sistema específico en UE, no en contenedor de basura
