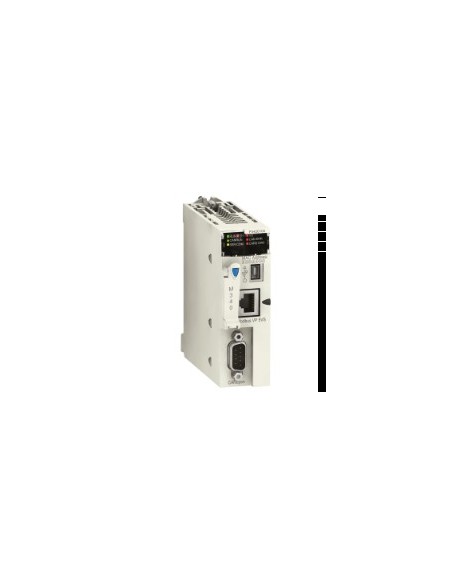

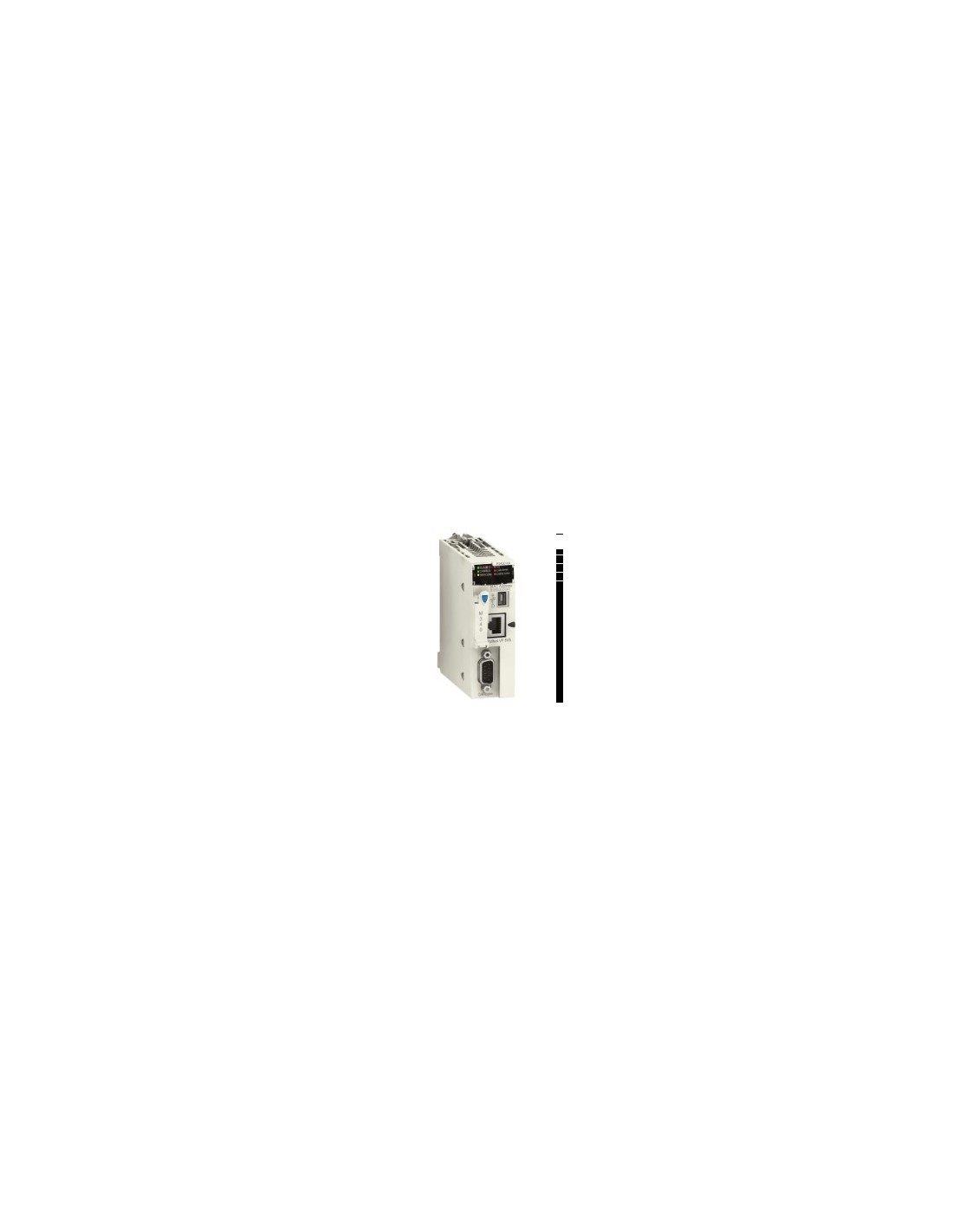

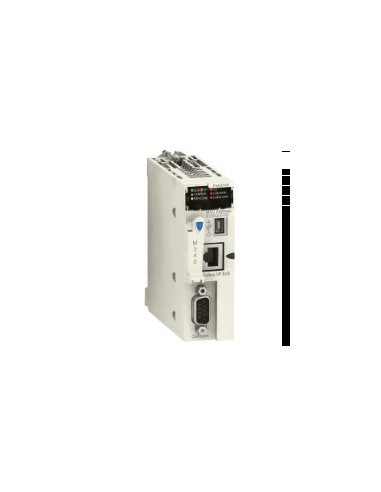

Modulo processore Modicon M340 CANopen 1 Mbit/s

Modulo processore della piattaforma Modicon M340, progettato per applicazioni industriali di automazione. Compatibile con fino a 4 rack e 11 slot, permette di gestire fino a 1024 ingressi/uscite digitali e 256 ingressi/uscite analogiche in configurazione multirack. Include 36 canali specifici per applicazione e supporto per il controllo del movimento indipendente tramite CANopen.

Caratteristiche tecniche

• Numero di rack: 4
• Numero di slot: 11
• Capacità ingressi/uscite digitali: 1024 (configurazione multirack), 704 (configurazione rack singolo)
• Capacità ingressi/uscite analogiche: 256 (configurazione multirack), 66 (configurazione rack singolo)
• Numero di canali specifici per applicazione: 36
• Monitoraggio: Contatori di diagnosi Modbus, contatori di eventi Modbus
• Canale di controllo: Ritorni programmabili
• Controllo del movimento: Asse indipendente CANopen
• Connessioni integrate: Collegamento seriale non isolato RJ45 (modo caratteri, RS232C, RS485), USB a 12 Mbit/s, bus maestro CANopen SUB-D 9
• Velocità di trasmissione: Fino a 1 Mbit/s (0–20 m), 500 kbit/s (0–100 m), 250 kbit/s (0–250 m), 125 kbit/s (0–500 m), 20 kbit/s (0–2500 m)
• Tipo di bus: CANopen M20 DS 301 V4.02, DS 303-2, DS 405 (connessioni CSMA/CA o in cascata)
• Numero di slave CANopen: 63
• Numero di dispositivi per segmento: Fino a 32 (modo caratteri), 32 (Modbus), 64 (CANopen)
• Lunghezza del bus: Fino a 10 m (seriale non isolato), 1000 m (seriale isolato), 15 m (punto a punto)
• Numero di indirizzi: 0–248 (modo caratteri e Modbus)
• Parametri di controllo: CRC (RTU Modbus), LRC (ASCII modo caratteri e Modbus)
• Memoria: Scheda memoria BMXRMS008MP, RAM interna 4096 kB, dati RAM interna 3584 kB, costanti e simboli del programma
• Struttura dell'applicazione: Senza task ausiliario, 1 task principale ciclico, 1 task rapido periodico, 64 task eventi
• Tempo di esecuzione per istruzione: 0,12 µs (booleano), 0,17 µs (parole doppie), 0,25 µs (parole semplici), 1,16 µs (virgola mobile)
• Numero di istruzioni al ms: 6,4 Kinst/ms (65% booleano + 35% aritmetica fissa), 8,1 Kinst/ms (100% booleano)
• Carico del sistema: 0,13 ms (task rapido), 0,7 ms (task principale)
• Consumo di corrente: 90 mA a 24 V DC
• Alimentazione: Fonte interna tramite rack
• LED di stato: CAN RUN (verde), RUN (verde), E/S (rosso), CAN ERR (rosso), CARD ERR (rosso), ERR (rosso), SER COM (giallo)
• Peso: 0,21 kg
• Temperatura ambiente: 0–60 °C
• Umidità relativa: 10–95 % senza condensa
• Grado di protezione: IP20
• Trattamento di protezione: TC
• Marchio: CE
• Certificazioni: CE, UL, CSA, RCM, Generatore Merchant Navy
• Norme: EN 61131-2, EN/IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, EN/IEC 61000-6-5, EN/IEC 61850-3
• Caratteristiche ambientali: Zone pericolose classe I divisione 2
• Stato di offerta sostenibile: Prodotto Green Premium
• REACH: Senza SVHC
• RoHS UE: Conformità proattiva (fuori dallo scopo)
• Senza mercurio: Sì
• Esclusioni RoHS: Sì
• RoHS Cina: Non applicabile
• RAEE: Rifiuti secondo sistema specifico nell'UE, non nel contenitore per rifiuti
