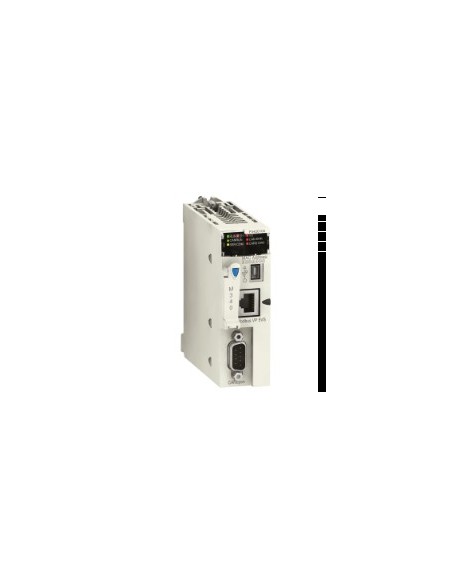

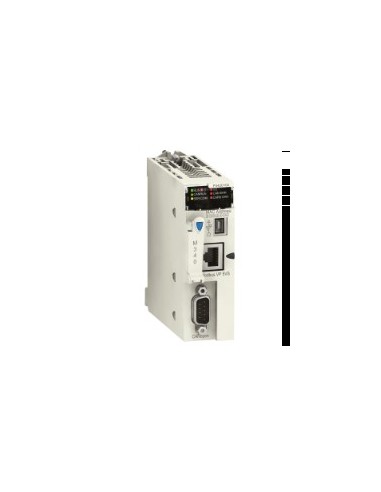

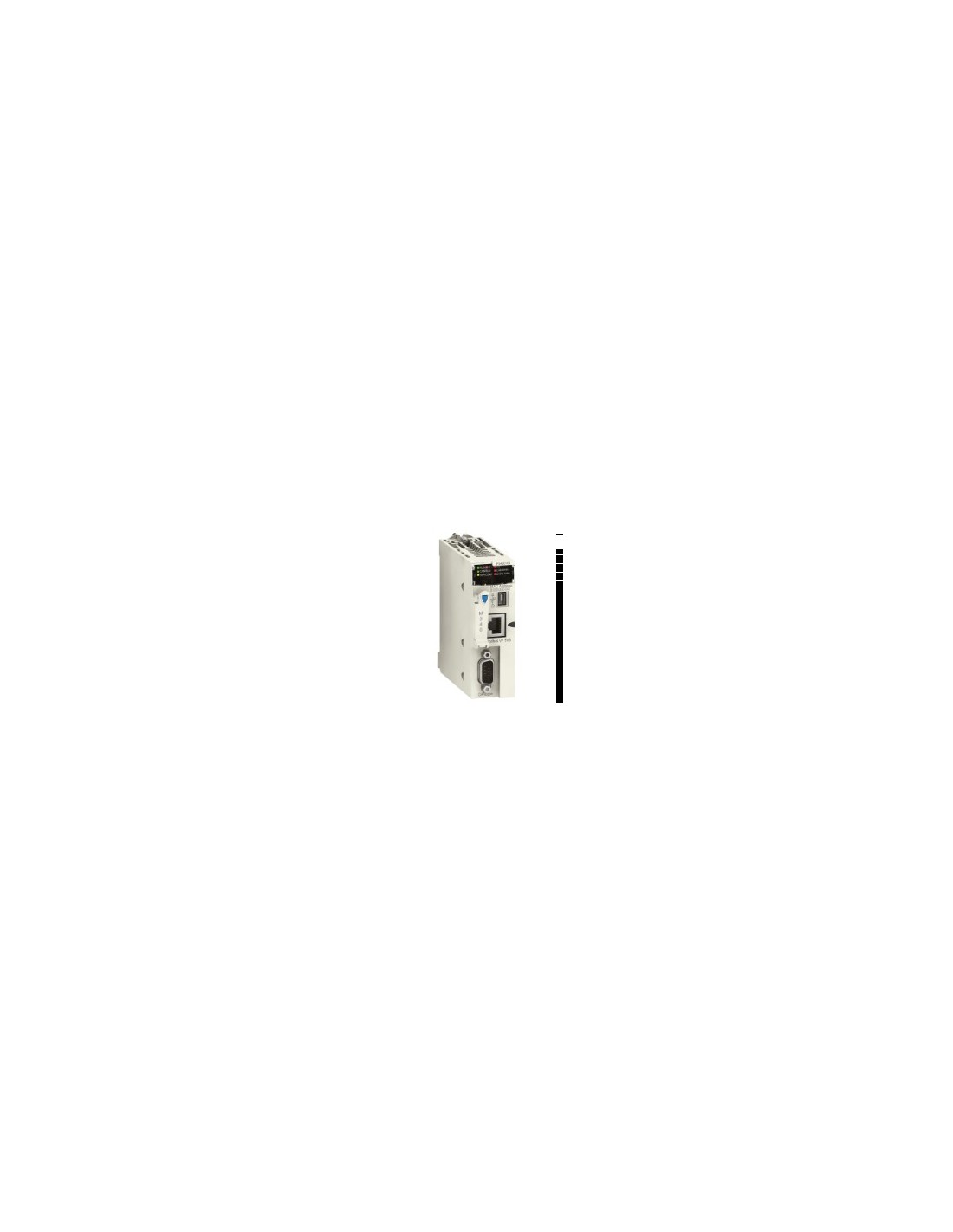

Módulo Processador Modicon M340 CANopen 1 Mbit/s

Módulo processador da plataforma Modicon M340, projetado para aplicações industriais de automação. Compatível com até 4 racks e 11 slots, permite gerenciar até 1024 entradas/saídas digitais e 256 entradas/saídas analógicas em configuração multirrack. Inclui 36 canais específicos de aplicação e suporte para controle de movimento independente por meio de CANopen.

Características técnicas

• Número de racks: 4
• Número de slots: 11
• Capacidade de E/S digital: 1024 (configuração multirrack), 704 (configuração rack simples)
• Capacidade de E/S analógica: 256 (configuração multirrack), 66 (configuração rack simples)
• Número de canais específicos de aplicação: 36
• Monitorização: Contadores de diagnóstico Modbus, contadores de eventos Modbus
• Canal de controle: Retornos programáveis
• Controle de movimento: Eixo independente CANopen
• Conexões integradas: Enlace série sem isolamento RJ45 (modo de caracteres, RS232C, RS485), USB a 12 Mbit/s, barramento mestre CANopen SUB-D 9
• Velocidade de transmissão: Até 1 Mbit/s (0–20 m), 500 kbit/s (0–100 m), 250 kbit/s (0–250 m), 125 kbit/s (0–500 m), 20 kbit/s (0–2500 m)
• Tipo de barramento: CANopen M20 DS 301 V4.02, DS 303-2, DS 405 (conexões CSMA/CA ou encadeamento)
• Número de escravos CANopen: 63
• Número de dispositivos por segmento: Até 32 (modo de caracteres), 32 (Modbus), 64 (CANopen)
• Comprimento do barramento: Até 10 m (série não isolada), 1000 m (série isolada), 15 m (ponto a ponto)
• Número de endereços: 0–248 (modo de caracteres e Modbus)
• Parâmetros de controle: CRC (RTU Modbus), LRC (ASCII modo de caracteres e Modbus)
• Memória: Cartão de memória BMXRMS008MP, RAM interna 4096 kB, dados RAM interna 3584 kB, constantes e símbolos do programa
• Estrutura de aplicação: Sem tarefa auxiliar, 1 tarefa mestra cíclica, 1 tarefa rápida periódica, 64 tarefas de eventos
• Tempo de execução por instrução: 0,12 µs (booleano), 0,17 µs (palavras duplas), 0,25 µs (palavras simples), 1,16 µs (ponto flutuante)
• Número de instruções por ms: 6,4 Kinst/ms (65% booleano + 35% aritmética fixa), 8,1 Kinst/ms (100% booleano)
• Sobrecarga do sistema: 0,13 ms (tarefa rápida), 0,7 ms (tarefa principal)
• Consumo de corrente: 90 mA a 24 V CC
• Alimentação: Fonte interna via rack
• LED de estado: CAN RUN (verde), RUN (verde), E/S (vermelho), CAN ERR (vermelho), CARD ERR (vermelho), ERR (vermelho), SER COM (amarelo)
• Peso: 0,21 kg
• Temperatura ambiente: 0–60 °C
• Umidade relativa: 10–95 % sem condensação
• Grado de proteção: IP20
• Tratamento de proteção: TC
• Marcado: CE
• Certificações: CE, UL, CSA, RCM, Gerador Merchant Navy
• Normas: EN 61131-2, EN/IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, EN/IEC 61000-6-5, EN/IEC 61850-3
• Características ambientais: Locais perigosos classe I divisão 2
• Estado de oferta sustentável: Produto Green Premium
• REACH: Sem SVHC
• RoHS UE: Cumprimento proativo (fora do alcance)
• Sem mercúrio: Sim
• Exceções RoHS: Sim
• RoHS China: Não aplicável
• RAEE: Resíduo conforme sistema específico na UE, não em lixo comum
