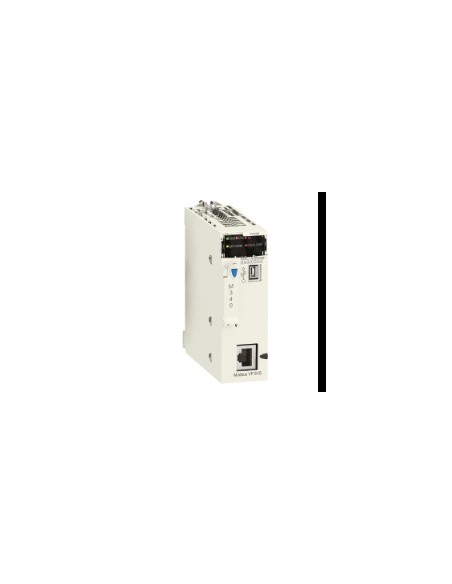

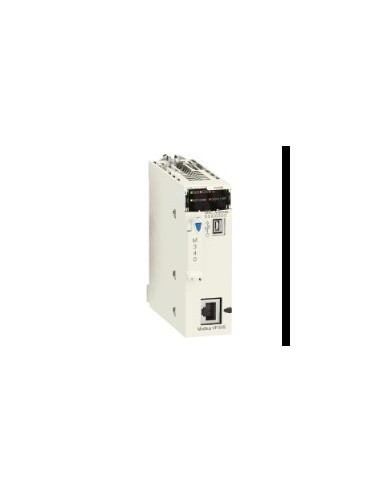

Módulo procesador Modicon M340 512 E/S digitales

Módulo procesador de la plataforma Modicon M340, diseñado para aplicaciones industriales de control automático. Compatible con hasta 2 racks y 11 ranuras, permite gestionar hasta 512 entradas/salidas digitales en configuración de rack simple y hasta 128 E/S analógicas en configuración multirrack. Incluye 20 canales específicos de aplicación y soporte para monitorización mediante contadores de diagnóstico y eventos Modbus.

Características técnicas

• Número de racks: 2
• Número de ranuras: 11
• Capacidad de E/S digital: 512 E/S (configuración de rack simple)
• Capacidad de E/S analógica: 66 E/S (configuración de rack simple), 128 E/S (configuración de multirrack)
• Número de canales específicos de aplicación: 20
• Monitorización: Contadores de diagnóstico Modbus, contadores de eventos Modbus
• Canal de control: Retornos programables
• Conexión integrada: Enlace serie sin aislar RJ45, modo de caracteres (RS232C, RS485), modo transmisión asíncrono en banda base, 0,3–19,2 kbit/s; puerto USB a 12 Mbit/s
• Procesador de módulo de comunicación: 2 Módulo de comunicación Ethernet, 2 Módulo AS-Interface
• Número de dispositivos por segmento: 0–32 (modo de caracteres, Modbus)
• Longitud de bus: 0–10 m (no aislado, modo de caracteres y Modbus), 0–1000 m (aislado, modo de caracteres y Modbus), 0–15 m (punto a punto, modo de caracteres y Modbus)
• Longitud de conexiones de derivación: <40 m (serie aislada, Modbus)
• Número de direcciones: 0–248 (modo de caracteres, Modbus)
• Pedidos: 1 KB datos (modo de caracteres), 252 bytes (RTU Modbus), 504 bytes (ASCII Modbus)
• Parámetro de control: CRC (RTU Modbus), LRC (ASCII modo de caracteres y Modbus)
• Memoria: RAM interna 2048 kB, 128 kB datos, 1792 kB constantes y símbolos; cartucho de memoria BMXRMS008MP para backup
• Tamaño máximo de áreas de objeto: 128 kB datos no localizados, 16250 %Mi bits internos localizados, 32464 %MWi palabras internas localizadas, 32760 %KWi constantes
• Estructura de aplicación: 1 tarea rápida periódica, 32 tareas de eventos, 1 tarea maestra cíclica/periódica, sin tarea auxiliar
• Tiempo de ejecución por instrucción: 0,18 µs (booleano), 0,26 µs (palabras dobles), 0,38 µs (palabras simples), 1,74 µs (coma flotante)
• Número de instrucciones por ms: 4,2 Kinst/ms (65% booleano + 35% aritmética fija), 5,4 Kinst/ms (100% booleano)
• Sobrecarga del sistema: 0,2 ms (tarea rápida), 1,05 ms (tarea principal)
• Consumo de corriente: 72 mA a 24 V DC
• Alimentación: Fuente interna vía rack
• LED de estado: RUN (verde), E/S (rojo), CARD ERR (rojo), ERR (rojo), SER COM (amarillo)
• Peso: 0,2 kg
• Temperatura ambiente de funcionamiento: 0–60 °C
• Humedad relativa: 10–95 % sin condensación
• Grado de protección IP: IP20
• Tratamiento de protección: TC
• Directivas: 2014/35/EU (bajo voltaje), 2014/30/EU (EMC)
• Certificaciones: CE, UL, CSA, RCM, Generador Merchant Navy
• Normas: EN 61131-2, EN/IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, EN/IEC 61000-6-5, EN/IEC 61850-3
• Características ambientales: Lugares peligrosos clase I división 2
• Estado de oferta sostenible: Producto Green Premium
• REACH: Sin SVHC
• RoHS UE: Cumplimiento proactivo (fuera del alcance)
• Sin mercurio: Sí
• Exenciones de RoHS: Sí
• RoHS China: X
• RAEE: Desecho según sistema específico en UE, no en contenedor de basura
