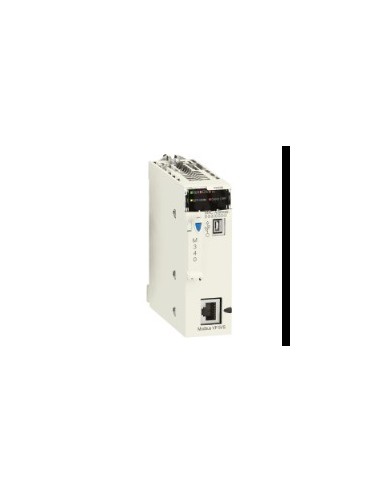

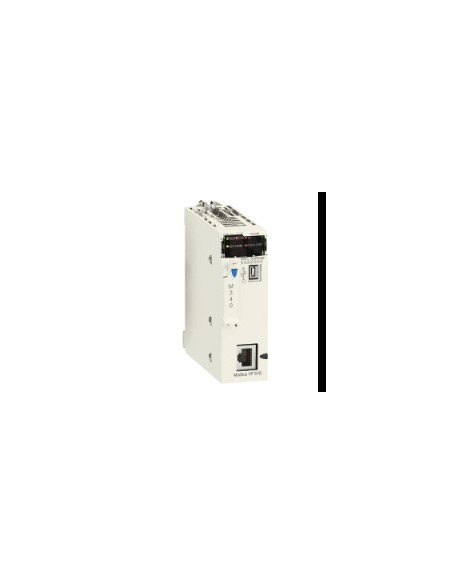

Modulo processore Modicon M340 512 ingressi/uscite digitali

Modulo processore della piattaforma Modicon M340, progettato per applicazioni industriali di automazione. Compatibile con fino a 2 rack e 11 slot, consente di gestire fino a 512 ingressi/uscite digitali in configurazione a rack singolo e fino a 128 ingressi/uscite analogiche in configurazione multirack. Include 20 canali specifici per applicazioni e supporto per la monitorizzazione tramite contatori di diagnostica e eventi Modbus.

Caratteristiche tecniche

• Numero di rack: 2
• Numero di slot: 11
• Capacità ingressi/uscite digitali: 512 ingressi/uscite (configurazione a rack singolo)
• Capacità ingressi/uscite analogiche: 66 ingressi/uscite (configurazione a rack singolo), 128 ingressi/uscite (configurazione multirack)
• Numero di canali specifici per applicazioni: 20
• Monitorizzazione: Contatori di diagnostica Modbus, contatori di eventi Modbus
• Canale di controllo: Ritorni programmabili
• Connessione integrata: Collegamento seriale non isolato RJ45, modalità caratteri (RS232C, RS485), modalità trasmissione asincrona in banda base, 0,3–19,2 kbit/s; porta USB a 12 Mbit/s
• Processore modulo comunicazione: 2 modulo comunicazione Ethernet, 2 modulo AS-Interface
• Numero di dispositivi per segmento: 0–32 (modalità caratteri, Modbus)
• Lunghezza bus: 0–10 m (non isolato, modalità caratteri e Modbus), 0–1000 m (isolato, modalità caratteri e Modbus), 0–15 m (punto a punto, modalità caratteri e Modbus)
• Lunghezza connessioni derivazione: <40 m (seriale isolata, Modbus)
• Numero di indirizzi: 0–248 (modalità caratteri, Modbus)
• Dimensione richieste: 1 KB dati (modalità caratteri), 252 byte (RTU Modbus), 504 byte (ASCII Modbus)
• Parametro di controllo: CRC (RTU Modbus), LRC (ASCII modalità caratteri e Modbus)
• Memoria: RAM interna 2048 kB, 128 kB dati, 1792 kB costanti e simboli; cartuccia di memoria BMXRMS008MP per backup
• Dimensione massima aree oggetto: 128 kB dati non localizzati, 16250 %Mi bit interni localizzati, 32464 %MWi parole interne localizzate, 32760 %KWi costanti
• Struttura applicazione: 1 task rapido periodico, 32 task eventi, 1 task principale ciclico/periodico, senza task ausiliario
• Tempo di esecuzione per istruzione: 0,18 µs (booleano), 0,26 µs (parole doppie), 0,38 µs (parole semplici), 1,74 µs (virgola mobile)
• Numero di istruzioni per ms: 4,2 Kinst/ms (65% booleano + 35% aritmetica fissa), 5,4 Kinst/ms (100% booleano)
• Carico sistema: 0,2 ms (task rapido), 1,05 ms (task principale)
• Consumo corrente: 72 mA a 24 V DC
• Alimentazione: Fonte interna tramite rack
• LED stato: RUN (verde), E/S (rosso), CARD ERR (rosso), ERR (rosso), SER COM (giallo)
• Peso: 0,2 kg
• Temperatura ambiente operativa: 0–60 °C
• Umidità relativa: 10–95 % senza condensa
• Grado protezione IP: IP20
• Trattamento protezione: TC
• Direttive: 2014/35/UE (basso voltaggio), 2014/30/UE (EMC)
• Certificazioni: CE, UL, CSA, RCM, Generatore Merchant Navy
• Norme: EN 61131-2, EN/IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, EN/IEC 61000-6-5, EN/IEC 61850-3
• Caratteristiche ambientali: Zone pericolose classe I divisione 2
• Stato offerta sostenibile: Prodotto Green Premium
• REACH: Senza SVHC
• RoHS UE: Conformità proattiva (fuori dallo scopo)
• Senza mercurio: Sì
• Esclusioni RoHS: Sì
• RoHS Cina: X
• RAEE: Rifiuti secondo sistema specifico nell'UE, non nel contenitore per rifiuti
