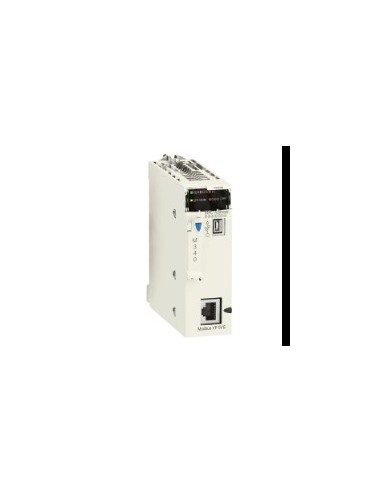

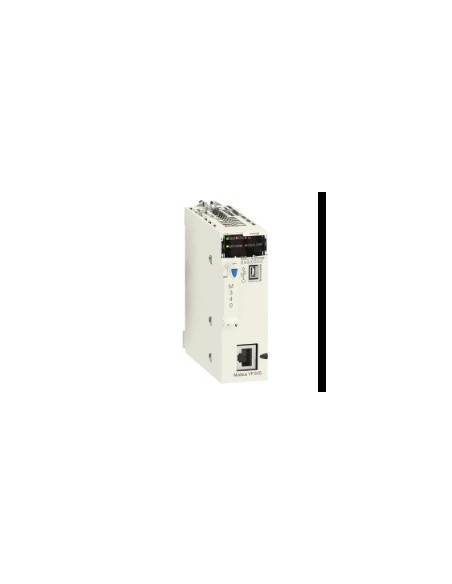

Módulo Processador Modicon M340 512 E/S Digitais

Módulo processador da plataforma Modicon M340, projetado para aplicações industriais de automação. Compatível com até 2 racks e 11 slots, permite gerenciar até 512 entradas/saídas digitais em configuração de rack simples e até 128 E/S analógicas em configuração multirrack. Inclui 20 canais específicos de aplicação e suporte para monitorização por meio de contadores de diagnóstico e eventos Modbus.

Características técnicas

• Número de racks: 2
• Número de slots: 11
• Capacidade de E/S digital: 512 E/S (configuração de rack simples)
• Capacidade de E/S analógica: 66 E/S (configuração de rack simples), 128 E/S (configuração multirrack)
• Número de canais específicos de aplicação: 20
• Monitorização: Contadores de diagnóstico Modbus, contadores de eventos Modbus
• Canal de controle: Retornos programáveis
• Conexão integrada: Enlace serial não isolado RJ45, modo de caracteres (RS232C, RS485), modo transmissão assíncrona em banda base, 0,3–19,2 kbit/s; porta USB a 12 Mbit/s
• Processador de módulo de comunicação: 2 Módulo de comunicação Ethernet, 2 Módulo AS-Interface
• Número de dispositivos por segmento: 0–32 (modo de caracteres, Modbus)
• Comprimento do barramento: 0–10 m (não isolado, modo de caracteres e Modbus), 0–1000 m (isolado, modo de caracteres e Modbus), 0–15 m (ponto a ponto, modo de caracteres e Modbus)
• Comprimento de conexões de derivação: <40 m (série isolada, Modbus)
• Número de endereços: 0–248 (modo de caracteres, Modbus)
• Pedidos: 1 KB dados (modo de caracteres), 252 bytes (RTU Modbus), 504 bytes (ASCII Modbus)
• Parâmetro de controle: CRC (RTU Modbus), LRC (ASCII modo de caracteres e Modbus)
• Memória: RAM interna 2048 kB, 128 kB dados, 1792 kB constantes e símbolos; cartucho de memória BMXRMS008MP para backup
• Tamanho máximo de áreas de objeto: 128 kB dados não localizados, 16250 %Mi bits internos localizados, 32464 %MWi palavras internas localizadas, 32760 %KWi constantes
• Estrutura de aplicação: 1 tarefa rápida periódica, 32 tarefas de eventos, 1 tarefa mestra cíclica/periódica, sem tarefa auxiliar
• Tempo de execução por instrução: 0,18 µs (booleano), 0,26 µs (palavras duplas), 0,38 µs (palavras simples), 1,74 µs (ponto flutuante)
• Número de instruções por ms: 4,2 Kinst/ms (65% booleano + 35% aritmética fixa), 5,4 Kinst/ms (100% booleano)
• Sobrecarga do sistema: 0,2 ms (tarefa rápida), 1,05 ms (tarefa principal)
• Consumo de corrente: 72 mA a 24 V DC
• Alimentação: Fonte interna via rack
• LED de estado: RUN (verde), E/S (vermelho), CARD ERR (vermelho), ERR (vermelho), SER COM (amarelo)
• Peso: 0,2 kg
• Temperatura ambiente de funcionamento: 0–60 °C
• Umidade relativa: 10–95 % sem condensação
• Grado de proteção IP: IP20
• Tratamento de proteção: TC
• Directivas: 2014/35/EU (baixa tensão), 2014/30/EU (EMC)
• Certificações: CE, UL, CSA, RCM, Generador Merchant Navy
• Normas: EN 61131-2, EN/IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, EN/IEC 61000-6-5, EN/IEC 61850-3
• Características ambientais: Locais perigosos classe I divisão 2
• Estado de oferta sustentável: Produto Green Premium
• REACH: Sem SVHC
• RoHS UE: Cumprimento proativo (fora do alcance)
• Sem mercúrio: Sim
• Isenções de RoHS: Sim
• RoHS China: X
• RAEE: Resíduo de acordo com sistema específico na UE, não em container de lixo
