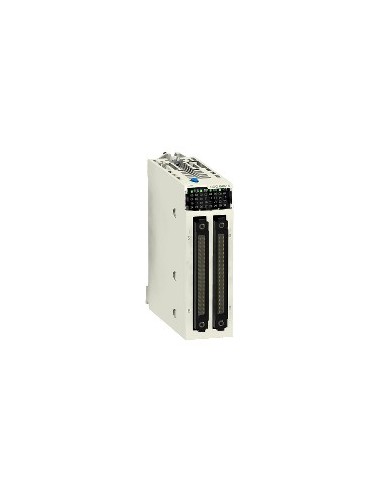

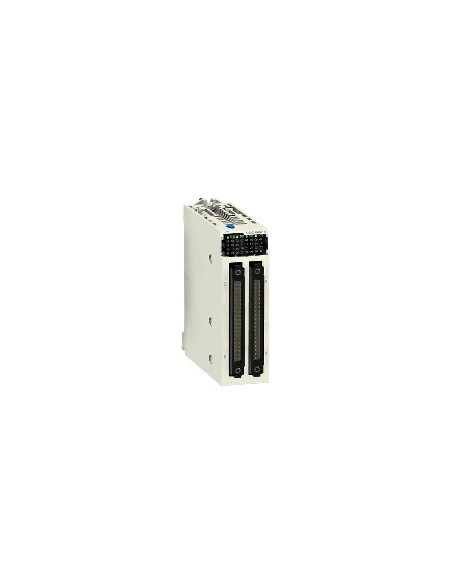

Módulo de salida discreta 64 canales 24 V CC

Módulo de salida discreta de 64 canales, tipo estado sólido, con lógica positiva, diseñado para sistemas de automatización industrial compatible con EN/IEC 61131-2. Operativo con tensión de salida de 24 V CC (19–30 V CC), corriente por canal de 0,1 A, tiempo de respuesta de 1,2 ms. Incorpora protecciones integradas contra cortocircuitos, sobrecargas, sobretensiones y polaridad inversa. Adecuado para entornos industriales con temperaturas de funcionamiento entre 0 y 60 °C y almacenamiento de -40 a 85 °C. Grado de protección IP20.

Características técnicas

• Número de salidas discretas: 64 (acorde a EN/IEC 61131-2)
• Tipo de salida digital: Estado sólido
• Lógica de salida discreta: Lógica positiva
• Tensión de salida: 24 V CC (19...30 V CC)
• Corriente de salida digital: 0,1 A
• Fijación: 0,125 A
• Corriente por módulo: 6,4 A
• Resistencia de aislamiento: > 10 MΩ a 500 V CC
• Potencia disipada: 6,85 W
• Tiempo de respuesta en salida: 1,2 ms
• Paralelo de salidas: Sí, hasta 3 máx.
• Consumo de corriente típico: 160 mA a 3,3 V CC
• MTBF: 159924 h
• Protección: Polaridad inversa, cortocircuitos, sobrecargas, sobretensión
• Protección contra sobrecargas: Limitador de corriente y disyuntor electrónico (0,125 A < Id < 0,185 A)
• Protección contra sobretensión de salida: Diodo transil
• Protección contra cortocircuitos: Fusible externo de 2 A
• Protección contra inversión de polaridad: Diodo inversor montado
• Tensión umbral de detección: > 18 V CC en estado 0
• Carga máxima de tungsteno: 1,2 W
• Frecuencia de conmutación: 0,5/LI² Hz
• Tiempo máximo de sobrecarga: 15 ms
• Impedancia óhmica de carga: >= 220 Ω
• LED de estado: 1 LED verde por canal (RUN, diagnóstico), 1 LED rojo por canal (ERR, E/S)
• Peso: 0,15 kg
• Grado de protección: IP20
• Fuerza dieléctrica: 1500 V AC (1 min), salida/aterramiento; 1500 V AC (1 min), salida/lógica interna; 500 V CC (1 min), entre grupos de canales
• Resistencia a vibraciones: 3 gn
• Resistencia a choques: 30 gn
• Temperatura ambiente de almacenamiento: -40…85 °C
• Temperatura ambiente de funcionamiento: 0…60 °C
• Humedad relativa: 5…95 % a 55 °C sin condensación
• Altitud máxima de funcionamiento: 0...2000 m, 2000...5000 m con
• Directivas: 2014/35/EU (bajo voltaje), 2014/30/EU (EMC)
• Producto Green Premium
• Conforme con REACh sin SVHC
• Directiva RoHS UE: Cumplimiento proactivo (fuera del alcance)
• Sin mercurio
• Exenciones de RoHS: Sí
• Normativa RoHS China: X
• RAEE: Desecho según sistema específico en la UE
