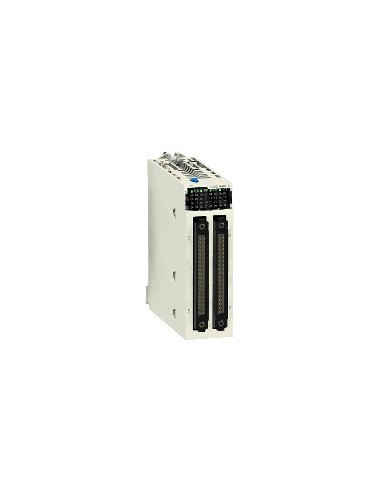

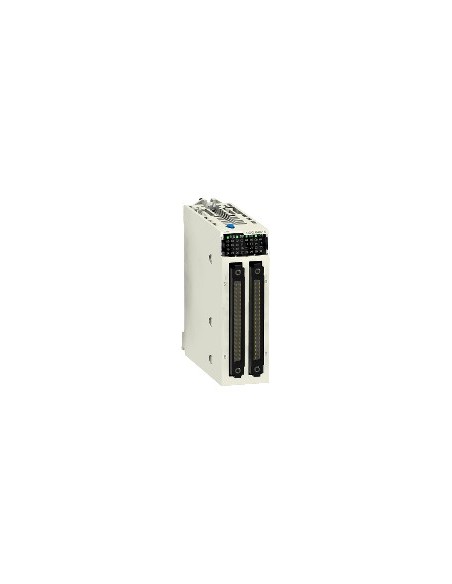

Modulo di uscita discreta 64 canali 24 V CC

Modulo di uscita discreta da 64 canali, tipo stato solido, con logica positiva, progettato per sistemi di automazione industriale conformi a EN/IEC 61131-2. Operativo con tensione di uscita di 24 V CC (19–30 V CC), corrente per canale di 0,1 A, tempo di risposta di 1,2 ms. Incorpora protezioni integrate contro cortocircuiti, sovraccarichi, sovratensioni e polarità inversa. Adatto a ambienti industriali con temperature di funzionamento tra 0 e 60 °C e stoccaggio da -40 a 85 °C. Grado di protezione IP20.

Caratteristiche tecniche

• Numero di uscite discrete: 64 (conforme a EN/IEC 61131-2)
• Tipo di uscita digitale: Stato solido
• Logica di uscita discreta: Logica positiva
• Tensione di uscita: 24 V CC (19...30 V CC)
• Corrente di uscita digitale: 0,1 A
• Fissaggio: 0,125 A
• Corrente per modulo: 6,4 A
• Resistenza di isolamento: > 10 MΩ a 500 V CC
• Potenza dissipata: 6,85 W
• Tempo di risposta in uscita: 1,2 ms
• Parallelo di uscite: Sì, fino a 3 max.
• Consumo di corrente tipico: 160 mA a 3,3 V CC
• MTBF: 159924 h
• Protezione: Polarità inversa, cortocircuiti, sovraccarichi, sovratensione
• Protezione contro sovraccarichi: Limitatore di corrente e interruttore elettronico (0,125 A < Id < 0,185 A)
• Protezione contro sovratensione di uscita: Diodo transil
• Protezione contro cortocircuiti: Fusibile esterno da 2 A
• Protezione contro inversione di polarità: Diodo inversore montato
• Tensione soglia di rilevamento: > 18 V CC nello stato 0
• Carico massimo a tungsteno: 1,2 W
• Frequenza di commutazione: 0,5/LI² Hz
• Tempo massimo di sovraccarico: 15 ms
• Impedenza ohmica di carico: >= 220 Ω
• LED di stato: 1 LED verde per canale (RUN, diagnosi), 1 LED rosso per canale (ERR, E/S)
• Peso: 0,15 kg
• Grado di protezione: IP20
• Resistenza dielettrica: 1500 V AC (1 min), uscita/terra; 1500 V AC (1 min), uscita/logica interna; 500 V CC (1 min), tra gruppi di canali
• Resistenza alle vibrazioni: 3 gn
• Resistenza agli urti: 30 gn
• Temperatura ambiente di stoccaggio: -40…85 °C
• Temperatura ambiente di funzionamento: 0…60 °C
• Umidità relativa: 5…95 % a 55 °C senza condensa
• Altitudine massima di funzionamento: 0...2000 m, 2000...5000 m con
• Direttive: 2014/35/EU (basso voltaggio), 2014/30/EU (EMC)
• Prodotto Green Premium
• Conforme con REACh senza SVHC
• Direttiva RoHS UE: Conformità proattiva (fuori dal campo)
• Senza mercurio
• Esenzioni RoHS: Sì
• Normativa RoHS Cina: X
• RAEE: Rifiuto secondo sistema specifico nell'UE
