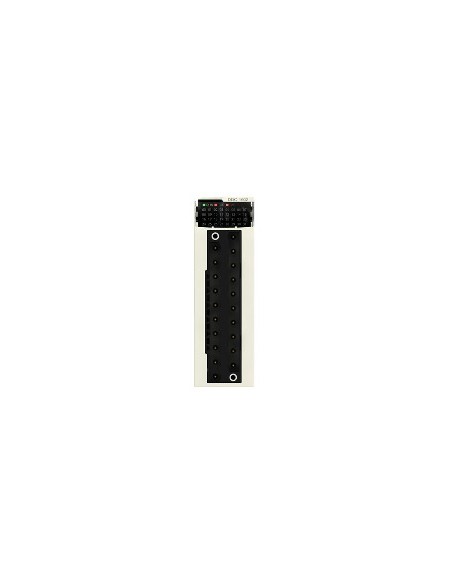

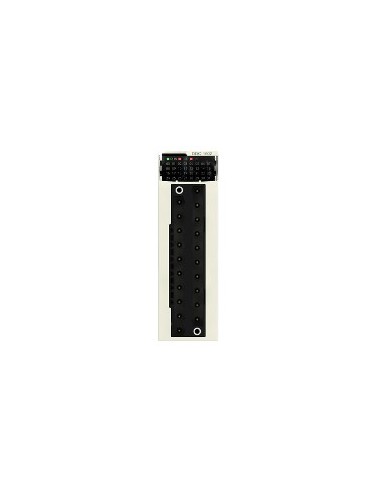

Módulo salida discreta 16 canales 24 V CC

Módulo de salida discreta de 16 canales, tipo estado sólido, con lógica positiva, diseñado para entornos industriales exigentes. Compatible con estándares EN/IEC 61131-2, permite el control de señales digitales en aplicaciones automatizadas con alta fiabilidad en condiciones adversas.

Características técnicas

• Número de salidas discretas: 16 acorde a EN/IEC 61131-2
• Tipo de salida digital: Estado sólido
• Lógica de salida discreta: Lógica positiva
• Tensión de salida: 24 V CC (19...30 V CC)
• Corriente de salida digital: 0,5 A
• Fijación: 0,625 A
• Corriente por módulo: 10 A
• 1 contacto de puerta: 0,5 mA en estado 0
• Caída de tensión máxima: <1,2 V en estado 1
• Resistencia de aislamiento: > 10 MΩ a 500 V CC
• Potencia disipada: 4 W
• Tiempo de respuesta en salida: 1,2 ms
• Paralelo de salidas: Sí (máximo 2)
• Consumo de corriente típico: 79 mA a 3,3 V CC
• MTBF: 392285 h
• Protección: Polaridad inversa, cortocircuitos, sobrecargas, sobretensión
• Tensión umbral de detección: > 18 V CC en estado 0
• Carga máxima de tungsteno: 6 W
• Frecuencia de conmutación: 0,5/LI² Hz
• Impedancia óhmica de carga: > 48 Ω
• LED de estado: RUN (verde), diagnóstico canal (verde), ERR (rojo), E/S módulo (rojo)
• Peso: 0,12 kg
• Grado de protección: IP20
• Directivas: 2014/35/EU (bajo voltaje), 2014/30/EU (EMC)
• Resistencia a vibraciones: 3 gn
• Resistencia a choques: 30 gn
• Temperatura de funcionamiento: -25…70 °C
• Temperatura de almacenamiento: -40…85 °C
• Humedad relativa: 5…95 % a 55 °C sin condensación
• Tratamiento de protección: Conformal coating
• Altitud máxima de funcionamiento: 0...2000 m (2000...5000 m con)
• Características ambientales: Gas Gx, 3C4, 3S4, 3S4, Sal 2, 3B2, 3B2
• Fuerza dieléctrica: 1500 V AC (50/60 Hz, 1 min) salida/aterramiento y salida/lógica interna
• Producto Green Premium
• Conforme con REACh sin SVHC
• RoHS UE: Cumplimiento proactivo (fuera del alcance)
• Sin mercurio
• Exenciones RoHS: Sí
• RAEE: Desecho en sistemas específicos en la UE
